Ступень 3. Поток направляется вверх, где снова происходит его закрутка уже на внешнем шнеке циклона. Благодаря различной длине шнеков и двойному полному изменению направления движения, происходит отделение маленьких капель воды и мельчайших твердых частиц. Эти выделения, собираясь в более крупные, опускаются на дно отстойника. Таким образом, уже на этой стадии из топлива удаляется подавляющая часть воды и грязи.
Ступень 4. Непосредственно под фильтрующим элементом живое сечение потока топлива значительно увеличивается, вследствие чего наступает относительное успокоение потока. Это также способствует дальнейшему выпадению мельчайших составляющих воды и твердых частиц.
Процесс предварительной очистки осаждает подавляющую часть воды и твердых частиц
Ступень 5. Окончательная фильтрация остающихся в топливе твердых частиц и воды производится фильтрующим элементом, изготовленным из специального материала. Очищенное топливо покидает фильтр через выходное отверстие С или D.
Установка фильтра Separ-200 может быть произведена водителем самостоятельно, настолько она проста. Принципиальным является установка Separ-2000 только во всасывающую магистраль топливопровода, т. е. между баком и подкачивающим насосом. Обратите внимание на возможность подсоединения впускного и выпускного трубопроводов с любой стороны фильтра к патрубкам А, B, C и D. Неиспользованные патрубки закрываются заглушками.
Фильтр может быть расположен выше или ниже топливного бака. Наиболее желательный вариант – уровень впускных отверстий фильтра совпадает с уровнем верхнего канта бака, а сам фильтр устанавливается вертикально. При расположении фильтра выше или ниже бака необходима встройка запорного вентиля (крана) (с пропускным сечением не менее сечения трубопровода), т. к. иначе при снятии крышки фильтра может вытечь топливо.
Сама установка состоит из выбора удобного места всасывающей магистрали, где делается разрез и устанавливается фильтр. Имеющиеся в этой магистрали штатные фильтры должны быть удалены. (Штатные фильтры в нагнетательной магистрали остаются.) После установки фильтра его крышка снимается и фильтр заполняется топливом, тем самым удаляется воздух из системы питания, что исключает длительную холостую работу подкачивающего насоса.
Руководствуйтесь следующими рекомендациями:
• при подсоединении к трубопроводу избегайте прямых углов или используйте прямоугольные штуцера;
• применяйте оригинальные монтажные штуцера с монтажными кольцами, поставляемые официальными дистрибьюторами. Учтите, что пустотелые болты с медными уплотнителями трудно герметизируются, что может привести к потери давления;
• не разрешается уменьшать диаметр топливопровода;
• при монтаже обращайте внимание на требуемое расстояние 30 мм (или 60 мм) над крышкой фильтра, необходимое для замены фильтрующего элемента.
Оно заключается в очистке отстойника и замене фильтрующего элемента. При сливе воды и загрязнений из отстойника происходит эффективное самоочищение фильтрующего элемента. Как правило, фильтр может использоваться без замены в течение 10–15 сливов. Перед очисткой фильтра заглушите двигатель. Выверните болт разгерметизации на крышке фильтра. Откройте спускной кран. Чистое топливо, находящееся над фильтрующим элементом в верхней части фильтра, опустится обратно вниз и промоет элемент от капель воды и частичек грязи. Необходимо производить слив из фильтра до полного вымывания грязи из фильтра. После этого закройте кран и, в случае необходимости, сняв крышку, наполните фильтр топливом для удаления воздуха из топливной системы. Заверните болт разгерметизации и пустите двигатель. Если ощущается потеря мощности, замените фильтрующий элемент. В любом случае фильтрующий элемент требуется менять не реже 1 раза в год.
Подогреватели топливозаборника
Подогреватели топливозаборника производятся компаниями Arctic Fox («Арктик Фокс»), «Ивэль», «Номакон» и другими. Они имеют внешне однотипную конструкцию. Обогреваемый топливозаборник ТП-ХХХ компании «Номакон» (рис. 6.8) осуществляет забор подогретого топлива из топливного бака и предназначен для мощной автотракторной техники. Вначале перед запуском двигателя в топливозаборнике производится в течение 3–5 минут предварительный электроподогрев фильтрующей сетки топливозаборника. После

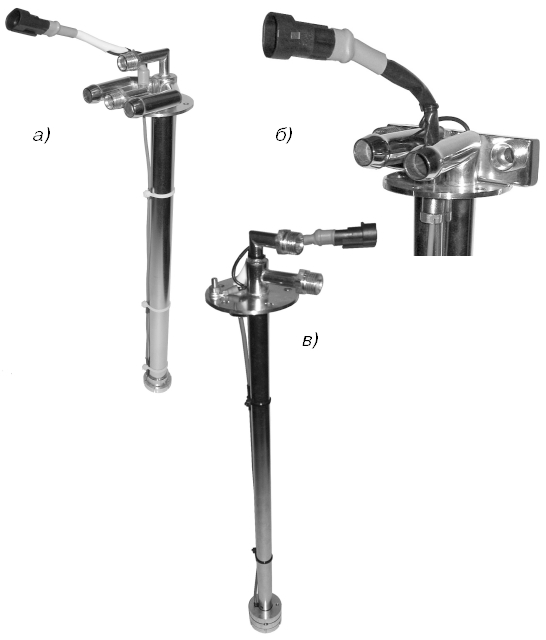

Рис. 6.8. Топливозаборники компании «Номакон»: а), б) с подогревом от охлаждающей жидкости и сети 12 В, в) с подогревом только от сети 12 В (от компании «Номакон»).
Топливозаборник представляет собой цилиндрическую трубу, на верху которой расположен установочный фланец, а на нижнем конце электрический подогреватель. Длина погружаемой части топливозаборника может иметь любые размеры в зависимости от используемых топливных баков. Для оценки потребителями характеристик подогрева топлива испытания топливозаборника были проведены с длинами 290, 370, 460, 550 мм (см. табл. 6.4).
На установочном фланце предусмотрены:
• два топливных патрубка: питания и обратки;
• два патрубка (входной и выходной) для охлаждающей жидкости;
• вывод кабеля питания электронагревателя.

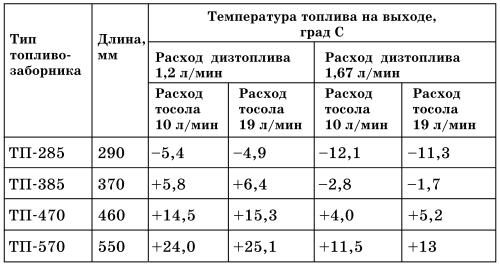

На фото (рис. 6.8, б) представлена еще одна конструкция установочного фланца, в котором топливные патрубки установлены на отдельном кронштейне. Эффективность подогрева топлива топливозаборником характеризуют данные таблицы 6.4, где приведена температура топлива на его выходе в зависимости от расхода топлива и тосола при исходной температуре окружающей среды -40 °C. Интересно отметить, что в верхней строке таблицы приведены и неудовлетворительные данные подогрева. Они показывают, что подогреватель ТП-285 при расходе топлива 1,2 л/мин не обеспечивает подогрев топлива до положительной температуры. Его можно конечно использовать при меньшем расходе топлива, предварительно проконсультировавшись у изготовителя.
Предусмотрен выпуск топливозаборника, использующий только один вид подогрева от бортовой сети 12 В (рис. 6.8, в).
Топливозаборники «Номакон» могут быть установлены в баке любых грузовых автомобилей. Для автомобилей МАЗ и КамАЗ он может быть установлен в отверстие штатного топливозаборника. Подключается он к трубопроводу, идущему непосредственно от двигателя или от штатного радиатора кабины (рис. 6.9, а, б).

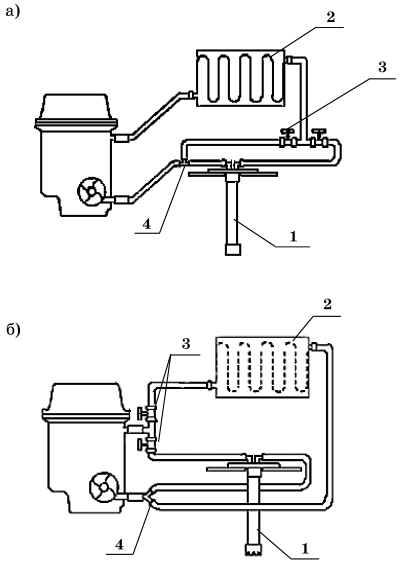

Рис. 6.9. Схема установки топливозаборника: а) последовательно с радиатором отопителя; б) параллельно с радиатором отопителя кабины: 1– топливозаборник; 2 – радиатор двигателя; 3 – краны; 4 – тройник (от компании «Номакон»).
Подогреватели топливопроводов
Подогреватели топливопроводов представляют собой специальный отрезок подогреваемой топливной магистрали, устанавливаемый в разрез штатного топливопровода. Перед запуском двигателя подогреватель включается на 3–5 минут и подогревает находящееся в нем топливо. При запуске двигателя подогретое топливо поступает в фильтр, растворяя в нем кристаллы парафины, и обеспечивает нормальный запуск двигателя. Если в автомобиле другие подогреватели топлива отсутствуют, то при частичном засорении фильтра кристаллами парафина для его очистки можно включить на некоторое время подогреватель и при работающем двигателе.
