• подогреватели топливопроводов.
Фильтр тонкой очистки является самым уязвимым местом топливной магистрали, который становится непроходимым из-за скопления в нем парафиновых кристаллов. Подогреватели фильтра тонкой очистки выполняются в двух конструктивных формах: встраиваемой и накладной. Первый вид подогревателя приспособлен для непосредственного встраивания в конструкцию фильтра. Такие подогреватели выпускаются компанией «Ивэль». Накладная конструкция подогревателя предназначена для внешней установки на корпус фильтра тонкой очистки и выполнена в виде обоймы. Накладные подогреватели выпускаются компанией «Номакон». Более мощными из них являются подогреватели «Ивэль» с максимальной мощностью 150
Проточные подогреватели являются дополнительными элементами топливной системы и устанавливаются в разрез топливной магистрали. Подогреватели ПП6-1, ПП6-2 (рис. 6.3) обеспечивают подогрев топлива автомобиля во время движения. К классу проточных относятся и уникальные фильтры Separ («Сепар»), одновременно осуществляющие фильтрацию топлива, его подогрев и отделение воды. Фильтры Separ используются и как предпусковые подогреватели топлива.
Подогреваемые топливозаборники являются важным элементом подогреваемой топливной системы автомобиля. Как правило, в основе их лежит штатный топливозаборник, в котором фильтрующая сетка совмещена с подогревателем.
Подогреватели топливопроводов представляют собой специальный отрезок подогреваемой топливной магистрали, устанавливаемый в разрез штатного топливопровода. Перед запуском двигателя подогреватель включается на 3–5 минут и подогревает находящееся в нем топливо.

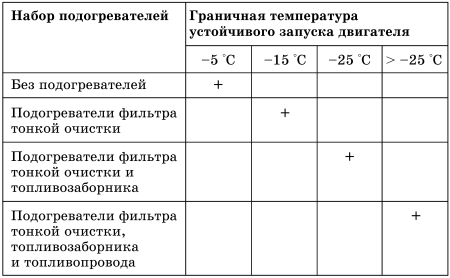

Можно спросить, как влияют эти устройства на граничную температуру устойчивого запуска двигателя? Что применять? Ответ мы нашли в заключении НАМИ по испытаниям подогревателей компании «Ивэль», по данным которого составлена таблица 6.1. Можно считать, что применение каждого типа подогревателя увеличивает граничную температуру запуска на 10 °C.
Совместно применяя подогреватели, установленные в фильтре тонкой очистки, топливозаборнике и топлипроводе можно обеспечить устойчивый запуск двигателя при наружной температуре свыше -30 °C.
Подогреватели топлива компании «Номакон»
Накладная конструкция подогревателя предназначена для внешней установки на корпус фильтра тонкой очистки и выполнена в виде обоймы. Размеры бандажа позволяют установить подогреватель на фильтры с наружным диаметром от 75 до 105 мм. Большая площадь контакта теплопроводящей поверхности подогревателя с фильтром обусловливает быстрый нагрев, минимальную нагрузку на аккумуляторную батарею и обеспечивает защиту фильтра от обдува холодным воздухом.

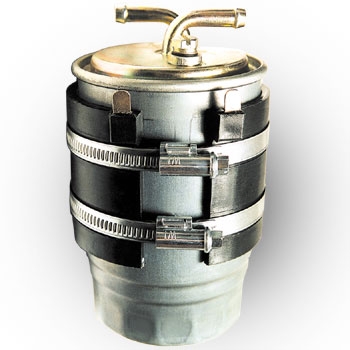

Рис. 6.2. Накладной подогреватель для фильтра тонкой очистки компании «Номакон» (от компании «Номакон»).
Подогреватели фильтра тонкой очистки чаще всего используются как предпусковые, т. е. напряжение для подогрева на них подается перед запуском двигателя. Хотя их можно использовать и постоянно. Предпусковой подогреватель компании «Номакон» может быть использован с блоком управления, который обеспечит автоматическое выключение питания через 10 минут подогрева, если работает двигатель. Для прогрева фильтра достаточно 3–8 мин.,

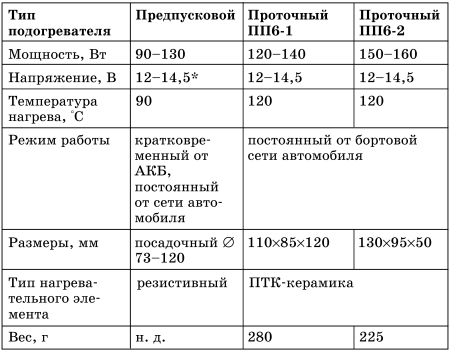

Проточные подогреватели предназначены для подогрева топлива в топливной магистрали во время движения автомобиля. Они устанавливаются в разрез топливной магистрали перед фильтром тонкой очистки и являются универсальными подогревателями, которые могут быть установлены на любой автомобиль. Режим работы постоянный при работающем двигателе. Проточные подогреватели выпускаются многими фирмами: подогреватели ПП6-1, ПП6-2 компании «Номакон», Inlien компании Lucas («Лукас»). При расходе топлива в магистрали от 10 до 25 л/ч температура топлива повышается соответственно у ПП6-1 на 25–10 °C и ПП6-2 на 30–15 °C.

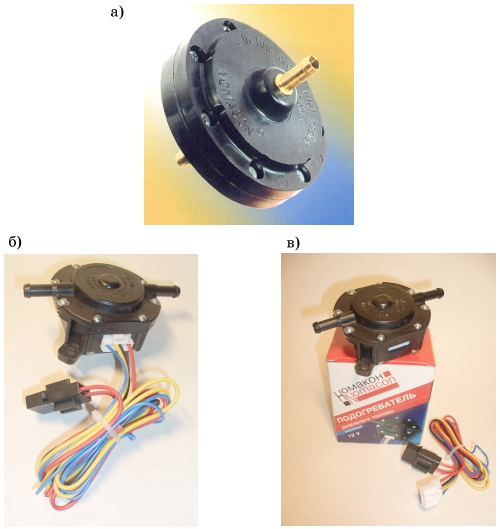

Рис. 6.3. Проточные подогреватели топлива: а) ПП6-1; б); в) ПП6-2 (от компании «Номакон»).
Подогреватели ПП6-1, ПП6-2 выполнены на основе саморегулирующейся ПТК-керамики. Подогреватель ПП6-2 дополнительно имеет электронную систему управления, автоматически включающую подогреватель при снижении температуры топлива ниже +5 °C и выключающую его при превышении этой температуры.
Подогреватели топлива компании «Ивэль»
Включают в себя подогреватель дизельного топлива в фильтре тонкой очистки, подогреватель топлива в баке, установленный на конец топливозаборной трубки, и соединительный жгут с кнопками в кабине водителя. Указанные устройства могут быть доукомплектованы подогревателями в фильтрах грубой очистки и подогревателем топливопровода.
В основу всех подогревателей положены нагревательные элементы с ПТК-керамикой, обеспечившие им свойства саморегулирования потребляемой мощности. Благодаря саморегулированию мощности выпускаемые компанией подогреватели обладают:
• малым энергопотреблением;
• пожаробезопасностью;
• простой конструкцией, обеспечивающий быстрый монтаж и отсутствие специальной системы управления и регулирования;
• высокой надежностью с наработкой не менее 20 000 часов.
Все подогреватели компании «Ивэль» являются законченными изделиями и пригодны для самостоятельной установки. Подогреватели прошли все виды испытаний как в климатических камерах АМО ЗИЛ, так и в реальных условиях. Подогреватели успешно эксплуатируются во многих регионах России с экстремальными климатическими условиями.
Подогреватель для фильтра тонкой очистки. Предназначен для применения в любых транспортных средствах, работающих на дизельном топливе: грузовых автомобилях (например, МАЗ, Кам-АЗ, ЗИЛ, «Урал»), автобусах, тракторах, бульдозерах и т. д.
В разработанной конструкции подогревателя для фильтра тонкой очистки применен самый эффективный способ разогрева топлива прямо в полости фильтра. Конструктивно эти подогреватели выполнены в виде цилиндрических вставок (рис. 6.4) между крышкой и корпусом фильтра. На рис. 6.4 а один из двух корпусов фильтра удален, а вставка с подогревателем развернута. Второй фильтр (справа) показан в сборе со вставкой подогревателя. Крепеж встраиваемого подогревателя производится удлиненным болтом, который прилагается к комплекту и заменяет штатный болт. В зависимости от конструкции корпуса фильтра тонкой очистки выпускаются соответствующие модификации подогревателя.
