Установка УОПД-0,2–2 на автомобиль ВАЗ-21099
В качестве примера опишем установку УОПД-0,2–2 на автомобиль ВАЗ-21099. Установка ТА производится почти вертикально на внутренний брызговик (кожух) колесной ниши левого крыла, находящийся под капотом.
ШАГ 1.
Для освобождения места под ТА снимаем бачок омывателя. Размечаем отверстие на 5–6 мм больше диаметра ТА, делаем его несколько эллиптическим в направлении оси автомобиля, поскольку ТА будет установлен под углом примерно в 30° от вертикали. Примеряем в месте соединения стойки с брызговиком новый 2-литровый бачок омывателя от ВАЗ-2105. Размечаем и сверлим отверстия под саморезы крепления бачка. Если вы не хотите отказываться от своего
ШАГ 2.
Вырезаем отверстие небольшой «болгаркой».
ШАГ 3.
Обрабатываем края отверстия напильником. Надеваем на края разрезанный вдоль шланг, который будет служить прокладкой между ТА и краем отверстия. Делаем примерку установки ТА в отверстие и при необходимости увеличиваем отверстие. Прокрашиваем края отверстия краской и накладываем герметик для закрепления разрезанного шланга.
ШАГ 4.
Надев скобу ложемента на ТА и вставив ТА в отверстие, намечаем место установки ложемента на внутренней части крыла. Просверливаем крепежные отверстия и закрепляем ложемент саморезами.
ШАГ 5.
Продеваем скобу в ложемент, устанавливаем ТА и крепим его винтом скобы. Видно, что ТА установлен под небольшим углом и половина его утоплена вниз. Рядом установлен бачок омывателя, закрепленный на боковой кромке передка.
ШАГ 6.
Подготавливаем шланги для подсоединения к ТА. Их длина берется с запасом. Надеваем поочередно шланги на патрубки ТА и протаскиваем их под капот. Отмечаем подводящий шланг, чтобы не перепутать его с выходным.
ШАГ 7.
Соединяем с помощью отрезков шлангов тройник, кран отопителя и гидрораспределитель. Эту конструкцию можно оставить свободно висящей на шлангах.
ШАГ 8.
Снимаем трос от штатного крана. Сам штатный кран фиксируем в открытом состоянии, потому что управление отопителем будет осуществляться от трехходового крана, установленного в предыдущем шаге. Прокладываем новый трос, закрепляем его на рычаге отопителя.
ШАГ 9.
Устанавливаем и закрепляем в вертикальном положении на правом лонжероне электронасос. Его положение произвольно, важно только располагать его как можно ниже в моторном отсеке для того, чтобы в нем постоянно была охлаждающая жидкость.
ШАГ 10.
Блок управления размещаем под панелью приборов на левой стороне центральной консоли. С пусковой кнопкой он соединяется с помощью разъемов. Пусковая кнопка устанавливается в резервное гнездо на приборной панели автомобиля. Пусковая кнопка имеет встроенную индикацию включения насоса. Жгут 1 блока управления выводится к пусковой кнопке, а жгут 2 – под капот к АКБ и электронасосу. Выводим жгут проводов от электронасоса к пусковой кнопке, а его провод питания протаскиваем под капот и подключаем к электронасосу.
ШАГ 11.
Последовательно подключаем все шланги согласно гидравлической схеме устройства. Шланги должны прокладываться без резких перегибов и не контактировать с деталями выхлопной системы. Для избежания провисания и обеспечения аккуратной прокладки шланги удобно подвешивать и закреплять в соответствующих местах с помощью пластмассовых самозатягивающихся хомутов (стяжек). После подключения шлангов к электронасосу закрепляем трос к рычагу трехходового крана отопителя.
ШАГ 12.
Заполняем систему охлаждения жидкостью. Заливаем тосол в радиатор и расширительный бачок. Включаем режим «технологический пуск» и доливаем тосол по мере снижения его уровня в расширительном бачке. Выключаем электронасос. Запускаем двигатель и прогреваем его до рабочей температуры. Следим за уровнем тосола и доливаем его по мере необходимости. Выключаем двигатель, проверяем уровень тосола, устанавливаем его несколько ниже минимального обычного уровня. Совершаем пробную поездку и проверяем вновь уровень тосола и работу устройства
Глава 6
Подогреватели элементов топливной системы
Cвойства дизельного топлива
Рассмотрим свойства дизельного топлива, затрудняющие запуск дизельных двигателей при отрицательных температурах. При постепенном охлаждении дизельного топлива оно вначале мутнеет из-за образования в нем отдельных парафиновых кристаллов и затем в конце концов загустевает. Температура начального формирования кристаллов называется точкой помутнения или начала кристаллизации. Температура полной потери подвижности носит название температуры застывания или точки текучести. Для летних сортов дизельного топлива температура помутнения должна быть не выше минус 5 °C, а для зимних не выше минус 25–30 °C. Если в топливе содержится вода, что отнюдь не редкость, то оно помутнеет уже при 0 °C. Это вызывает необходимость применения отстойников и систем обнаружения воды (акваконтроль). Именно после помутнения дизельного топлива возросшая концентрация кристаллов нефтяного парафина забивает и закупоривает топливный фильтр. Из-за чего запуск дизельного двигателя становится невозможным. В связи с тем что пусковые качества дизельного топлива сильно варьируются и сама температура окружающей среды преподносит сюрпризы, даже применяя качественные зимние сорта топлива, порой не удается избежать промерзания топливных фильтров и топливо-проводов. В этом случае запуск двигателя без предварительного подогрева топливных элементов будет невозможен даже при хорошо прогретом самом двигателе. Для облегчения запуска дизельного двигателя в холодное время года помимо подогревателя двигателя необходимо применять специальные устройства для подогрева топлива, фильтров и элементов трубопроводов. Эти подогреватели элементов топливной системы, к счастью для пользователей, намного проще подогревателей двигателей. Поскольку масса подогреваемых топливных элементов невелика, то для их подогрева затрачивается совсем немного энергии аккумуляторной батареи, расходуемой в течение короткого промежутка времени.
В нагревательных элементах наиболее современных подогревателей используется керамика с положительным температурным коэффициентом сопротивления (ПТК-керамика, позистор). Устройства с ПТК-керамикой обладают свойством саморегулирования выделяемого тепла, исключающим его перегрев и необходимость в сложных блоках управления и защиты. Также надо отметить и повышенный КПД, и высокую надежность устройств на ПТК-керамике. Ресурс непрерывной работы таких подогревателей превышает 40 000 часов. Наличие положительного температурного коэффициента сопротивления у электропроводящих материалов отнюдь не является редкостью. Им, например, обладают многие металлы. Но только позисторная керамика имеет резко выраженный нелинейный характер увеличения сопротивления при достижении определенной температуры (точки переключения). Сопротивление элемента после этой точки резко возрастает, что приводит к уменьшению тока и остыванию элемента. После остывания элемента его сопротивление вновь уменьшается, и он быстро разогревается. Начальный ток холодного подогревателя, называемый пусковым, в несколько раз превышает установившееся значение. Это характерная черта подогревателей на ПТК-керамике.

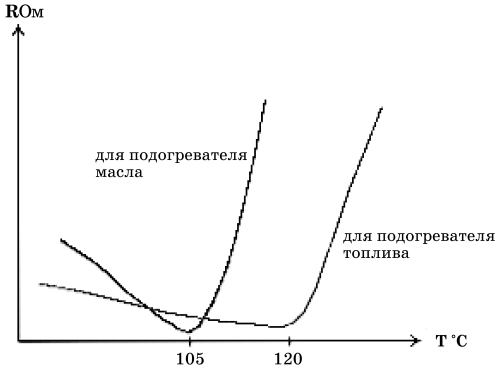

Рис. 6.1. Типовая зависимость сопротивления ПТК-керамики от температуры в подогревателях компании «Ивэль» (от компании «Ивэль»).
Виды подогревателей топливной системы
Подогреватели, применяемые в топливных системах, подразделяются на:
• подогреватели фильтра тонкой очистки;
• проточные подогреватели;
• подогреватели фильтра грубой очистки (отстойники);
• подогреваемые топливозаборники;
