По официальной информации AVIC, в ходе выставки разработчик машины подписал ряд предварительных соглашений с неназываемыми пока стартовыми заказчиками, а также по финансированию программы и «стратегической кооперации». Как заявил главный конструктор МА700 Дун Цзяньхун, первый полет опытного самолета запланирован на первую половину 2017 г., а начало поставок – на 2019 г. А.Ф.
KJ-500: семья китайских «Кун Цзинов» растет

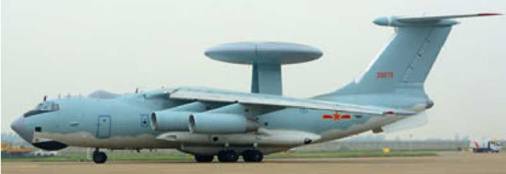

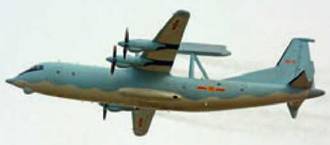

Участниками нынешнего авиасалона AirShow China 2014 стали оба основных типа авиационных комплексов ДРЛО Китая – KJ-200 и KJ-2000, которые демонстрировались как в воздухе, так и на земле (правда на дальней стоянке, вне доступа публики). При этом, если турбовинтовой KJ-200, созданный на базе планера военно-транспортного самолета Y-9, уже можно
Турбовинтовых же KJ-200 на вооружении НОАК находится заметно больше. Первый из них был выпущен в 2004 г. По крайней мере пять самолетов (№30171, 30173, 30174, 30175, 30176, последний из них и показывался в этот раз в Чжухае) несут службу в ВВС, а еще не менее шести – в авиации ВМС (известны машины с бортовыми №9371, 9391, 9401, 9411, 9421).

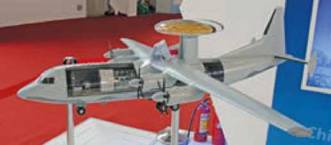

Помимо летавших на выставке KJ-200 и KJ-2000, в павильоне, на стенде корпорации China Electronics Technologies Group, демонстрировалась довольно качественная модель еще одного китайского самолета ДРЛО – ZDK-03, также созданного на базе Y-9, но предназначенного для поставок на экспорт. Три таких комплекса с антенной РЛС во вращающейся «тарелке» над фюзеляжем в 2011-2013 гг. поставлены пакистанским ВВС. Благодаря вырезам обшивки на модели были показаны рабочие места операторов и элементы антенной решетки в радиопрозрачном обтекателе.
Таким образом, КНР уверенно демонстрирует достигнутые успехи собственной научно-производственной базы и технологий, необходимых для создания различных типов самолетов дальнего радиолокационного обнаружения и управления. Кроме того, это недвусмысленная заявка на выход китайских самолетов ДРЛО на международный рынок, где они вполне способны составить конкуренцию признанным мировым поставщикам таких комплексов (американским, европейским и израильским), прежде всего по финансово-экономическим и политическим причинам. Например, тем же самолетом ДРЛО ZDK-03, представленном на стенде China Electronics Technologies Group, весьма заинтересовались работавшие на выставке представители делегации ВВС Египта.

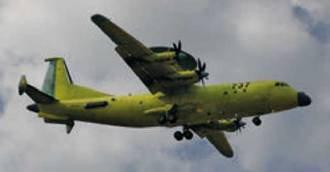

В интернете можно найти фотографии и нового китайского самолета ДРЛО, публично пока не демонстрируемого. Такой комплекс, именуемый, вероятно, KJ-500, является дальнейшим развитием KJ-200 и ZDK-03 и создан на той же платформе – транспортного самолета Y-9. По всей видимости, всесторонние испытания и опыт эксплуатации комплексов ДРЛО с различными типами антенн, привели китайских специалистов к отказу от «шведско-бразильского» варианта размещения двух плоских АФАР в неподвижном обтекателе над фюзеляжем (как на KJ-200). Поэтому внешне KJ-500 похож на пакистанский ZDK-03, однако важной отличительной чертой нового комплекса является то, что радиопрозрачный обтекатель – «тарелка» выполнен у неподвижным (на ZDK-03 он классический, вращающийся), а внутри него находятся три фазированные антенные решетки, образующие треугольник для обеспечения кругового обзора. Аналогичное решение было применено ранее на самолете KJ-2000 и его российских аналогах А-50И и А-50ЭИ. Дополнительные антенные системы размещены у KJ-500 в обтекателях в носу фюзеляжа и хвостовой части, а также по его бортам.
О развитии программы KJ-500 пока имеются только отрывочные сведения. К концу 2013 г. были построены по крайней мере два таких самолета. Вероятно, по своим возможностям самолеты KJ-500 будут приближаться к KJ-2000 и в перспективе заменят в ВВС НОАК комплексы KJ-200. АМ.
Григорий ОМЕЛЬЧЕНКО, Андрей ФОМИН
Военно-транспортные премьеры Чжухая
Нынешний авиасалон в Чжухае стал ареной для публичного дебюта сразу нескольких новинок китайской авиационной промышленности в области военно-транспортной авиации. В первую очередь, это, конечно же, «Большой транспортный
4 ноября, за неделю до официального открытия AirShow China 2014, в Чжухай прибыл второй летный образец новейшего тяжелого военно-транспортного самолета Y-20 (после передачи машины с завода в Китайский летно-испытательный центр CFTE в Яньляне ей присвоен бортовой номер 783). Первые фотографии этого экземпляра на стоянке заводского аэродрома Сианьской авиастроительной корпорации XAC (Xi’an Aircraft Industrial Corporation) появились в октябре прошлого года, а первый полет состоялся 16 (по другим данным – 14) декабря 2013 г., менее чем через год после облета первого прототипа Y-20, состоявшегося 26 января 2013 г.
Напомним, что первый летный Y-20 первоначально имел бортовой номер 20001. После окраски в темно-серый камуфляж прошлой весной и передачи в CFTE в сентябре 2013 г. ему был присвоен новый бортовой номер – 781 (подробнее о разработке и испытаниях Y-20 – см. «Взлёт» №7/2013, с.28-37).
Во время выставки Y-20 базировался на удаленной от основной статической экспозиции площадке, доступ на которую был закрыт. Здесь же размещались два самолета ДРЛО – KJ-2000 и KJ-200. Почти ежедневно самолет участвовал в программе демонстрационных полетов, выполняя достаточно эффектный пилотаж с разворотами с глубокими кренами на малой высоте. В Чжухае впервые появилась возможность «вживую» сравнить Y-20 по внешнему виду и размерам с двумя самолетами, часто называемыми «донорами» его конструктивных решений – американским C-17 и отечественным Ил-76МД (прилетел из России с техническими экипажами пилотажной группы «Русские Витязи»), а также созданным на его базе в Китае KJ-2000, стоявшим рядом с Y-20.
В павильоне AVIC была представлена крупномасштабная (1:8) модель Y-20 с номенклатурой грузов гражданского назначения (коммерческие автофургоны, тягач со стандартным 24-тонным контейнером, экскаватор, вертолет Z-9). Как известно, согласно техническому заданию Y-20 должен иметь возможность перевозить два вертолета типа Z-9 без демонтажа втулки несущего винта. Интересно в этой связи напомнить, что максимальная стояночная высота Z-9 составляет 4,06 м, а высота по втулке ротора – 3,47 м.
Распространявшиеся в ходе салона рекламные материалы AVIC не содержали ни схемы, ни тактико-технических характеристик «Большого транспортного самолета», как он именовался в листовке, на табличке у модели и в программе полетов. Название Y-20 можно было заметить только в презентационном видеоролике AVIC, да в подписи к одному из снимков на фотовыставке, посвященной 65-летию ВВС НОАК.

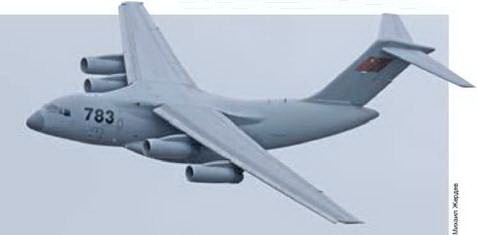

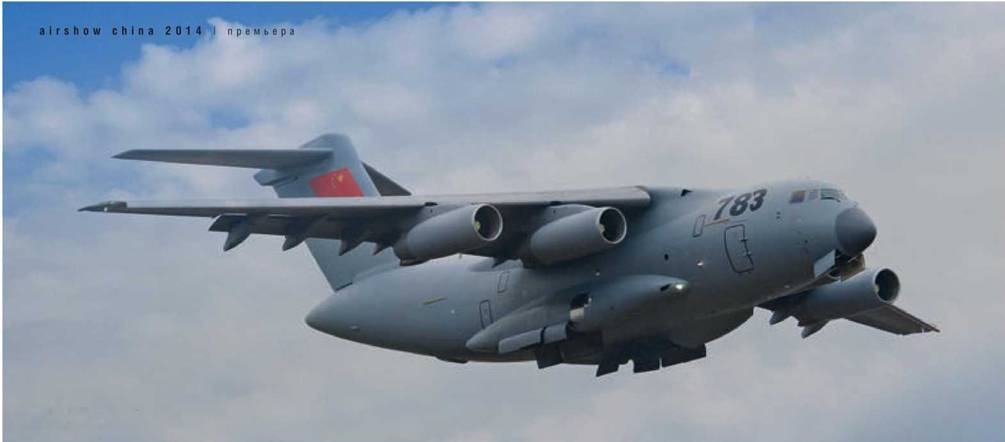

Второй опытный Y-20 в демонстрационном полете на AirShow China 2014

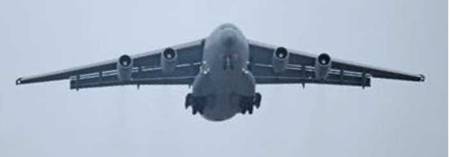

Проход на малой скорости с полностью выпущенной мощной механизацией крыла
На земле в Чжухае Y-20 можно было как следует рассмотреть только во время выруливания перед полетом и после посадки
Считается, что максимальная взлетная масса Y-20 должна составить 220 т, а максимальная грузоподъёмность – 65-66 т. Но эти параметры вряд ли реально обеспечить на самолете в нынешней конфигурации с российскими двигателями Д-30КП-2 тягой 12 000 кгс, которыми оснащаются как первый, так и второй опытные Y-20. Вероятно, эти показатели относятся к финальной версии самолета со штатными ТРДД большой степени двухконтурности WS-20 тягой 14 000 кгс, создаваемыми Шэньянской авиадвигателестроительной компанией (Shenyang Liming Aircraft Engine Company). Судя по время от времени появляющимся в интернете фотографиям, опытный двигатель WS-20 сейчас проходит летные испытания в CFTE на борту летающей лаборатории Ил-76 с бортовым №760. Эта летающая лаборатория создана на базе бывшего самолетного командно-измерительного пункта ЛИИ им. М.М. Громова – СКИП «976» (RA-76456) и была поставлена в КНР в 2005 г.
