Одной из бросающихся в глаза особенностей нынешнего авиасалона AirShow China 2014 стал мощный акцент на демонстрацию различных видов оружия – как авиационного, так и противовоздушной обороны, а также сухопутных войск. Самые разнообразные системы вооружения составили основу экспозиции двух новых павильонов выставки; кроме того, по традиции, авиационные средства поражения демонстрировались в павильонах корпораций AVIC и CASC. Широчайший «ассортимент» ракет и бомб в этот раз был представлен и на статической стоянке авиационной техники. Разобраться во всем этом многообразии оружия нелегко. Постараемся выделить из всего увиденного
Сначала о ракетах «воздух-воздух». В принципе, чего-то совершенно нового и до сих пор неизвестного в этом классе оружия на AirShow China 2014 заметить не удалось. Ракета средней дальности c активной радиолокационной головкой самонаведения SD-10A (так именуется экспортный вариант, а в ВВС НОАК она имеет обозначение PL-12), ракеты ближнего боя с тепловой ГСН типа PL-5EII и PL-9C, легкая ракета для вертолетов TY-90 – все это уже не раз демонстрировалось в Чжухае. Вместе с тем, на статической стоянке самолетов ВВС НОАК впервые показали ракеты «воздух- воздух» PL-11 и PL-8B. Новыми их назвать нельзя, но раньше публично они не экспонировались.
PL-11 представляет собой ракету средней дальности с полуактивной радиолокационной ГСН, разработанную в начале прошлого десятилетия на базе аналогичной итальянской УР Aspide (несколько десятков таких ракет было импортировано в КНР в конце 80-х). Имеющая дальность пуска до 60 км PL-11 может применяться с истребителей J-10 и J-8 нескольких модификаций, но постепенно вытесняется более эффективными «активными» PL-12, которые входят в состав вооружения большинства современных моделей китайских истребителей.
Всеракурсная тепловая УР ближнего боя PL-8 представляет собой китайский аналог израильской ракеты Python-3 и сегодня является основным в ВВС НОАК вооружением такого класса для истребителей J-10, J-11B, J-15, а также, наряду с ракетами серии PL-5 (дальнейшее развитие PL-2 – копии советской К-13), – более ранних J-7, J-8 и ударных JH-7A. Наиболее современная модификация PL-8B, демонстрировавшаяся на выставке в арсенале оружия истребителя J-10A, отличается от предыдущих версий PL-8 и PL-8A применением новой всеракурсной тепловой ГСН и программируемого цифрового процессора, что позволило увеличить диапазон углов захвата цели и дальность пуска (до 20 км). На базе PL-8 для экспортных поставок разработана хорошо известная ракета PL-9, последняя версия которой, PL-9C, уже неоднократно демонстрировалась в Чжухае. Новой китайской ракетой ближнего боя, которая придет на смену в войсках PL-8B, должна стать УР типа PL-10 с газодинамическим управлением.
Она уже была замечена во время испытаний истребителя пятого поколения J-20, ею предполагается оснащать также новые модификации J-10, J-11, J-16 и др. По понятным причинам пока PL-10 на выставках не демонстрируется.

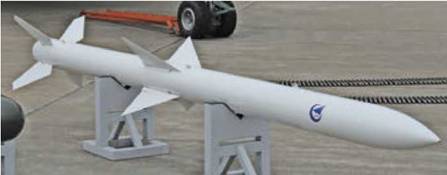

УР «воздух-воздух» средней дальности PL-12 (SD-10A) послужила основой для разработки противорадиолокационной ракеты LD-10 с дальностью пуска 60 км. Впервые она демонстрировалась в Чжухае два года назад, а в этот раз ее можно было видеть не только в павильоне AVIC, но и на стоянке ВВС в составе вооружения ударного самолета JH-7A.
Перейдем теперь к управляемым (корректируемым) авиабомбам и планирующим бомбовым кассетам – наиболее многочисленному классу авиационного вооружения на нынешней выставке, активно развивающемуся сейчас в Китае. В экспозициях корпораций AVIC, CASC и компании NORINCO демонстрировалось несколько новых, ранее не замеченных образцов такого оружия. Правда, информации по ним представляется, как обычно, совсем мало, и об основных характеристиках, а также текущем состоянии работ можно только догадываться.
Противорадиолокационная

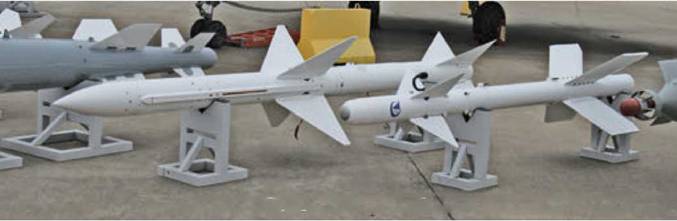

Ракета «воздух-воздух» средней дальности PL-11 с полуактивной радиолокационной ГСН (слева) и ракета ближнего боя p L-8B – уже не новинки для ВВС НОА К, но демонстрировались в Чжухае впервые
В целом следует констатировать, что в многочисленной линейке управляемых и планирующих бомб, предназначенных для применения на всех типах носителей – от бомбардировщиков до ударных БЛА – много таких, которые идеологически и компоновочно повторяют известные американские или российские разработки. Имеются однотипные и дублирующие друг друга образцы.
На стенде AVIC и на статической площадке демонстрировалось четыре образца «умных» бомб, выполненных на базе свободнопадающих ФАБ с применением дополнительных модулей управления, наведения и планирования. Их можно рассматривать как своеобразный китайский ответ на американские боеприпасы типа JDAM и JDAM-ER. Среди них легкие LS-6/50 и LS-6/100 калибра 50 и 100 кг, оснащенные дополнительными хвостовыми блоками с рулями и крестообразным крылом малого размаха. Судя по внешнему виду, в носовой части на бомбах долж
на быть применена оптическая система управления, скорее всего лазерная или тепловая. По всей видимости, на LS-6/50 и LS-6/100 не используются ускорители или маршевые двигатели. Эти управляемые бомбы могут использоваться в качестве вооружения на ударных БЛА типа Wing Loong.
Две другие, более тяжелые управляемые бомбы – LS-6/250 и LS-6/500 калибра 250 и 500 кг – также выполнены на базе авиабомб и оборудованы дополнительными хвостовыми блоками управления с крестообразными рулями и модулями планирования (крыльями), раскладывающимися после сброса с носителя. Отсутствие каких-либо ГСН указывает на то, что, скорее всего, управление осуществляется от инерциальной навигационной системы (ИНС) и по сигналам спутниковой навигационной системы (СНС) типа GPS. Однако в китайских СМИ сообщается, что по желанию заказчиков эти УАБ могут быть оснащены лазерными или тепловыми ГСН. Они могут применяться на ударных самолетах и, в отличие от LS-6/50 и LS-6/100, имеют значительно большую дальность поражения (порядка 60 км).
На всех бомбах сохраняются узлы подвески от обычных ФАБ с одним и тем же межбугельным расстоянием, что позволяет применять всю линейку УАБ типа LS-6 на имеющихся носителях без доработки точек подвески.
Китайский аналог американской AGM-154 JSOW – управляемая планирующая бомбовая кассета CS/BBC5 калибра 500 кг, которая может применяться с бомбардировщика Н-бМ
Самая тяжелая из представленных в этот раз в Чжухае корректируемых авиабомб – GB5/1000 калибра 1000 кг, своего рода аналог американской GBU-27 Paveway III
