Хотя книга носит популярный характер, автор надеется, что, помимо познавательного интереса, читатель сумеет извлечь из нее сведения практического характера. Возможно, что кое-что полезное для работы извлекут из книги инженеры-кораблестроители, проектирующие якорные устройства современных судов. Она поможет и тем, кто занимается подводной археологией. Им легче будет определять эпоху и принадлежность того или иного якоря, найденного на морском дне. Схемы и чертежи, большинство из которых публикуется у нас впервые, облегчат труд судомоделистов, строящих модели исторических кораблей, в чем-то помогут художникам-маринистам и графикам.
В настоящем издании книги глава IV «Русские якоря» в связи с последними археологическими находками на дне моря и находками автора
В книге приведены описания только наиболее удачных конструкций якорей, в основном тех, которые применялись и применяются в наше время на практике. Автор не счел нужным рассматривать якоря, которые, не найдя применения, остались для истории в виде чертежей их изобретателей.
По просьбе многих читателей — моряков, кораблестроителей и особенно судомоделистов в книге вместо рисунков даются точные схемы и общие виды почти 300 конструкций якорей по подлинным чертежам, схемам и фотографиям из коллекции (1500 якорей) автора.
Новая глава XII «Реликвии морской славы» посвящена последним археологическим находкам якорей у нас и за рубежом.
Автор считает своим долгом выразить искреннюю признательность за оказанную помощь при работе над переизданием этой книги коллективам Центральной военно-морской библиотеки и Центрального военно- морского музея (г. Ленинград), а также лично капитанам дальнего плавания Анне Ивановне Щетининой, Александру Павловичу Бочеку, Ивану Александровичу Ману, Сергею Илларионовичу Ушакову и морскому инженеру Герману Владимировичу Смирнову, давшим немало ценных замечаний и полезных советов.
Лев Скрягин
1 Всегда ли звенели якоря?
«Где лодья ни рыщет, а у якоря будет»
Якорные камни
С тех пор как первобытный человек построил свой первый «корабль» — связанный из стволов деревьев плот или долбленый челн, он понял, что не всегда можно упереться в дно шестом, удержаться за водоросли или зацепиться за камень или дерево, растущее на берегу. Иногда нужно было останавливать судно на середине реки или вдали от морского берега., И камень, привязанный к лиане (а возможно, и к веревке, свитой из сухожилий убитых животных), оказался первым в истории якорем, который на протяжении тысячелетий оставался единственным приспособлением для удержания судна на открытой поверхности воды (рис. 1).
Но груз, привязанный к веревке, — еще не якорь в современном смысле этого слова, ибо удерживающая способность (произведение держащей силы на вес якоря) современных якорей в десятки раз превосходит их собственный вес. А у камня, лежащего на дне, удерживающая способность меньше его веса. Поэтому назовем камень с привязанной к нему веревкой «якорным камнем».
Первым усовершенствованием якорного камня стал желоб (канавка), сделанный по окружности, чтобы веревка или лиана не соскальзывала с гладкой мокрой поверхности (рис. 2). Более надежно — просверленное в камне отверстие. Такой якорный камень, показанный на рис. 3, нашел известный советский археолог А. Я. Брюсов во время раскопок в низовье реки Суны в Карелии в 1929 г. Эта интересная археологическая находка относится к 2000 г. до н. э. Сейчас она хранится в Государственном Историческом музее в Москве.
Якорные камни с отверстиями позже были найдены и советским ученым Р. А. Орбели во время подводных археологических исследований в Ольвии — на правом берегу Буга между Очаковом и Николаевом — и в Херсонесе (Севастополь).

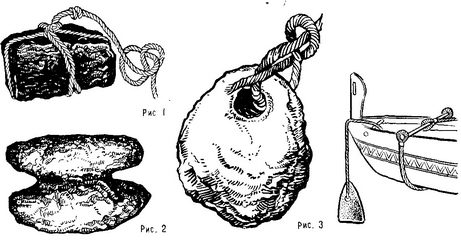

1. Привязали
2. На камне сделали желоб…
3. Такое крепление веревки более надежно
Судя по аналогичным археологическим находкам, сделанным в Египте, якорные камни долго оставались единственной конструкцией «якоря». Другого какого- либо якоря человек еще не знал. Это подтверждают египтологи: они говорят, что иероглифы Древнего Египта не содержат знака (или группы знаков), обозначающего якорь в современном понимании этого слова.
Помимо многочисленных образцов якорных камней, хранящихся в музеях различных стран мира, до нас дошли и письменные памятники, говорящие об их применении. Так, например, на барельефе в так называемом заупокойном храме Сахуры — одного из фараонов Египта (третье тысячелетие до н. э.), в Абусире есть два изображения якорных камней. На одном барельефе якорный камень — блок пирамидальной формы с отверстием в верхней части — приспущен за борт судна, на другом — лежит на палубе в носовой части корабля (рис. 4).

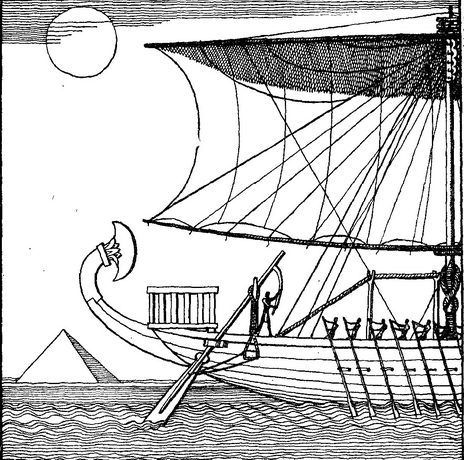

4. Барельефы на гробнице в пирамиде Сахуры (Египет)
На большом барельефе, изображающем египетский флот, — в одной из пирамид в Кверет-Мураи (1600 г. до н. э.) есть два корабля, которые привязаны канатами за дерево на берегу. С кормы каждого из этих кораблей в воду уходят два других каната. Можно полагать, что к последним прикреплены якорные камни — блоки пирамидальной формы. На рисунках древних жителей Египта какой-либо другой конструкции якоря не встречается, и, как уже говорилось, среди дошедших до нас многочисленных египетских иероглифов, которые обозначают почти все предметы повседневного быта египтян, знаков, обозначающих какой-либо другой якорь, нет.
Еще одним доказательством, что в Древнем Египте не был известен якорь, может служить его отсутствие на самых ранних моделях кораблей. Принято считать самыми древними моделями так называемые «корабли мертвых», найденные в некоторых пирамидах Египта. Такие модели вместе с различной утварью жрецы клали после смерти фараона в его гробницу. На этих кораблях ушедший владыка якобы отправлялся в последнее плавание в «Страну мертвых». Модели эти сделаны весьма искусно. Они точно соответствуют рисункам кораблей той же эпохи. На них есть предметы всей оснастки судна, включая весла, мачту, рей, блоки и прочее. Однако якорей на них мы не видим. Вместо них имеются якорные камни пирамидальной формы с отверстием в верхней части, привязанные веревкой из папируса. Несколько моделей «кораблей мертвых» есть в экспозиции «Египет» Британского музея в Лондоне.

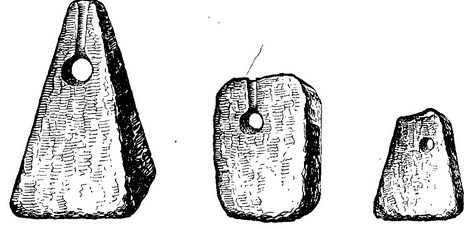

5. Якорные камни Древнего Средиземноморья
То, что древние египтяне применяли якорные камни, подтверждает и «отец истории» — Геродот (около 484–425 гг. до н. э.). В шестнадцатой главе второго тома своей «Истории» он, рассказывая о плаваниях древних обитателей Египта по Нилу, говорит, что они применяли якорные камни для уменьшения скорости своих судов по течению реки, бросая их с кормы. Это позволяло им на очень сильном течении Нила в разлив управлять судном и, в случае необходимости, останавливать его. Масса якорного камня, по утверждению Геродота, составляла два таланта (1 талант равен 25,5 кг).
