У них — два рога, веретено и перекладина, перпендикулярная плоскости рогов. Именно эта перекладина, которую позже назвали штоком, заменила труд ныряльщика.
Принцип действия адмиралтейского якоря заключается в следующем. Якорь, упав на дно, всегда опирается на один из концов штока и основание рогов (1). Такое положение якоря неустойчиво, и, как только возникает хила тяги на канате, якорь переворачивается на конец одного из рогов и начинает заглубляться в грунт (2) до тех пор, пока веретено не примет горизонтальное положение (3). При этом положении якоря его шток оказывается в плоскости, перпендикулярной направлению тяги каната. Удивительно, но факт. Деревянные якоря (рис. 27), изобретенные в глубокой древности, оказались очень живучи: их можно встретить на китайских и малайских
Якорь, найденный в конце прошлого века во время археологических раскопок в Китае, целиком вытесан из очень твердого камня. На каменном веретене на расстоянии 1/4 его длины от отверстия для веревки, сохранились слады плоских граней. Именно на это место, сверху насаживался шток с отверстием в средней части. Полагают, что этот якорь относится к третьему тысячелетию до н. э. (рис. 29).
26. Якоря-крюки мореплавателей Древнего Востока

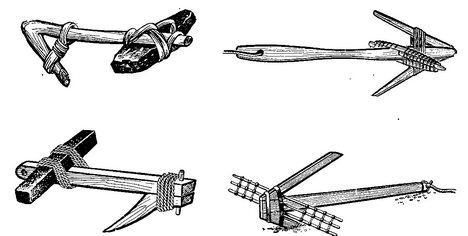

< image l:href="#"/>27. Вот они, пращуры адмиралтейского якоря!
В бассейне Средиземного моря — колыбели мореплавания Запада — якоря со штоком появились значительно позже — приблизительно в 700-х гг. до н. э. Их штоки были каменными или деревянными (рис. 30, 31).
Достоверно известно, что на гигантском корабле «Александрия», который был построен коринфским ко. рабелом Архиасом по приказу сиракузского даря Гиерона II и спущен на воду под наблюдением Архимеда, кроме восьми железных якорей, было четыре деревянных. Этот корабль считался колоссальным достижением века, чудом техники того времени. Достаточно ска. зать, что на его постройку ушло столько дерева, сколько бы потребовалось на строительство пятидесяти больших галер.
На другом «дредноуте древности» длиной около 90 м, построенном в Египте во времена царствования царя Птолемея Филопатора (221–204 гг. до н. э.), было четыре железных и четыре деревянных якоря.
На гребно-парусных военных кораблях афинского флота было по два якоря и по четыре каната в 6 и 4,5 дюйма. Причем один канат предназначался только для якоря, остальные использовались для швартовки к берегу кормой и отдачи якоря с кормы. Большие торговые корабли греков имели по три-четыре якоря. Такое же число якорей было на торговых судах древних римлян. За исключением одного якоря, в носовой части корабля все якорное и швартовное устройство на кораблях древних средиземноморских мореплавателей было сосредоточено в корме, так как суда приставали к пристани не бортом (чему мешали рулевые весла), а кормой. Об этом свидетельствует сохранившееся выражение «средиземноморская швартовка», т. е. подход к причалу кормой.

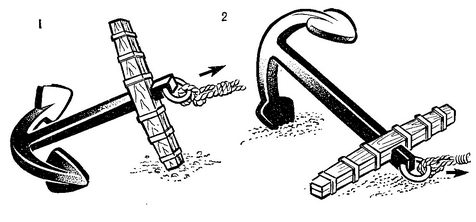

28. Принцип действия адмиралтейского якоря.
29. Реконструкция якоря, найденного в Китае (3000-е гг. до н. э.)
30. Деревянный якорь с каменным штоком
31. Якорь сделан целиком из дерева, тонущего в воде
32. Такими
Если кораблю древних римлян грозила опасность оказаться на мели под ветром, то с кормы отдавали сразу несколько якорей.
На рис. 32 изображен деревянный якорь японских рыбаков. В середине деревянного веретена в плоскости, перпендикулярной плоскости рога, прикреплены два тонких стержня, удерживающих два голыша. Их назначение- направить рог якоря вниз, чтобы он зарылся в грунт. Длина этого якоря, который сейчас хранится в Музее рыболовства в Осаке, 70 см, диаметр камней 18 см при толщине около 7 см.
Подобные этому якоря, но лишь с одним камнем, автору довелось видеть в 1979 г. у индийских рыбаков на берегу Бенгальского залива, между Калькуттой и Мадрасом.
Любопытна конструкция якоря, показанного на рис. 33. Он взят из этнографической коллекции выдающегося русского ученого и путешественника Н. Н. Миклухо-Маклая, собранной им на Новой Гвинее в 1871 г.
Якорь изготовлен из прямой ветви твердого дерева с отходящими от нее пятью сучьями — рогами якоря. В верхней части ветви ¦- веретена прикреплено несколько камней, оплетенных тонкими веревками из волокон растений. Выше камней к веретену якоря привязана длинная лиана. Такие якоря издавна применяли на своих пирогах жители Берега Миклухо-Маклая. В сущности этот якорь отличается от современных якорей-кошек только материалом.
33. Якорь жителей Берега Маклая (Новая Гвинея). С рисунка Н. Н. Миклухо-Маклая.
Загадка свинцовых брусков
Говорят, кладоискательство — исконная страсть человечества. С незапамятных времен на тропу искателей спрятанных сокровищ выходили и принцы, и нищие. Одни бредили золотом, якобы покоящимся в могилах Чингисхана, Алариха — короля вестготов, Аттилы — вождя гуннов. Другие занимались вскрытием захоронений египетских фараонов в пирамидах, ломали стены церквей и соборов средневековой Европы. Те, кто не верил в успех найти клад на суше, шел по следам морских катастроф, пытаясь вернуть ценности, отнятые у людей Нептуном. Но не так-то легко было покорить морские глубины. Лишь в середине прошлаго века человеку удалось проникнуть под воду на глубину каких-нибудь пятьдесят метров.
Когда появился акваланг, человечество вряд ли подозревало, что этот простой и удобный прибор станет главной причиной очередной «золотой лихорадки», на этот раз в глубинах моря.
«Золото в морской воде не портится» ¦- эта мысль воспламенила фантазию многих жителей Средиземного моря. Трагическая судьба тысяч погибших в его водах кораблей и призрачный блеск желтого металла, опьяняя воображение, заставил людей самых разных профессий и возрастов надеть акваланг. Ажиотаж вокруг затонувших сокровищ привел к тому, что Средиземное море стало подобием Клондайка. Новоявленные кладоискатели извлекали множество останков древнегреческих, карфагенских черепков. Потом фортуна послала им несколько ценных находок в виде-золотых монет и слитков серебра.
Несколько раз пресса и радио Франции и Италии сообщали о сенсационных находках — огромных слитках серебра массой до 700 кг. Однако это серебро при проверке оказывалось свинцом… Продолговатые бруски, имеющие в сечении прямоугольную форму, с концами, почти сведенными на конус, находили в разных частях Средиземного моря. Некоторые из них были слегка изогнуты, у других в середине было квадратное отверстие. Что это за бруски? Почему они свинцовые? Для чего они изогнуты? Зачем нужно было квадратное отверстие? — эти вопросы несколько лет оставались для аквалангистов-любителей тайной.
