Якоря

Скрягин Лев Николаевич

Якоря попарно поднимали стрелами и устанавливали поперек траншеи с каждого ее края на конец штока. Якорные пеньковые канаты окружностью 14 дюймов, длиной по 20 саженей проходили через блоки, которые могли приподнимать их от грунта на определенную высоту. Это давало возможность создавать имитацию работы якоря на длинном и коротком канатах. Тяга на оба якорных каната через систему двух блоков и талей осуществлялась шпилем, снятым с военного корабля первого ранга.

По мере выхаживания 14 матросами шпиля оба якоря переворачивались на носок рога и зарывались в грунт. При этом записывали расстояние, которое каждый якорь проходил в грунте до того, как забирал при тяге на длинном и на коротком канатах (когда блоком приподнимали якорный канат примерно в 10 м от рыма). Эти испытания Комитет Адмиралтейства проводил без использования динамометров. Матросы выхаживали шпиль до тех пор, пока один из якорей от чрезмерного усилия не выходил из грунта. Это испытание якорей попарно вызвало в Англии немалый интерес даже у не моряков. Столичный английский журнал

«Иллюстрэйтед Лондон Ньюз» в своем выпуске от 17 июля 1852 г. посвятил ему две полосы текста и большую гравюру.

Вторая серия опытов для установления держащей силы восьми якорей была проведена 23 июля. Она еще больше была приближена к натурным условиям работы якоря на грунте: образцы протаскивали на морском дне у мыса Гаррисон, на глубине двух саженей.

Наконец, учтя результаты после пробы якорей на прочность и двух серий испытаний по их работе на грунте, члены комиссии рассмотрели каждую из конструкций якорей с таких точек зрения, как, например, уборка на борт корабля, выламывание якоря из грунта, вероятность, что якорь запутается в своем канате, обнаружение якоря на грунте, если канат якоря оборвется, пригодность якоря для верпования, взятие якоря на фиш при сильном волнении и пр.

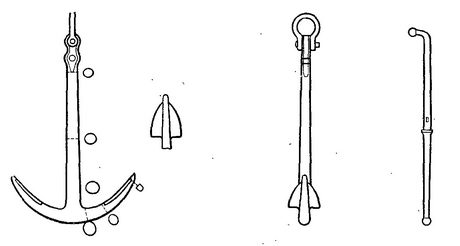

86. Якорь Ленокса с фигурным штоком

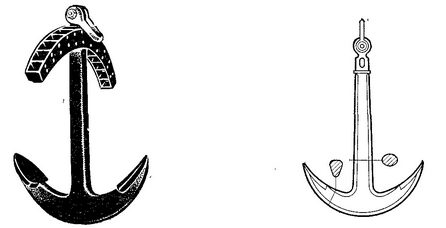

87. Этот якорь Паркера и назвали адмиралтейским

В результате учета достоинств и недостатков всех свойств испытываемых якорей Комитет выдал свои рекомендации.

В своем отчете его члены подчеркнули, что в этих испытаниях они не преследовали математической скрупулезности и точности при учете величин, характеризующих свойства конструкций якорей, а брали приблизительные величины. Все необходимые качества якоря в конечной таблице испытаний выражались условными очками, по которым определяли достоинства каждого из восьми якорей. Нельзя не отметить объективность в суждениях Комитета в его конечных выводах.

Лучшим якорем был признан не тот, который набрал большее количество очков, а тот, который оказался достаточно прочным, не сломался, хорошо держал и был прост по технологии изготовления. Им был якорь за номером 365 системы Паркера, который нашли на складе Адмиралтейства. Он был откован в 1847 г. фирмой «Лонгридж и Ко.» (рис. 87). Он имел удачное сечение рогов и веретена, которое во время испытаний ни разу не погнулось. Члены Комитета взяли в расчет и то обстоятельство, что это был обычный якорь из какой-то неизвестной серии (его взяли как образец якоря Паркера, потому что он подошел по массе), в то время как все остальные являлись выставочными образцами и были изготовлены самым тщательным образом под наблюдением своих изобретателей, что имело, конечно, огромное значение при испытаниях на прочность. Именно этот якорь и был рекомендован Комитетом как оптимальный эталон типа якоря для использования на военных кораблях и торговых судах британского флота. Внося этот якорь в протоколы испытаний, члены Комитета нарекли его «якорем адмиралтейского образца» (Admiralty Pattern Anchor), Отсюда и его современное название «адмиралтейский якорь». Старые якоря этого типа, но с прямыми рогами и длинным веретеном англичане стали называть «якорями старого чертежа с длинным веретеном».

Название «адмиралтейский якорь» очень быстро и прочно вошло в обиход в английском флоте, а оттуда перекочевало к на другие флоты, включая и российский. С тех пор и повелось: адмиралтейский якорь.

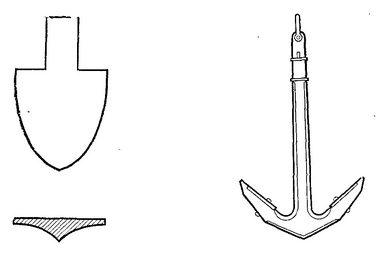

88. Лапа адмиралтейского якоря

89. Так называемая «голландская лапа»

Кроме адмиралтейского якоря, Комитет рекомендовал к использованию еще два якоря — Роджера и Тротмана. Остальные пять якорей, несмотря на большую прочность и большую держащую силу, были забракованы. Любопытно, что среди последних оказался даже якорь Айлена, изобретенный членом этого Комитета, лично разработавшим программу испытаний. Причина, по которой этот якорь отклонили, заключалась в том, что пропорции его были почти идентичны пропорциям якоря Паркера, а сечение рога в технологическом плане являлось слишком сложным. По тем же причинам отклонили и якоря Ленокса, Митчесона и Айсаака. У них, помимо сложной конфигурации рогов, были нестандартные штоки, изготовление которых требовало дополнительных затрат. Якорь Портера не был рекомендован Комитетом к использованию на флоте, поскольку его новая модификация — якорь Тротмана — оказалась лучше. К нему мы еще вернемся С учреждением адмиралтейского стандарта, который воплотил в себе наивыгоднейшие пропорции и формы лучших

конструкций, в мировом производстве якорей отмечается определенная унификация чертежа. Якоря стали походить друг на друга как братья-близнецы. Примерно до 60-х гг. прошлого века, пока новый якорь еще не получил распространения, по форме якоря можно было определить, в какой стране он изготовлен. Хотя якорные мастера различных стран иногда и изменяли пропорции и форму адмиралтейского якоря по своему усмотрению, форма его лапы (рис. 88) была признана лучше «голландской лапы» (рис. 89).

90. Такие якоря применялись в середине прошлого века на военных кораблях США

Второе место на испытаниях в Ширнессе занял якорь Роджера. Получив «благословение высоких лордов», он быстро утвердился в английском флоте. Наконец-то уже состарившийся Роджер смог получить на свое изобретение патент, и даже не один, а несколько. Он запатентовал еще три модификации своего якоря в малых весовых категориях. Штоки этих якорей продевались сквозь веретено. В 1867 г. якорь Роджера массой около 4 т экспонировался на Всемирной Парижской выставке. Якоря Перинга, Паркера и Ленокса позже получили одобрение Адмиралтейства, но рекомендовались для использования на судах торгового флота. А применять различные «новые» якоря на кораблях английского военного флота Адмиралтейство запретило вообще.

Несколько отличными были пропорции адмиралтейских якорей, изготовлявшихся в Америке. В «Американской энциклопедии», изданной в Нью-Йорке в 1873 г., мы находим такое описание: «Угол плоскости лап к веретену составляет 51 градус. Дуга круга, образующая наружный обвод рогов, имеет радиус, равный 0,35 длины веретена. Если цифра 100 берется как длина веретена и штока, то 40 — это длина рога от пятки якоря до носка». Отношение массы отдельных частей такого якоря к его общей массе составляло: веретена — ⁵/₁₀ якоря, каждого рога — по ²/₁₀, обеих лап — ¹/₁₀. штока — ¹/₅, скобы — ¹/₁₅.

Адмиралтейский якорь, применявшийся в 50-х гг. прошлого века в США, показан на рис. 90. От принятого в Англии стандарта он отличался своими пропорциями, углом отгиба рогов, устройством и формой штока и сквозными болтами, которыми приваренные лапы для большей прочности крепились к рогам.

В Англии для выделки адмиралтейских якорей разрешалось употреблять только двухсварочное пудлинговое железо, выделываемое из лучших чугунов или свариваемое из обсечек и обрезков. Согласно циркуляру Адмиралтейства железо для якорей должно было быть мягким, однородным, слегка волокнистого строения. Для приготовления пакетов железа, идущего на изготовление «королевских якорей», нельзя было брать смесь из пудлингового и обрезочного железа, поскольку каждое из них при сварке требовало различного нагревания и не могло дать однородного металла.

Адмиралтейский якорь изготовлялся примерно так же, как и якорь Паркера. Для изготовления адмиралтейских якорей разрешалось брать только полосы железа, прошедшие предварительные испытания на ударную вязкость. В то время их проводили так. Полосы толщиной более дюйма сбрасывали с высоты десяти футов серединой на острый чугунный брус. Полосы, сделанные из хорошего мягкого железа, при этом слегка прогибались, а из хрупкого неоднородного — ломались. Концы полос пробовали на острой наковальне ударами большого молота.

Каждый изготовленный якорь по чистоте отделки проверялся нагревом до темно-вишневого цвета и после проходил испытание на «гидравлической машине». После испытаний в Ширнессе англичане отказались от сбрасывания якорей с высоты на камень или чугунную плиту, считая, что это не только расшатывает конструкцию, но и не может вскрыть истинные пороки.

91. Различные типы штоков якорей

По правилам Британского Адмиралтейства штоки якорей могли быть как деревянными, так и железными. На рис. 91 представлены различные типы штоков якорей: деревянный адмиралтейского якоря 1, деревянный якоря Роджера 2, железный адмиралтейского якоря 3, железный якоря Роджера 4 и железный шток Котселла 5. Любопытно, что замена дубовых штоков железными первоначально была вызвана соображениями, весьма далекими от требований прочности. Выяснилось: в южных морях корабли нередко терпели аварии из-за того, что якоря неожиданно переставали забирать грунт. Оказывается, это древний враг моряков — грозный teredo navalis — корабельный древоточец добирался до дубовых штоков якорей. Пробуравленные замысловатыми ходами тередо, штоки отваливались при падении якоря на грунт. Единственное действенное средство борьбы — забить в шток железные гвозди. Причем забить их почти один к одному! На каждый шток большого якоря требовались тысячи гвоздей! Такой якорь массой около 2 т можно увидеть у входа в Национальный морской музей в Гринвиче. Гвозди, забитые в шток, пересчитать невозможно — их действительно тысячи…
