Заслуживают внимания две конструкции якорей повышенной держащей силы другого советского изобретателя- инженера Ф. Шедлинга. В 1949 г. он запатентовал сварной якорь с косыми штоками на лапах. Чтобы исключить заклинивание веретена якоря мелкими камнями при протаскивании по грунту, изобретатель сделал на внутренних кромках лап вырезы (рис. 179).
Во второй конструкции якоря Шедлинга вместо косых штоков в нижней части лап сделаны широкие крылья, стабилизирующие работу якоря на каменистых грунтах. Разворот лап ограничивается уступами, которые одновременно служат захватами для начального поворота лап в сторону грунта.
182. Японский
После появления якоря Дэнфорта в США запатентовано несколько подобных якорей. На рис. 180 показан якорь, запатентованный в конце 40-х гг. американским инженером Шипли. Довольно широкое распространение в мире получил якорь, изображенный на рис. 181. Его официальное название LWT или «Легковесный якорь ВМФ США», но обычно его называют просто LWT (сокращение от слова «Lightweight»). Якорь, показанный на рис. 182, выпускают японские фирмы. Якорь типа «Меон марка III» является фактически копией якоря Дэнфорта (рис. 183). Несмотря на высокую держащую силу, все эти якоря имеют один недостаток: их длинные и сравнительно тонкие штоки часто гнутся.
Примерно с начала 50-х гг. в связи с интенсификацией судоходства возникла необходимость обеспечения стоянки судов в более сложных навигационных и гидрометеорологических условиях, ужесточились требования к якорным устройствам для судов новых типов. Поэтому вопрос создания втяжных якорей, обладающих повышенной держащей силой по сравнению с якорями, типа Холла, стал актуальным. Во многих морских странах развернулись научно-исследовательские и лабораторные работы по созданию якорей с повышенной держащей силой, появилось немало научных работ (основные из них приведены в списке литературы в конце книги). Опубликованные в этих работах результаты наблюдений модельных испытаний и опыт эксплуатации якорей новых конструкций почти полностью подтверждают правильность наблюдений и выводов, к которым пришли Хейн и Дэнфорт. (Отрицательное влияние на работу якоря большого разноса лап и наличие больших захватов на тренде).

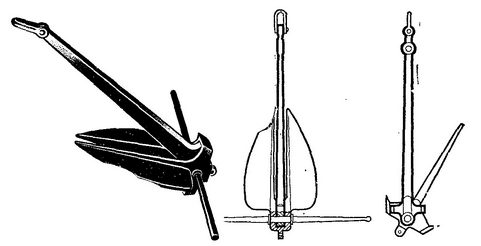

183. Голландский якорь типа Дэнфорта «Меоп марка III»
184. Якорь АС-11
186. Якорь «Бадокс-Стато»
187. «Пуланкер»
188. Якорь фирмы «Юнион» (ФРГ)
185. Якорь АС-14
189. Якорь Стокса
Большие исследования по увеличению держащей силы якорей предприняло в 50-е гг. Британское Адмиралтейство. В этой работе принимало участие одновременно несколько специалистов, работавших в разных лабораториях независимо друг от друга.
1. Каждый якорь показывает свою максимальную держащую силу только при определенном угле отклонения лап от веретена.
2. При заданной площади лап оптимальный угол их отклонения от веретена следует уменьшать при увеличении их длины.
3. Более длинные и узкие лапы обеспечивают якорю большую держащую силу.
4. Увеличение площади лап увеличивает держащую силу якоря; однако эта сила резко меняется при самых небольших изменениях угла отклонения лап от оси веретена.
5. Держащая сила якоря возрастает по мере его заглубления в грунт.
В результате этих исследований Британским Адмиралтейством было создано две в чем-то схожих между собой конструкции якоря и изготовлено два натурных образца массой 2,64 и 1,63 т. Их назвали АС-11 и АС-14 (рис. 184 и 185).
При испытаниях на крейсере и эсминце эти якоря показали держащую силу в 17,5 и 13 тс на 1 тс своего веса. В 1960 г. оба якоря утверждены типовыми для вновь строящихся кораблей британского королевского флота (вместо стандартного якоря типа ASS — Admiralty Stockiess Standard) и в 1964 г. одобрены Регистром Ллойда.
В первоначальном варианте эти якоря имели пустотелые лапы. Однако их изготовление оказалось сложным и дорогостоящим. Теперь их делают, как и обычные якоря, литыми, и хотя это снизило их держащую силу по отношению к их весу, технология изготовления упростилась.
За последние двадцать лет втяжных якорей с повышенной держащей силой было запатентовано немало, однако те из них, которые хорошо себя зарекомендовали на практике и получили массовое распространение, можно пересчитать по пальцам. Рассмотрим наиболее удачные конструкции современных якорей повышенной держащей силы.

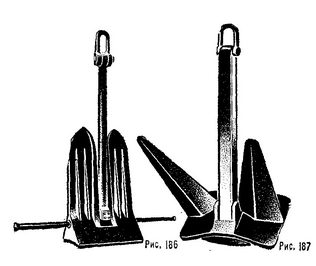

В 1960 г. Управление верфей и доков Великобритании запатентовало якорь, показанный на рис. 186. Ему дали название «Бадокс-Стато». Испытания показали, что его держащая сила равна 15 на иле и 20 кгс на 1 кгс веса на песке. Эти якоря изготавливаются в сварном варианте.
В 1962 г. в Голландии запатентовали якорь, изображенный на рис. 187. На различных видах грунта его держащая сила на 30–50 % превосходит держащую силу якоря Холла, что позволяет сократить массу якоря на 25–40 %. Этот якорь получил название «Пуланкер».
Характерной его особенностью является то, что его лапы сварены из толстых листов и внутри пустотелые. Он уже одобрен почти всеми морскими классификационными обществами и уверенно начинает вытеснять якоря Холла. 18-тонный «Пуланкер» экспонировался на судостроительной выставке в Роттердаме в 1969 г.
Якоря повышенной держащей силы, появившиеся в 70-е гг., имеют одну характерную особенность — сделанные на тренде стабилизаторы, выполняющие функцию штока якорей типа Дэнфорта, но значительно короче. Они стали неотъемлемой частью тренда современных якорей ввиду того, что лапы их максимально сближены, а это, как известно, делает якорь валким при протаскивании на грунте. Самыми удачными втяжными якорями повышенной держащей силы за рубежом сейчас считаются якоря типа «Юнион» (ФРГ, рис. 188) и якорь Стокса (рис. 189).
