Якорное устройство для малых судов — это та область судостроения, которая привлекла внимание многих тысяч изобретателей разных стран. Желание обеспечить небольшое судно легким, удобным и надежным якорем толкнуло на путь изобретательства людей самых разных профессий. В этом убеждает нас просмотр патентов на малые якоря, выданные в СССР, Великобритании, Франции, Италии, США, Японии и других странах. Число «якорных патентов» огромно!

Но чертеж якоря, помещенный на карточке патента или в авторском свидетельстве, это еще не якорь, эта всего лишь заявка на ту или иную идею, принцип действия или конструкцию. А конструкция такого ответственного приспособления, как якорь, должна быть, проверена опытом, испытана на практике. Именно поэтому автор не берет на себя смелость вести в этой книге разговор о якорях, которые не прошли

«боевого крещения» и еще не заслужили доверия тех, кто ими пользуется.

Расскажем лишь о тех конструкциях малых якорей, используемых на судах, чертежи и фотографии которых фигурируют на страницах зарубежных каталогов и журналов по парусному и водно-моторному спорту.

198. Адмиралтейские якоря для малых судов

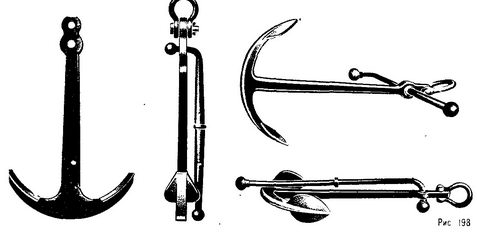

Прежде всего отметим, что на таких судах, как крейсерские яхты и морские катера, в подавляющем большинстве используется якорь, надежность принципа действия которого проверена тысячелетиями, — адмиралтейский. Поскольку на конструкцию этих якорей в малых весовых категориях почти не влияет масштабный эффект, масса некоторых из них не превышает 2 кг. Такие адмиралтейские якоря имеют железные выдвижные штоки, что делает их хранение на борту небольшого судна вполне удобным (рис. 198). Однако такие якоря перед их отдачей приходится вооружать: продевать в веретено выдвижной шток и крепить его чекой. Стремление ускорить эту операцию привело к созданию адмиралтейских якорей со штоками, которые ¦сами становятся в нужное положение на веретене, когда якорь летит в воду.

На рис. 199 показан якорь, запатентованный в 1955 г. американским инженером Вильямом Эбботом. Шток этого якоря, представляющий швеллер небольшого сечения, приварен к направляющей коробке, которая свободно перемещается по винтообразному веретену, состоящему из двух стальных полос. Скоба якоря прикреплена к направляющей коробке у штока. При отдаче' якоря под действием веса рогов шток скользит по двум полосам веретена и, дойдя до ограничителя на его конце, принимает положение, перпендикулярное к плоскости рогов.

199. Якорь Эббота

200. Якорь типа «Рекс»

У конструкции этого якоря есть один существенный ^недостаток: если одна из полос веретена при падении на твердый грунт погнется, то шток будет заклинен и якорь не заберет. Из-за сложности изготовления и высокой стоимости якорь Эббота широкого распространения не получил, хотя он и оригинален. Более прочным и надежным якорем с винтообразным веретеном является якорь типа «Рекс», запатентованный в Англии еще в конце прошлого века. Его устройство не требует объяснения: оно понятно из рисунка. Такие якоря (рис. 200) автору довелось видеть на английских крейсерских яхтах. Их конструкции оригинальны, просты и надежны.

Стремление изобретателей сохранить в конструкции принцип адмиралтейского якоря и в то же время обеспечить максимальное удобство его хранения на судне, когда он не требуется, привело к появлению якорей со складывающимися рогами и штоком. У обычного складного якоря шарнирные рога и выдвижной шток. Этот якорь довольно часто встречается на иностранных яхтах и катерах (рис. 201).

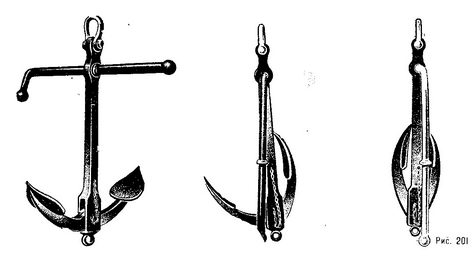

201. Складной адмиралтейский якорь

< image l:href="#"/>

203. Якорь типа «Дериго»

202. Якорь Хотелла

204. Схема

якоря Брука

205. Складной якорь-кошка (США)

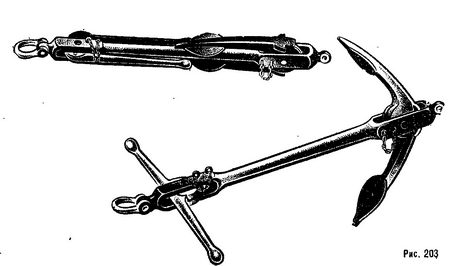

У второго складного якоря конструкции американца Хотелла короткий шток сделан неподвижным, складываются только рога (рис. 202). Якорь типа «Дериго» имеет шарнирное устройство как рогов, так и штока. Эти якоря весьма компактны в сложенном состоянии, однако их конструкция сложна, а наличие болтов и шарниров требует пристального внимания и ухода из- за вероятности ржавления (рис. 203). Ввиду высокой стоимости они изготавливаются по особым заказам, как говорится, на любителя. Профессиональные моряки- и рыбаки относятся к таким якорям скептически. Великий знаток моря и кораблей писатель Джозеф Конрад в своей книге «Зеркало морей» назвал такие якоря «хитроумными игрушками».

Тем не менее отдельные зарубежные фирмы выпускают подобные якоря и в наши дни.

На судах, меньших по размерам, чем крейсерские яхты и катера, чаще всего можно встретить небольшие трех- и четырехрогие якоря-кошки. Они просты, легки и надежны, но неудобны для хранения на судне. Якорь- кошка с торчащими в разные стороны острыми лапами не создает комфорта в тесной лодке и особенно опасен в темноте, когда случайно на него можно наткнуться или даже сесть. Это неудобство якорей-кошек привело к созданию складных многолапых якорей, от самых легких и простых до тяжелых с шарнирными лапами.

206. Английский складной якорь- кошка

Одна из самых первых «механических кошек» была запатентована в начале нашего века датским инженером Бруком (рис. 204). В нижней части винтообразного веретена намертво насажена пара рогов. Вторая пара точно таких же рогов свободно перемещается по спирали веретена. Перемещенная к скобе якоря, она оказывается в той же плоскости, что и неподвижная нижняя пара рогов. Когда такой якорь падал на дно и начинал протаскиваться по грунту, верхняя подвижная пара рогов, зацепляясь за неровности дна, смещалась к противоположному концу веретена, пока не упиралась в неподвижную пару рогов и не разворачивалась перпендикулярно ей.

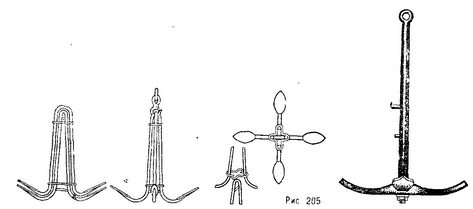

Три варианта современных конструкций складных якорей-кошек показаны на рис. 205, 206, 207.

Якорь-кошку можно использовать на любом маленьком судне, кроме надувного, где возникает опасность прокола. На резиновых лодках лучшую службу сослужит небольшой массы якорь-гриб (рис. 208). На жидком иле лучше использовать грибовидный якорь с отверстиями в «шапке». Они способствуют засасыванию якоря в грунт. Минимальная масса изображенного па рис. 210 грибовидного якоря с тремя отверстиями — 3 кг.
