Говоря о становых якорях повышенной держащей силы, следует заметить, что их основное преимущество перед обычными якорями позволяет сократить их массу на 25–50 %. Для проектировщика якорного устройства судна такая экономия весьма заманчива, особенно при расчете устройства малотоннажных судов. Однако здесь кроется одна опасность — сделать становой якорь слишком легким (хотя по держащей силе он во много раз будет превосходить тяжелый). Всегда следует помнить, что якорю необходим достаточный вес (сила тяжести), для того чтобы выдернуть из цепного ящика половину длины якорной цепи, когда нет возможности вытравить ее брашпилем или шпилем.
И, наконец, нельзя забывать, что может возникнуть такая ситуация, когда судно вынуждено будет стать на якорь на скальном
10 Якоря для малых судов
Втяжные якоря малых весовых категорий
Кораблестроители, проектирующие судовые, якорные устройства, и моряки, ими пользующиеся, давно заметили, что держащая сила якорей одной и той же конструкции сильно изменяется в зависимости от их весовой категории. Например, если взять якорь Холла весом 3 тс и по его чертежам изготовить подобный же якорь, скажем, в 3 кгс, то держащая сила этой «малютки» по отношению к его весу будет намного ниже, чем у большого холловского якоря по отношению к 3 тс его веса. Это объясняется масштабным эффектом. Именно поэтому почти все применяемые конструкции становых якорей выпускаются в определенных (больших) весовых категориях и не изготавливаются в малых.
Бывает и наоборот: держащая сила становых якорей падает по мере увеличения их весовой категории. Здесь причина та же — масштабный эффект, и объяснить это можно тем, что отношение площади якоря, которая оказывает сопротивление при вхождении его в грунт, к его весу будет с точки зрения величины держащей силы лучше у якоря в 3 кгс, чем у якоря в 3 тс, поскольку вес увеличивается пропорционально кубу, а площадь — пропорционально квадрату линейных величин. Вот почему проектировщикам всегда следует иметь в виду, что одни конструкции становых якорей хорошо работают только в тяжелых весовых модификациях, другие — только в легких. В самой меньшей степени это относится к классическому якорю — адмиралтейскому, и доказательством этому служит тот факт, что уменьшенная его копия в 5 кг считается надежным якорем для яхты, шлюпки или катера.
Вышеупомянутое свойство якорей побудило многих изобретателей заняться поисками новых решений в создании конструкций втяжных якорей для таких относительно малых судов, как буксиры, траулеры, прогулочные катера, лоцботы и пр.

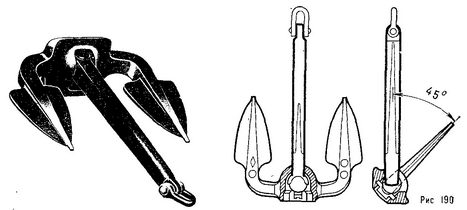

190. «Клип-анкер»
Правильный выбор того или иного типа якоря для проектируемого судна небольшого тоннажа — очень важный вопрос. Нередко проектировщик, выполняя в своих расчетах все нормативы Регистра СССР, оказывается не в состоянии сделать якорное устройство судна достаточно легким. И не всякому корабелу приходит на ум отказаться от традиционного и, по мнению многих, универсального якоря Холла и принять более новую конструкцию якоря повышенной держащей силы, что иногда позволяет уменьшить массу (вес) якоря вдвое.
191. Так называемый «американский якорь»
Когда проектировали судно на подводных крыльях «Спутник», подсчитали, что суммарная масса его двух традиционных холловских становых якорей составляет 630 кг. В результате замены типа якоря удалось обойтись всего одним якорем повышенной держащей силы массой 125 кг, а вместо 200 м якорной цепи калибром 20 мм
Корабелы Западной Европы, проектируя буксиры, небольшие транспортные и промысловые суда, избегают применять якорь Холла, когда нужен якорь массой менее полутонны. В этих случаях они отдают предпочтение так называемому «клип-анкеру» — якорю облегченной конструкции, предложенному еще в начале нашего века английским инженером Гриффином (рис. 190).
В настоящее время за рубежом применяется не менее десятка модификаций «клип-анкера» в 50-500 кг. Они с успехом используются и на речных судах.
192. Американский якорь типа «Нэйви»
193. Якорь Виллиса
195. Якорь типа «Суивел» (с шаровым соединением)
196. Якорь типа «Темза»
194. Якорь «морские клешни»
197. Якорь «Антей» Малиновокого
Почти все самоходные баржи ФРГ, Нидерландов, Бельгии и Франции снабжены «клип-анкерами».
К числу облегченных втяжных якорей, получивших наиболее широкое, распространение на Западе, следует отнести так называемый «американский якорь» (рис. 191), якорь типа «Нэйви» («Военно-морской») (рис. 192), якорь Виллиса (рис. 193), якорь, получивший название «морские клешни» (рис. 194), и якорь с шаровым соединением веретена типа «Суивел» (рис. 195). Все эти якоря отличаются от якорей большой массы более сложными формами и тщательной отделкой деталей, что, конечно, увеличивает стоимость их изготовления. Одним из самых распространенных якорей этого типа является якорь типа «Темза», запатентованный еще в 1903 г. (рис. 196).
Заслуживает внимания конструкция якоря «Антей», разработанная в 1970 г. мастером спорта СССР Г. Малиновским (рис. 197).
Якорь состоит из двух основных частей: веретена и лап, составляющих одно целое. Отливки для якоря весьма просты и не требуют для обработки квалифицированной рабочей силы. Практически якорь можно собрать сразу же после зачистки облоя с отлитых деталей. Эксплуатация опытной партии якорей Малиновского на малых судах показала их полную практическую пригодность.
Якоря для яхт, катеров и лодок
Любовь к водной стихии, лодкам, веслам и парусу присуща людям с первобытных времен. Человек издревле стал корабелом, моряком, рыбаком и остается им поныне. Если сегодня количество военных, торговых и промысловых судов, находящихся в эксплуатации, исчисляется сотнями тысяч, то число единиц «москитного флота» — яхт, катеров и лодок всевозможных типов составляет миллионы. И на всех них, может быть за исключением самых маленьких, есть якоря… Миллионы якорей! Сотни конструкций!
