213. Якорь Мацюка
210. Грибовидный якорь с отверстиями для присоса на иле
214. Якорь Пономарева
Для плотного песчаного грунта лучше подойдет
В области создания новых конструкций якорей для «москитного флота» перед изобретателями открывается широкое поле деятельности. Причем задача их облегчается двумя обстоятельствами, а именно: 1) малое спортивное судно обычно плавает в одном определенном районе (в отличие от океанского грузового судна, которому приходится бывать в разных морях). Это позволяет изобретателю точно узнать характер грунта, на котором будет использован его будущий якорь; 2) малая весовая категория проектируемой конструкции якоря позволяет без особых затрат сделать ее модель максимально приближенной к оригиналу и проверить ее работу в натурных условиях. Это исключает сложные расчеты, связанные с масштабным эффектом и с разницей грунта в лабораторном лотке и в натуре.

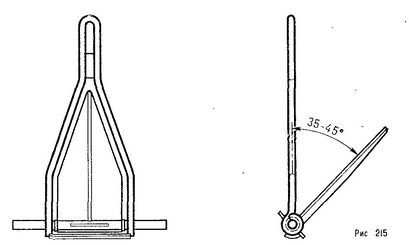

215. Якорь Курбатова
216. Якорь типа «Трезубец»
217. Якорь Нурса
Теперь коротко остановимся на основных тенденциях в проектировании малых якорей.
Опасение возникновения явления пары сил в работе якоря с двумя широко расставленными лапами толкнуло многих изобретателей на разработку конструкций якорей с одной рабочей лапой.
Сейчас уже трудно утверждать, кто первый предложил эту идею. Англичане говорят, что однолапый якорь изобрел их соотечественник по фамилии Пайпер, когда якобы обгладывал курицу. В Англии, как и в других странах, есть такая игра-шутка — тянуть в разные стороны куриную грудную косточку, пока она не переломится. При этом выигрывает тот, у кого в руке останется стык. Именно эта косточка якобы и натолкнула Пайпера на мысль о V-образном веретене якоря с одной лапой. Известно, что на такой якорь Пайперу в 1821 г. выдали патент.
Кроме якоря Пайпера, весьма распространенной в прошлом веке была вполне оправдавшая себя конструкция якоря, изображенного на рис. 212. Это однолапый якорь уже упомянутого нами шотландца Тайзака.
В наш век запатентовано и разработано много конструкций однолапых якорей. Вот наиболее удачные из них. Советский инженер В. Мацюк (1935 г.) разработал конструкцию якоря облегченного типа. Веретено якоря (рис. 213) сделано в виде рамы, несущей на одной стороне широкую лапу, имеющую с каждой стороны по два ребра жесткости. Конструкция рамы и лапы сварная из стали. При небольшой массе якорь имеет на мягком грунте значительную держащую силу. Он был задуман для использования гидросамолетами и глиссерами в районах с песчаным грунтом.
Оригинален якорь советского инженера В. Пономарева, изобретенный им в 1953 г. (рис. 214). Он состоит из рамы в форме равнобедренного треугольника, основанием которого является ось лапы. Для стабильности якоря на грунте его лапа имеет боковые рога с фланцами. Для обеспечения втягивания рамы в клюз центр тяжести лапы расположен ниже оси
218. Якорь Дуерра
219. Якорь Колина
220. «Якорь-обруч»
Прост, легок и удобен для использования на малых судах появившийся сравнительно недавно однолапый якорь советского изобретателя Курбатова. На рис. 215 дан чертеж этого якоря массой 2,5 кг.
Спустя год после появления якоря Мацюка за рубежом было создано несколько аналогичных конструкций, самыми надежными из которых оказались «Трайдент», что на русский язык переводится как «трезубец» (рис. 216), якоря американцев Нурса (рис. 217), Дуерра (рис. 218) и якорь, запатентованный французом А. Колином (рис. 219).
Необычен по принципу действия якорь-обруч, изображенный на рис. 220. Его запатентовал в 1947 г. американец Томпсон. Конструкция предельно проста. Стальной прут изогнут в виде восьмерки и сварен в стыке. Это как бы веретено и одновременно шток якоря. По диаметру большого кольца укреплен стальной стержень, к которому приварена согнутая под углом примерно 75° стальная полоса. Это лапы якоря. Трос крепится к малому кольцу «восьмерки». Обруч может упасть на любую из двух сторон. При протаскивании под действием натяжения троса нижняя лапа зарывается в грунт, а верхняя, упираясь в край обруча, ограничивает ее разворот. Такой якорь прост в изготовлении. Он неплохо держит, и его можно использовать для зачаливания за врытый на берегу кол.
Оригинален так называемый «плоский якорь», рассчитанный на использование на песке и иле (рис. 221). Одно время он применялся на английских гидросамолетах.
На американских спортивных судах чаще других конструкций якорей можно встретить упомянутый нами ранее якорь-плуг Тейлора (CQR), якорь Нортхилла, модификации которого бывают складными (рис. 222), и десяток модификаций легких якорей Дэнфорта (рис. 223.).
221. Так называемый «плоский якорь»
222. Складной якорь Нортхилла
Вошедшие в 50-е гг. в мир катеров и яхт, как говорится, с триумфом и разрекламированные многими фирмами-изготовителями якоря Дэнфорта за тридцать лет их применения на больших и малых судах показали, помимо своих хороших свойств, и ряд плохих. Например, они почти непригодны для использования на крупной гальке. На этом грунте они перемещаются скачками, забирая в очень редких случаях. На «плывущих» грунтах, как, например, жидкий ил, якорь Дэнфорта погружается в него головной частью с лапами, отклоненными вверх (из-за отсутствия захватов), и не забирает. На глине и твердом иле у этих якорей при изменении направления тяги каната в горизонтальной плоскости гнутся веретено и шток. На всех видах твердого грунта якорь Дэнфорта малой массы долго скользит на носке одной из лап и конце штока, не забирая. Но если уж якорь забрал на плотном грунте и тяга каната значительна, то якорь настолько глубоко зарывается в грунт, что одному человеку вручную его невозможно вытащить. Усилие выламывания якоря Дэнфорта из грунта доходит до 40 % его держащей силы.
