Крылатые ракеты внешне напоминают реактивные самолеты-истребители.
4. В зависимости от возможности управления в полете все боевые ракеты делятся на две группы: на управляемые и неуправляемые.
Подавляющее большинство ракет являются управляемыми, причем управление может происходить как на части траектории полета (например, баллистические ракеты управляются только на начальном, активном участке траектории), так и на всем протяжении полета. Возможность управления полетом ракет на траектории существенно увеличивает точность стрельбы. По способу управления все управляемые ракеты делятся на четыре основных класса: с автономным управлением, телеуправлением, самонаведением и с комбинированным управлением.
У неуправляемых ракет направление полета в момент старта определяется положением пускового
Современные ракеты стран НАТО представляют собой сложный агрегат с корпусом цилиндрической или сигарообразной формы длиной от 1,8 до 30 м и диаметром от 0,15 до 3,0 м, имеющим обтекаемую головную часть, небольшие крылья (на некоторых) с размахом от 1,5 до 6,1 м и стабилизатор в кормовой части. В корпусе ракеты размещаются реактивный двигатель, топливо, боевое взрывчатое вещество от 30 до 1500 кг и система приборов управления. Вес ракеты колеблется от 5 до 8000 кг. Скорость полета достигает 5000 км/ч. Дальность полета свыше 8000 км при высоте траектории полета от 10 до 100 км.
Рис. 21 Боевые корабельные ракеты:
а) баллистическая ракета иностранной подводной лодки 1 – обтекатель голоьнои части 2 – боевая часть, 3 – отсек приборов систeмы управления, 4– блок инерционной системы наведения 5-корпус двигателя 2-й ступени, в – apматура управления вектором тяги РДТТ 2 и ступени 7 – сопло 8 – корпус двигателя 1-й ступени, в – защитное покрытие, 10 – башмаки центровки ракеты в пусковой трубе, и – привод поворотного сопла, 12 – поворотное сопло РДТТ 1-й ступени,
б) отечественная спаренная пусковая установка ЗУР корабельного типч и схемы компоновки зенитных управляемых ракет I – жидкостной со стартовой ступенью (РДТТ) II – твердотопливный; III – жидкостной с ВРД
и стартовым РДТТ, IV – схема расположения крыльев и рулей-1 – корпус, 2 – взрыватель, 3 – воздушный руль, 4 – боевая часть 5 – приборы управления, в – бак для горючего, 7 – арматура подачи топлива; 8 – крыло, 9 – бак для окислителя, ю – элерон, и – камера сгорания, 12 – газоструйные рули, 13 – механизм отделения ускорителя, и – воспламенитель, 15 – заряд твердого топлива, 16 – стабилизатор стартовой ступени, 17 – воздухозаборник, 18 – радиопрозрачный обтекатель, 19 – головка самонаведения, 20 – воздухопровод, 21 – камера сгорания ВРД 22 – стабилизаторы маршевой ступени
в) конструктивная схема управляемой ракеты воздушного боя, 1 – коор-динатор цели, 2 – воздушный руль, 3 – привод руля, 4 – боевая часть и взрыватель, 5 – аппаратура системы управления в – бортовые источ-ники питание, 7 –
Современные ракеты обладают большой точностью попадания в надводную (наземную) и воздушную цель. Это достигается путем управления ракетой при помощи сложных радиоэлектронных приборов, работающих или на принципах самонаведения («Экзосе»), или на принципах направления полета ракеты по радиолокационному лучу, посылаемому с корабля, запустившего ракету
На рис. 21 даны схемы внутреннего устройства.
а) баллистической ракеты иностранной подводной лодки; б) зенитных управляемых ракет (с отечественной спаренной пусковой установкой ЗУР корабельного типа); в) управляемой ракеты воздушного боя (класса «воздух – воздух»).
Классификация ракет военно-морского флота производится по их назначению в зависимости от задач в вооруженной борьбе на море.
Так, подводные лодки вооружаются баллистическими и крылатыми ракетами класса «корабль – земля» («корабль – корабль») для нанесения ударов по объектам на территории противника, а также по его боевым кораблям и транспортным судам. При этом баллистические ракеты запускаются как из подводного, так и из надводного положений, а крылатые – только из надводного.
Ракеты морской авиации – одно из главных ее средств в борьбе с авианосцами и подводными лодками противника. Для этой цели морская авиация применяет крылатые ракеты классов «воздух – корабль» и «воздух – земля». Для обороны от воздушного противника морская авиация вооружена ракетами класса «воздух – воздух».
Основным оружием современных боевых надводных кораблей являются управляемые крылатые, зенитные и противолодочные ракеты, а также неуправляемые реактивные снаряды. Ракетами класса «корабль – корабль» вооружаются крейсера, эсминцы и катера, которые взаимодействуют с подводными лодками и морской авиацией. Предназначены они для нанесения мощных ударов по надводным кораблям противника.
Корабельными зенитными ракетами вооружаются специальные корабли, предназначенные для охраны соединений надводных кораблей, а также авианосцы, крейсера и эсминцы.
Для эффективного и надежного поражения воздушных целей противника на малых, средних и больших высотах на вооружении кораблей состоят ЗУР различных радиусов действия.
Поражение воздушных целей (самолетов или крылатых ракет) мощными боевыми зарядами сснпткых ракет производится с большой точностью. Если же часть прорвется через зону поражения ЗУР, то на ближних подступах вступает в борьбу с ними корабельная зенитная артиллерия.

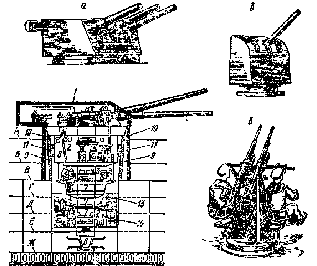

Рис. 22. Корабельная артиллерия:
а) орудийная башня крейсера: 1 – боевое отделение башни; 2 – рабочее отделение; 3 – перегрузочное отделение, 4 – зарядное отделение; 5 – снарядное отделение, 6 – основание башни со штырем; 7 – податочная тру-ба; 8 – элеватор для подачи зарядов и снарядов, 9 – жесткий барабан; 10 – ролики; 11 – катки; 12 – алектропривод; 13 – стеллагки для зарядор; 14 – стеллажи для снарядов, А, Б, В, Г, Д, Е, Ж-палубы (А – верхняя
палуба, Ж – второе дно);
б) 120-мм артиллерийская установка;
в) спаренная зенитная установка от самолетов или крылатых ракет
Корабельная артиллерия в современных условиях применяется главным образом для обороны кораблей от авиации, крылатых ракет и носителей торпедного оружия. Она может быть использована для обстрела побережья противника при поддержке десанта.
По калибру корабельная артиллерия делится на крупнокалиберную (100-203 мм), среднего калибра (76-90 мм) и малокалиберную (менее 76 мм).
