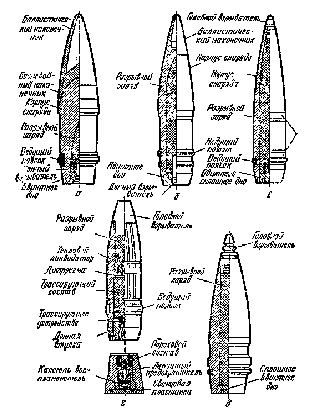

Рис. 23. Типы снарядов для корабельной артиллерии:
а) бронебойный; б) фугасный; в) осколочно-фугасный; г) осколочно-трассирующий; д) дистанционная граната
По способу оборудования корабельные артиллерийские установки могут быть башенными (рис. 22, а), палубно-башенными и палубными (рис. 22, б, в). Палубные, в свою очередь, делятся на открытые и щитовые.
Современные корабельные артиллерийские установки

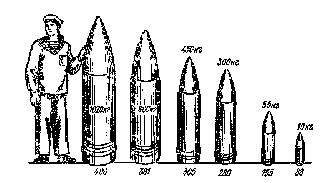

Рис. 24. Сравнительная диаграмма снарядов морской артиллерии в зависимости от калибра
Калибр и количество орудий на корабле определяются классом корабля. На старых артиллерийских кораблях артиллерия, отвечающая главному назначению корабля, называется артиллерией главного калибра.
Снаряды (рис. 23) для корабельной артиллерии разделяются на следующие типы: бронебойные, служащие для разрушения бронированных морских и береговых целей; фугасные – для поражения целей, защищенных слабой броней, живой силы и техники; осколочно-фугасные – для поражения легких морских и береговых целей, живой силы и техники; осколочно-трассирую-щие – для стрельбы по воздушным целям и малым кораблям; дистанционные грачаты – для поражения воздушных целей и живой силы противника. Кроме того, имеются осветительные и зажигательные снаряды, название которых вытекает из самого их назначения. Вес снарядов зависит от их калибра (рис. 24).
В настоящее время на зарубежных малых кораблях стали применять легкие комбинированные комплексные установки из спаренных 20-мм автоматов и пусковой установки с 16 направляющими для запуска 80-мм ракет класса «корабль – корабль». Ракета имеет боеголовку весом до 900 г; стабилизаторы на ней во время нахождения в установке складываются и раскрываются автоматически после пуска. Пуск ракет осуществляется попарно с каждой стороны установки (рис. 25).

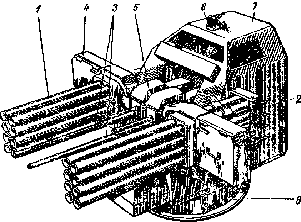

Рис. 25. Схема общего вида канадской комбинированной ра-кг тно-артидлерийской установки спаренных 20-ми автоматов и пусковой установки для 80-мм ракет класса «кораоль
корабль»:
1 – направляющие; 2 – пусковое устройство; 3 – стволы автоматов, 4 – магавины автоматов; 5 – 20-мм автомат; в – оптический перископический прицел; 7 – защитный купол; 8 – опорный
контур
Торпедное вооружение состоит из торпедных аппаратов, приборов управления и торпед. Торпедные аппараты надводных кораблей устанавливаются на верхней палубе, обычно в средней части корабля. В зависимости от числа труб торпедные аппараты называются трех-, четырех- и пятитрубными. На подводных лодках торпедные аппараты располагаются в носовой и кормовой частях корабля.
Торпеда – самодвижущийся и самоуправляемый подводный снаряд, предназначенный для разрушения наиболее уязвимой подводной части корабля. Скорость современной торпеды более 50 узлов. Вес взрывчатого вещества (обычно тротила) – 300-400 кг. Общий вес современной торпеды превышает 2 тонны. Торпеда имеет сигарообразную форму, ее длина до 8 м и диаметр до 60 см. Выстреливается она из аппарата при помощи порохового
Торпеды могут быть с контактными и неконтактными взрывателями, т. е. могут взрываться или при ударе о корабль, или проходя под ним. В зависимости от применяемого в торпеде двигателя, который сообщает ей поступательное движение, торпеды могут быть парогазовые, электрические и реактивные.
Парогазовая торпеда при движении оставляет за собой хорошо видимый след на поверхности воды, что сильно демаскирует ее. Электрические и реактивные торпеды при движении следа не оставляют.
Электрические торпеды получают движение от мощного электродвигателя, который питается от аккумуляторной батареи. Реактивная торпеда движется за счет реактивной силы, возникающей при сжигании топлива в реактивном двигателе торпеды (рис. 26).
Минное вооружение состоит из контактных и неконтактных якорных и донных мин различных типов, а также устройств для их постановки: минных постов постановки мин, минных рельсов и перекатов между рельсами.
Мины – весьма действенное средство борьбы на море, особенно при использовании их на морских торговых путях противника и против его подводных лодок. Ставят мины в своих водах или в водах противника с целью уничтожения его кораблей. В корпус мины, кроме взрывчатого вещества, вес которого у больших мин достигает 800 – 1000 кг, помещают взрыватель и различные механизмы, затрудняющие траление мин.
По способу взрыва мины подразделяются на контактные (гальваноударные, ударно-механические и антенные), которые взрываются от соприкосновения с корпусом корабля, и неконтактные (магнитные, акустические и магнитоакустические). Эти мины взрываются под днищем корабля без соприкосновения с его корпусом (рис. 27).
Для защиты минных заграждений из якорных мин применяются минные защитники, которые ставятся впереди линий якорных мин и предназначаются для затруднения траления мин. При помощи резаков или подрывных патронов они перерезают или перебивают тралящую часть трала или параван-охранителя.

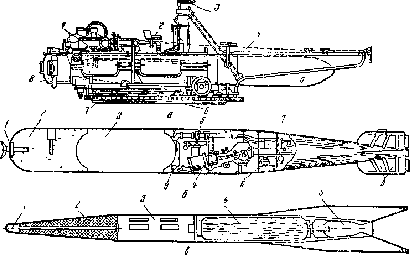

Рис. 26. Торпедное оружие:
а – схематический чертеж торпедного аппарата 1 – электрический привод для вращения торпедного аппарата, 2– место наводчика, з – аппаратный при-пел, 4 – труба торпедного аппарата,
5 – торпеда, 6 – неподвижное основание, 7 – поворотная платформа, 8 – крышка.
б – торпеда: 1 – лобовой ударник 2 – зарядное отделение 3 – резервуар сжатого воздуха, 4– двигатель, 5-подогревательный аппарат, 6– гидростатический аппарат управления ходом торпеды по глубине, 7 – гироскоп, управляющий ходом торпеды по направлению 8 – резервуар для керосина, 9 – гребные винты, в – схема самонаводящейся противолодочной торпеды: 1– излучатель в приемник системы самонаведения; 2 – боевая часть, 3 – приборы управления, 4 – бак с топливом, 5 – двигатель
