Для траления акустических мин используются акустические тралы – устройства, излучающие в воду звуковые колебания, которые воздействуют на акустический взрыватель мины
Для борьбы с мирами на военных флотах создана противоминная оборона (ПМО), в которую входят корабли траления, корабли и самолеты наблюдения со специальными радиолокационными станциями, предназначенные для обследования наиболее важных районов и морских путей.
Тралы являются основным средством уничтожения мин. Они буксируются за кормой тральщиков. В настоящее время во многих флотах буксировка тралов (траление) производится с помощью вертолетов, что обеспечивает большую
Для обнаружения подводных минных заграждений на кораблях и специальных сооружениях под водой устанавливаются акустические средства наблюдения и обнаружения.
Широко используются для поиска мин водолазы, снабженные специальными индивидуальными аппаратами для быстрого передвижения под водой и приборами для обнаружения мин на больших расстояниях.
Здесь хотелось бы отметить, что минное оружие стало впервые применяться в России. Еще в середине прошлого столетия академик Б. С. Якоби разработал конструкции первых гальванических и гальваноударных мин. После испытаний минное оружие прочно вошло в систему русских оборонительных средств на море.
УСТРОЙСТВО НАДВОДНОГО КОРАБЛЯ
Морской корабль представляет собой сложное инженерное сооружение, состоящее из корпуса, надстроек с постами и командными пунктами, вооружения, боевых и технических с-редств, средств защиты механизмов, устройств, систем и оборудования.
Прежде чем построить корабль, его нужно спроектировать, произвести необходимые расчеты корпуса, размещения и установки механизмов и вооружения, составить рабочие чертежи. По этим чертежам рабочие судоверфи под руководством инженеров построят корпус корабля. Корпус собирают на прочном фундаменте (стапеле), который сооружается на берегу с некоторым уклоном к воде. Часть стапеля продолжается под водой, чтобы готовый корпус можно было спустить на воду.

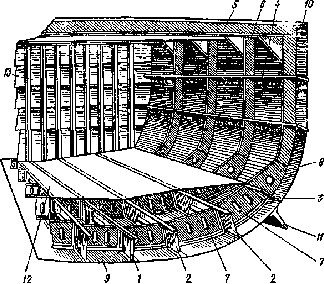

Рис. 32. Набор стального корпуса судна:
1 – вертикальный киль, 2 – днищевые стрингеры, 3 – крайний междудонный лист, 4 – бортовые стрингеры, 5 – бимс, б – бортовой шпангоут, 7- флора, 8 – кница, 9 – днищевой пояс обшивки, 10 – ширстрек, 11 – боковые кили, 12 – настил второго дна, 13 – поперечная водонепроницаемая переборка
Корпус корабля состоит из набора (системы продольных и поперечных связей, образующих остов корабля), обшивки, палуб и переборок. К набору относятся: киль, штевни, стрингеры, шпангоуты, флоры, бимсы и др (рис. 32) Обшивка кораблей делается стальными листами, покрывающими набор. Она обеспечивает водонепроницаемость и прочность корабля. Палубой называют горизонтальный стальной водонепроницаемый настил, идущий от носа до кормы корабля. На современных больших кораблях имеются верхняя, средняя и нижняя палубы. Настилы, расположенные, как правило, ниже нижней палубы и идущие не по всей длине корабля, называются платформами.
Носовая часть верхней палубы называется баком, средняя – шкафутом,
Стенки, разделяющие корпус корабля на отдельные отсеки, называются переборками. Водонепроницаемые переборки делят корпус на водонепроницаемые отсекг, которые в случае повреждения корпуса препятствуют распространению забортной воды по всему кораблю, чем обеспечивают его живучесть.
О живучести корабля заботятся еще при его проектировании. Нод живучестью следует понимать способность корабля противостоять боевым и навигационным повреждениям, воздействию пожара, средств массового поражения противника. Для этого все механизмы и устройства на корабле располагают так, чтобы противник не смог их одновременно вывести из строя. С этой же целью предусматривают достаточный резерв энергии, обеспечивающий бесперебойную работу средств движения, связи, вооружения и других технических систем.
Бортом корабля называется боковая сторона корабля. Если стать лицом к носу корабля, то справа будет правый борт, а слева – левый. Носом считается передняя часть корабля, а его заднюю часть называют кормой.
Носовая оконечность корпуса корабля заканчивается форштевнем, а кормовая – ахтерштевнем. Форштевень и ахтерштевень являются продолжением киля, к ним прикрепляются концы стрингеров, бортовые листы обшивки и боевой брони. К ахтерштевню подвешивается руль.
Стрингеры представляют собой стальные длинные продольные балки или пластины, которые ставятся перпендикулярно к обшивке и шпангоутам для увеличения продольной прочности корабля.
Шпангоутами называются поперечные ребра корпуса корабля. К ним крепятся стрингеры, бортовая и днищевая обшивки. Шпангоут, расположенный в самом широком месте корпуса, называется мидель-шпан-гоутон. Левые и правые ветви шпангоутов сверху соединяются при помощи книц поперечными горизонтальными связями, называемыми бимсами. Бимсы служат балками для настила палуб, они поддерживаются вертикальными стойками – пиллерсами. Промежуток между двумя смежными шпангоутами называется шпацией.
Сооружения, расположенные на верхней палубе корабля (в один-два или больше ярусов), называют надстройками.
Носовая надстройка служит для размещения служебных помещений, кают-компаний, кают офицеров, боевых постов и командных пунктов. В верхней части носовой надстройки размещаются боевая рубка, штурманская рубка, радиорубка. Впереди боевой рубки или выше ее размещаются ходовая рубка и ходовой мостик. В самой верхней части носовой надстройки устанавливаются дальномеры, радио- и радиолокационные антенны, разные приборы и механизмы управления, средства зрительного наблюдения и связи.
На современных больших боевых кораблях основу носовой надстройки составляет башенная мачта, вокруг которой располагаются все этажи или ярусы постов наблюдения и управления.
На верхней части мачты на высоте 20-30 м от воды размещаются дальномерные посты управления артиллерией главного калибра, а ниже – посты наблюдения за воздухом и морем. Здесь же, в боевой рубке, размещается главный командный пункт (ГКП).
На одной из верхних площадок оборудуются командные пункты и посты по управлению зенитным, торпедным и противолодочным оружием. Выше всего на башенной мачте устанавливаются антенны радиолокационных станций (навигационных и ракетно-артилле-рийских).
Средняя надстройка на большинстве кораблей образуется машинным кожухом, над которым возвышается одна или две трубы, и шлюпочными рострами. Обычно вокруг кожуха располагаются камбуз, посудомойка, кипятильник, сушилка и другие подсобные помещения.
