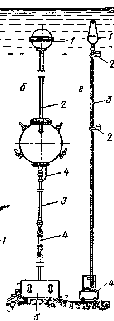

Рис. 27. Мины и минный защитник:
а – гальваноударная мина: 1 – предохранительный прибор 2 – колпак со склянкой и батарейкой, 3 – запальный стакан, 4 – зарядная камера б – антенная мина с верхней и нижней антеннами, 1 – буек 2 –
Минные заграждения ставят не только со специально оборудованных кораблей – минных заградителей, но и с других кораблей (подводных лодок, катеров и самолетов), специально оборудованных для этого.

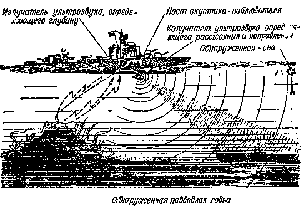

Рис. 28. Схема работы гидроакустической станции корабля
В зависимости от назначения различают следующие виды минных заграждениям;: активное – поставленное в водах противника; позиционное – для создания морских укрепленных позиций; оборонительное – для обороны подходов к своему побережью; маневренное, которое выставляется непосредственно перед боем или во время боя и предназначается для ослабления противника в ходе боя.
Противолодочное вооружение и средства борьбы с подводными лодками разделяются на активные и пассивные.
К активным относятся средства обнаружения и уничтожения подводных лодок.
Так, для обнаружения подводной лодки противника корабли оборудуются специальными гидроакустическими и гидролокационными устройствами. Для уничтожения подводных лодок на вооружении кораблей имеются: противолодочные ракетные комплексы, самонаводящиеся противолодочные торпеды, глубинные бомбы, сбрасываемые сериями при помощи бомбометов или многоствольных бомбовых установок.
Рис. 29. Противолодочный ракетный комплекс:
а – пусковая установка противолодочною управляемого оружия (ПЛУРО) типа «Асрок» (США) 1 – тумба с поворотным устройством по горизонтали на 350°, г – поворотное устройство по вертикали на 85°, 3 – четыре спарен-ные кассеты с 8 ракетами, 4 – устройство управления стрельбой ракетами, б – отделение торпеды от ракеты в ПЛУРО, 1 – ракета (РДТТ), 2 – акустическая торпед), 3 – Парашют
Противолодочные ракетные комплексы (рис. 29) помимо самих ракет включают многоствольные пусковые (стартовые) установки, аппаратуру управления стрельбой и гидролокационные станции. Противолодочная ракета, по существу, является ракетой-торпедой и перед обычной противолодочной торпедой имеет ряд преимуществ:
– во-первых, ракетой обстреливается подводная лодка на больших дистанциях вне досягаемости торпед подводной лодки;
– во-вторых, ракета в несколько раз быстрее и точнее поражает цель, т. к. скорость полета ракеты выше, чем ход юрпеды в воде, благодаря чему подводная лодка не успевает уйти из-под атаки;
– в-третьих, ракета большую часть маршрута летит в воздухе и не может быть обнаружена гидроакустической аппаратурой лодки, т. к. приводнение ракеты происходит в районе цели и тем самым обеспечивает внезапность и скрытность удара.
По своей конструкции противолодочная ракета представляет собой сочетание обычной торпеды с ракетным ускорителем. Она состоит из двух частей: ракеты с двигателем твердого
Противолодочный корабль, обнаружив цель с помощью гидролокационной станции, вводит ее координаты в электронно-вычислительную машину, которая определяет параметры движения противолодочной ракеты до встречи с целью. Запуск производится с направляющей стартовой установки, которая разворачивается в сторону цели с заданным углом возвышения. Ракета в полете набирает сверхзвуковую скорость, после чего отделяется ускоритель (РДТТ), и далее по баллистической траектории летит только торпеда, которая приводняется вблизи подводной лодки противника. При погружении торпеды на определенную глубину в ней начинает действовать акустическая система самонаведения, которая при помощи микрофонов улавливает колебания (шумы), издаваемые подводной лодкой, и преобразует их в электрические сигналы, необходимые для выработки команд на рулевые приводы управления торпедой.

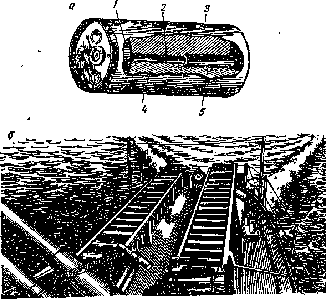

Рис 30. Глубинные бомбы иностранных кораблей а – устройство обыкновенной глубинной бомбы, 1 – гидростат, 2– запальный стакан, 3 – корпус, 4 – взрывчатое вещество, 5 – детонатор,
б – бомбосбрасыватель,

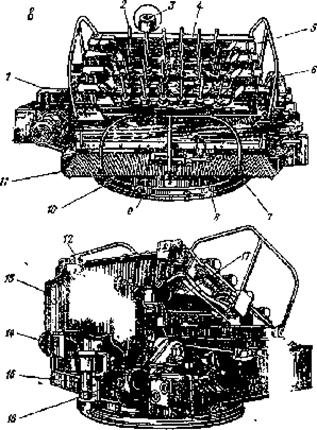

в – схема бомбометной установки, 1-силовой привод горизонтального наведения, 2 – направляющая, 3 – центральный контакт цепи стрельбы, 4- люлька, 5, б– подшипники, 7- рама люлек, 8 – центрирующий палец; 9 – амортизатор, 10– основание, 11– татформа, 12– контролер горизонтального наведения, 13 – контролер вертикального наведения, 14– замыкатель Цепи стрельбы, 15– привод ведущей шестерни горизонтального наведения, 16– усилитель привода горизонтального наведения, 17– пускатель привода горизонтально о наведения
Противолодочные ракеты могут также выстреливаться из торпедных аппаратов подводной лодки, находящейся в подводном положении.
Глубинные бомбы выстреливаются сериями (по 24 бомбы) из многоствольных бомбовых установок или сбрасываются при помощи бомбосбрасывателей (рис. 30). Бомбы снабжены гидроакустическими взрывателями, которые срабатывают на определенной глубине и подрывают основные заряды.
Бомбометание на корабле осуществляется со специально оборудованного поста бомбометания.
К пассивным средствам борьбы с подводными лодками относятся антенные мины, позиционные и сигнальные сети, противолодочные боны.
Противоминное вооружение служит для уничтожения мин. Состоит оно из тралов и охранителей, а также специального оборудования для их постановки и хранения.
В настоящее время имеются тралы для траления контактных мин и неконтактных якорных мин и тралы для уничтожения неконтактных донных мин.
Против якорных мин применяется буксируемый трал (рис. 31,а). Мины, захваченные тралом, отбуксировываются на мелкое место и при помощи резаков, а также подрывных патронов (устанавливаемых на тралах) отделяются от минрепа. После всплытия мина уничтожается огнем из малокалиберного оружия или при помощи подрывного патрона.

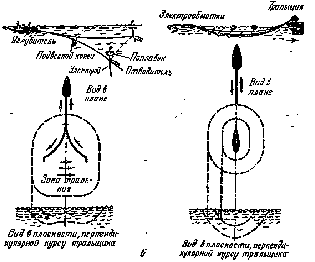

Рис. 31. Тралы: а – для траления якорных мин; б – электромагнитный трал
Траление магнитных и индукционных мин производится электромагнитным тралом (рис. 31, б), который представляет собой кабель или магнитные стержни с обмотками, буксируемые тральщиком. Электрический ток, пропускаемый по кабелю (тралу), создает вокруг него магнитное поле, заставляющее срабатывать магнитный или индукционный взрыватель мины.
