Теперь вернемся к дискам. На них нужно очень точно шилом или острым дюбелем, пробить отверстия для штифтов лопаток. Образующиеся при этом небольшие углубления значительно упростят окончательную сборку ротора турбины. В центре диска пробейте отверстия для оси — куска вязальной или велосипедной спицы. Если она покрыта хромом, то установите ее в патрон электродрели и удалите хром тонкой наждачной

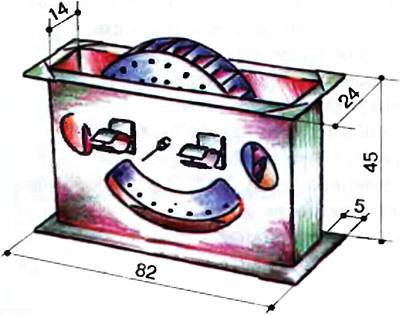

Два готовых диска наденьте на ось и вставьте все лопатки. Выступающие штифты откусите, оставив концы длиной по 1,5–2 мм. Кончики штифтов большего радиуса загните, чтобы плотно прижать диски к лопаткам. Готовый ротор поместите в кожух. Размеры его указаны на рисунке 3. Загнутые края кожуха придают ему жесткость.
На линиях сгиба надрежьте жесть резаком примерно на 1/4 — 1/3 толщины, и она легко и красиво согнется под прямым углом.
Если ось будет вращаться в стенках кожуха без подшипников, отверстия быстро увеличатся и колесо турбины начнет болтаться. Подшипники можно сделать из проволочных спиралек. Наверните на ось голую медную проволоку — по 5–6 витков с каждой стороны. Эти спиральки снимите, оберните полосками жести и пропаяйте. Вот вам и подшипники. Наденьте их на ось и припаяйте к кожуху. Чтобы ось случайно не припаялась к подшипнику, смажьте ее машинным маслом.
В кожухе должно быть технологическое отверстие, через которое можно просунуть паяльник, чтобы припаять ось к ротору при окончательной сборке турбины.
Очень важная деталь — трубка с соплами (рис. 7).
Ее диаметр 6 мм, длина — 70. В старину широко применялись примусы, а к ним продавались форсунки. Эта копеечная деталь была в свое время использована в турбине ее авторами. Сегодня нам придется делать их самостоятельно из куска латуни, а потом припаивать к трубке. Минимальный диаметр отверстия сопла 0,8 мм. Оно расширяется до 2 мм на длине 7 мм. Сопла должны быть спилены наискось (рис. 6).
Готовую турбину можно испытать сжатым воздухом, присоединив к автомобильному насосу. Если все сделано верно, она начнет быстро вращаться, издавая высокий «музыкальный» звук.
В следующем номере мы расскажем об устройстве парового котла для этой турбины.
А.ИЛЬИН
У ВХОДА В МАГАЗИН
Бесперебойные источники питания
Uninterruptible power supply (UPS)
Бесперебойные источники питания — это электротехнические устройства, которые некоторое время обеспечивают напряжением питания другие технические устройства. Вообще системы электропитания жилых и производственных помещений устроены так, чтобы в случае аварии (короткого замыкания) было отключено как можно меньше потребителей энергии. Но, к сожалению, сбои или аварии
Если у вас дома произойдет отключение света, когда вы на компьютере пишете статью или обрабатываете иллюстрацию, то ваша работа может пойти насмарку, хотя вы просидели над ней не один день.
Это, конечно, досадно, но еще хуже, если отключатся компьютеры, обеспечивающие безопасность полета самолетов, или произойдет сбой в банке, где идут многомиллионные денежные операции.
Сейчас, когда в мире очень многое зависит от работы компьютеров, бесперебойность их работы выходит на первое место. Именно для решения проблемы бесперебойности питания технических устройств был придуман бесперебойный источник питания.
Существует два типа UPS — это BACK и SMART. В дословном переводе с английского BACK — значит «назад», а SMART — «прищепка». В самих названиях этих типов кроется принцип действия.
Вот как работают ВАСК-источники: напряжение питания сети (220 В, 50 Гц) поступает через реле-коммутатор напрямую в компьютер. В случае пропадания питания реле-коммутатор переключается на инвертор, который преобразует энергию аккумулятора в напряжение промышленной частоты. Это переключение занимает некоторое время — до 100 миллисекунд. И хотя время это сравнительно мало, его бывает достаточно, чтобы в компьютере произошел сбой. Так что этот тип «бесперебойников» не обеспечивает компьютеру 100 % защиты.
Как же быть? Чтобы защитить приборы, как говорится, на все сто, нужно использовать источники питания типа SMART. UPS этого типа более дорогие, но гораздо качественнее. Работают они следующим образом.
Напряжение питания поступает на выпрямитель, который преобразует сетевое напряжение в постоянное и обеспечивает постоянную зарядку установленного внутри аккумулятора. Затем напряжение с аккумулятора (12 В) поступает на инвертор, который вновь преобразует его в переменное (220 В, 50 Гц), и это напряжение подается на компьютер.
В случае аварии в сети питания такой UPS продолжает выдавать на выходе 220 В, с той лишь разницей, что у него прекращается подзарядка аккумуляторной батареи (аккумулятор, как прищепка, постоянно находится в горячем резерве).
Возникает вопрос: а зачем тогда вообще производят ВАСКи?
Существует множество технических устройств, которые не боятся кратковременного сбоя в электропитании, например, мониторы, ксероксы, телефоны… Их целесообразнее защищать более дешевыми UPS, а системные блоки, как сказано, более дорогим и более качественным SMARTom.
Теперь о параметрах бесперебойных источников питания.
Одним из главных является мощность. Обычно мощность UPS колеблется в пределах ог 200 до 1000 Вт. У самых распространенных мощность составляет 300–350 Вт. Для питания системных блоков этого вполне достаточно. Нужно лишь помнить, что UPS не предназначен для продолжительной работы, а нужен для того, чтобы сохранить информацию в компьютере. За 5 — 10 минут вы должны успеть закрыть все программы и выключить компьютер.
Когда происходит отключение питания и UPS переходит в режим работы от аккумуляторов, он обычно издает звуковой сигнал, предупреждающий о произошедшей аварии.
