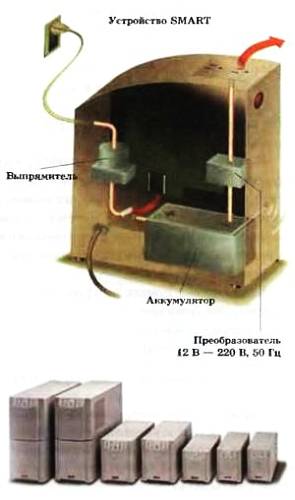

Приобретая UPS в магазине, знайте, что проверить его сразу нельзя, сперва нужно его зарядить. Заряжаются аккумуляторы ИБП от 10 до 20 часов. Только после этого они становятся готовы к работе. И с этого момента, увы, начинается процесс старения аккумулятора. Всего аккумуляторы служат около 4–5 лет.
Когда идет первый цикл зарядки аккумуляторов, не прерывайте его, это пагубно влияет на срок их эксплуатации.
Во время первой зарядки UPS может нагреваться — это нормально.
В UPS используются необслуживаемые герметичные свинцовые аккумуляторы, они конструктивно выполнены так, что электролит вытечь не может, поэтому ИБП можно смело переворачивать. Система удержания электролита основана на применении стекловолоконных сепараторов, что увеличивает максимальный
Саморазряд новых аккумуляторов составляет 3–4 % в месяц. Это означает, что полностью заряженный аккумулятор можно хранить порядка 1 года, но потом следует зарядить заново. У старых аккумуляторов саморазряд увеличивается, это тоже нужно учитывать.
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
КВ на гармониках
Есть простой способ заставить средневолновый приемник без переделок принимать короткие волны. Вот его суть. Гетеродин СВ-приемника вырабатывает не только основную частоту, но и целый «букет» высших гармоник, частоты которых в целое число раз превосходят основную. Попадая в смеситель, гармоники не встречают себе в пару сигнал со входа, отличающийся на 465 кГц, а потому никак себя не проявляют. Понятно, ведь частоты, например, третьей гармоники (2,9…6,2 МГц) намного превышают частотный диапазон СВ, воспринимаемый антенным входом. В то же время, частоты гармоник близки к частотам сигналов коротковолновых (КВ) поддиапазонов.
Поэтому, не делая никаких переключений в СВ-гетеродине, а только подключив к «сигнальному» входу смесителя катушку с соответственно меньшим числом витков, можно принимать и слушать передачи на КВ.

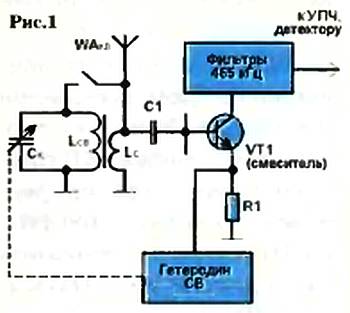

В простейшем виде идея реализуется, если соединить перемычкой в параллель две катушки: контурную и катушку связи штатного диапазона СВ (рис. 1).
При этом частота входного контура будет определяться штатной емкостью КПЕ Ск и малой индуктивностью штатной катушки связи Lсв; сопротивление катушки СВ Lсв велико для частот КВ, что практически исключает ее. Прием можно вести на штыревую антенну WAкв или кусок провода длиной 1…2 м.

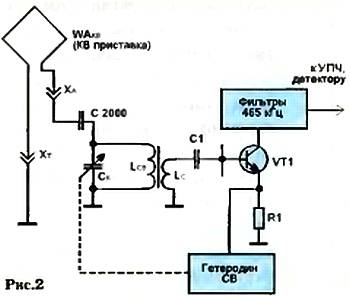

Выбирая индуктивность KB-катушки, можно отдавать предпочтение тому или иному поддиапазону КВ, принимаемому средневолновым приемником. Можно, например, входной КВ-контур оснастить рамочной антенной, разместив порядка 7 витков провода ПЭВ-2 0,31 на тонкой текстолитовой пластине размером 120x65 мм. Витки крепятся в узких прорезях по углам пластины. Присоединение такой КВ-антенны-приставки показано на рис. 2.
Штатный антенный конденсатор Са здесь заменяется более емким. Успешно проявили себя также КВ-приставки с катушкой на ферритовом (марки 600НН, 400НН) стержне сечением 20 мм и длиной 100… 160 мм, укрепленном на задней стенке футляра приемника. Катушка КВ имеет порядка 7 витков провода ПЭВ-2 0,5. А присоединив параллельно КВ-катушке подстроечный керамический конденсатор с максимальной емкостью 30…50 пкФ, можно производить подстройку принимаемой КВ-радиостанции, отчего громкость ее звучания существенно возрастет. При такой переделке прием КВ-радиопередач нередко попадает

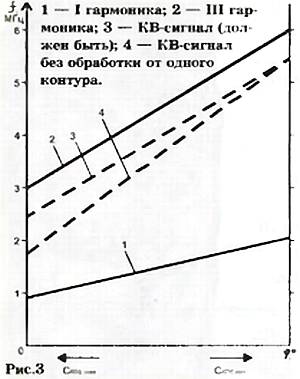

Объяснение провала в приеме поищем на рисунке 3, где показаны спрямленные графики изменения частот при повороте ротора блока конденсаторов настройки; здесь график (1) относится к основной гармонике, (2) — к третьей, (3) — к графику частот входного КВ-контура, изменяющихся соответственно 3-й гармонике с разностью 465 кГц, при «верхней» настройке гетеродина (fг = fкв + 465, КГц). А график 4 показывает, как в действительности меняется частота входного контура, перекрытие которой секцией КПЕ осталось неизменным.
На «рабочем» участке шкалы в приеме участвовали и гармоники выше третьей, благодаря невысокой добротности входного КВ-контура, а на нижнем участке шкалы разрыв между достаточно сильными гармониками и входными сигналами слишком возрастает, и прием КВ становится невозможным.
Значит, нужно уменьшить перекрытие по частоте у входного контура, уменьшив максимальную емкость штатного КПЕ включением последовательно с гетеродинной секцией постоянного конденсатора Су, как показано на рисунке 4. При приеме в СВ-диапазоне этот конденсатор можно шунтировать контактами телефонного гнезда Хт для приема на КВ, к гнезду внешней антенны Ха присоединяется КВ-катушка, а контакты телефонного гнезда Хт размыкаются вставляемым штекером.
Те, кто повторял такую конструкцию, убеждались не только в ее крайней простоте, но и в высокой эффективности: приемник брал в вечернее время значительное число дальних зарубежных радиостанций, недоступных диапазону средних волн (СВ). О других путях улучшения приема КВ на гармониках мы побеседуем в следующий раз.
Ю. ПРОКОПЦЕВ
НАШ ДОМ
Офорт на меди
Смотришь под одним углом, и миниатюры, выполненные на металлических пластинах, мерцают изнутри призрачным светом, посмотришь под другим углом — будто ветер тронул листву, погнал по полю волны рыжей осенней травы.
История гравировки по металлу насчитывает не одно тысячелетие. Существуют две основные техники резцовой гравировки — обронная (рельеф с углубленным фоном) и штриховая, когда на поверхность металла наносят контурные линии и штрихи. Именно о ней и пойдет речь.
Если хотите попробовать свои силы в этой технике, подберите небольшие пластины из алюминия, латуни или меди. Выберите несложный рисунок и нанесите его сначала карандашом, затем стеклографом. Для процарапывания очень тонких линий можно воспользоваться швейной иглой, закрепленной в футляре от цангового карандаша. Кстати, если у кого-то в доме сохранилась деревянная ученическая ручка со стальным пером — она очень поможет в работе.
Основную резцовую графику наносят металлографическими резцами — штихелями. Их можно приобрести в художественных салонах. Инструменты заточите под определенным углом: для мягких металлов — алюминий, медь — 30°, 45°, для стали и твердых металлов — 60°.
Следующая операция — патирование. Именно она вдохнет в картину цвет и жизнь. Протрите участки отшлифованной поверхности тампоном, смоченным в сернистом натрии. Подойдет и любое другое вещество, способное образовывать на меди пленку окислов. Химическая реакция сначала окрасит картину в розовый, затем в красный цвет.
