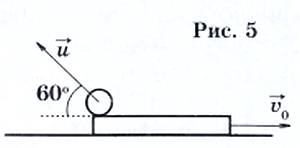

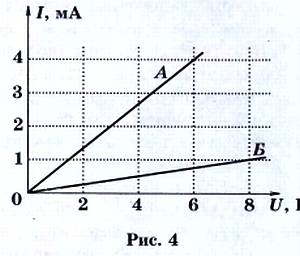

На какую максимальную высоту над полом поднимется мяч? На каком расстоянии от края платформы будет находиться мяч в момент приземления? Высотой платформы и сопротивлением воздуха пренебречь. Все скорости лежат в одной вертикальной плоскости.
13. Через легкий блок с неподвижной осью перекинута легкая нерастяжимая нить так, что ее концы свисают вертикально. К ним прикреплены грузы массами m= 400 г каждый. На один из грузов положили перегрузок массой m= 200 г. Найдите силу давления перегрузка на груз в процессе
14. Стальной шарик массой m= 0,1 кг падает без начальной скорости на горизонтальную поверхность стола с высоты h 1= 0,5 м и отскакивает после удара на высоту h 2 = 0,4 м. Найдите среднюю силу давления шарика на стол при ударе, если длительность удара равна = 0,02 с. Сопротивлением воздуха пренебречь. Действие силы тяжести на шарик во время удара не учитывать.
15. Два сосуда, содержащие кислород при температуре 300К, соединены тонкой горизонтальной трубкой постоянного сечения. В трубке находится перекрывающая ее капелька ртути. В начальный момент объемы, занимаемые кислородом по обе стороны от капельки, равны 40 см 3каждый. Когда один из сосудов медленно нагрели на 3К, а другой охладили на 3К, капелька ртути сместилась вдоль трубки на 1 см. Какова площадь поперечного сечения трубки?
16. Сосуд объемом V= 5 л содержит сухой воздух при давлении Р 1= 1 атм. В сосуд впрыснули воду массой m= 1,5 г. Во время всего опыта в сосуде поддерживается постоянная температура 100 °C. Будет ли пар, образовавшийся в результате испарения воды, насыщенным?
Определите влажность воздуха и давление влажного воздуха в сосуде после установления равновесия.
17. Маленький заряженный шарик прикреплен к легкой непроводящей нити и находится в равновесии в горизонтальном однородном электрическом поле. Шарик имеет массу mи положительный заряд q. Известно, что сила натяжения нити в 2 раза больше действующей на шарик силы тяжести. Определите модуль напряженности электрического поля и угол между нитью и вертикалью.
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
Сверхэкономичный усилитель звуковой частоты
Усилитель звуковой частоты (УЗЧ) входит составной частью почти в любое электронное устройство, будь то радиоприемник, плеер, телефон и даже компьютер и телевизор.
Начинать лучше с простейших УЗЧ с батарейным питанием, причем, чтобы нечасто менять или заряжать батарею, ваш УЗЧ должен работать при небольшом напряжении питания и потреблять минимальный ток!
Экономичность напрямую зависит от устройства, воспроизводящего звук. Малогабаритные акустические системы (АС) требуют максимальной электрической мощности для получения равной громкости звука и меньше всего подходят для наших целей. Большие АС работают значительно громче при небольшой подводимой
Посмотрим, от чего зависит чувствительность телефонов. Сила, действующая на мембрану (или звуковую катушку) пропорциональна магнитному потоку, а он, в свою очередь, определяется произведением тока на число витков катушки (ампер-витки, создающие магнитодвижущую силу). Следовательно, катушки телефонов должны содержать как можно больше витков тонкого провода, тогда и ток потребуется минимальный. Но телефоны получаются высокоомными. Их производить сложнее, поэтому выпускают их все меньше, хотя раньше почти вся связная аппаратура комплектовалась высокоомными телефонами. Рекомендую разыскать такие телефоны, используя радио-рынки и, возможно, знакомых, особенно ветеранов радиолюбительства. Сопротивление каждого телефона (указано на корпусе) может быть от 1600 до 2200 Ом, а двух телефонов, соединенных последовательно, 3,2…4,4 кОм. Качество звука в этих телефонах похуже (сказывается жестяная мембрана), но чувствительность высока.
Теперь обратимся к схемотехнике. Хорошие результаты (большое усиление при малом количестве деталей) дает трехкаскадный транзисторный усилитель с непосредственной связью между каскадами.
В Германии выпускалась даже подобная микросхема. Упрощенная схема усилителя показана на рисунке 1.
Здесь базы транзисторов VT2 и VT3 непосредственно соединены с коллекторами предыдущих транзисторов, а, как известно, кремниевый транзистор открывается при напряжении на базе около 0,5 В. Таким же будет и коллекторное напряжение VT1 и VT2. Ничего страшного, транзисторы прекрасно работают и при таком напряжении! На коллекторе же VT3 напряжение должно равняться примерно половине напряжения питания, при этом усилитель отдает максимальный неискаженный выходной сигнал.
Ток выходного транзистора VT3 определен сопротивлением телефонов: например, при токе 1 мА падение напряжения на телефонах составит 4,4 В, тогда усилитель надо питать от 9-вольтовой батареи. Все транзисторы охвачены единой цепью отрицательной обратной связи (ООС) через резистор R3, она стабилизирует их режим по постоянному току. Стабилизация осуществляется так: пусть по каким-то причинам коллекторное напряжение VT3 возросло, тогда увеличившийся ток через резистор R3 сильнее открывает транзистор VT1, и напряжение на его коллекторе падает, закрывая транзистор VT2. Его коллекторное напряжение возрастает, открывая транзистор VT3, его ток и падение напряжения на телефонах увеличиваются, и режим приходит в норму.
Усиление этого простого УЗЧ достигает нескольких тысяч, а при использовании транзисторов с большим коэффициентом передачи тока В ст— десятков тысяч. Но есть один недостаток: ток предварительных каскадов хоть и невелик (доли миллиампера), но дополнительно нагружает батарею питания. Явилась мысль использовать и этот ток на пользу — для питания базовой цепи следующего транзистора. Это можно сделать, чередуя транзисторы с разной проводимостью и используя первые два каскада в режиме микротоков (рис. 2).
