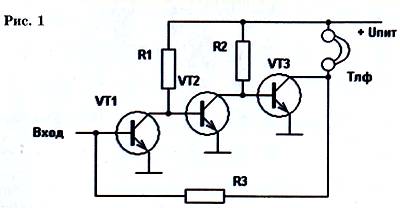

Как видим, коллекторный ток транзистора VT1 служит током базы VT2, а его коллекторный ток, в свою очередь, током базы VT3 и надобность в резисторах нагрузки отпадает. Все потребление определяется теперь током выходного транзистора VT3, который подбором резистора R3 выставляют в пределах 0,2…0,3 мА. Ток VT2 гораздо меньше, а ток VT1 — еще меньше.
Надо заметить, что в режиме микротоков В стзаметно падает. Напряжение на коллекторе VT3 больше половины напряжения питания,

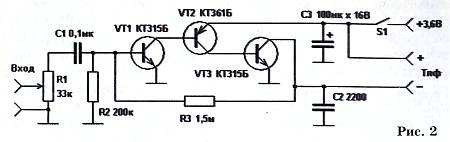

Два слова об остальных деталях УЗЧ. Конденсатор С3 предотвращает самовозбуждение усилителя при сильно разряженной батарее с высоким внутренним сопротивлением — ведь сопротивление конденсатора большой емкости для переменного тока мало. Конденсатор С2, шунтируя телефоны, ограничивает полосу пропускания усилителя со стороны высоких частот и «срезает» шипящие призвуки в шуме и помехах.
Для получения «связной» полосы 3 кГц его емкость надо увеличить до 4700…6800 пФ. Конденсатор С1 — разделительный, он пропускает от источника сигнала только переменный ток ЗЧ, не пропуская постоянный и сохраняя, тем самым, режим усилителя. Регулятор усиления R1 включен необычно — движком к источнику. Это уменьшает собственный шум усилителя при малых громкостях, поскольку значительное сопротивление на входе (33 кОм) увеличивает ООС. Еще увеличивать сопротивление R1 не следует, поскольку усилитель может потерять стабильность — самовозбудиться на очень высоких частотах в сотни килогерц.
Питается усилитель от старого аккумулятора сотового телефона, годятся также дисковые или часовые элементы, а также элементы типов АА или ААА. В любом случае нужно три элемента. Срок их жизни при потребляемом токе 0,2 мА будет исчисляться годами.
В. ПОЛЯКОВ, профессор
ДАВНЫМ-ДАВНО
Кофе со сливками в Европе полюбили в середине XIX века. Но городов становилось все больше, а крестьян — меньше. Сливки становились все дороже, и чтобы снизить их цену, нужны были новые технологии.
Традиционно сливки получали методом отстаивания: свежее молоко наливали в высокий и узкий сосуд, где под действием силы тяжести оно расслаивалось. Сливки и жир всплывали, а тяжелая часть — так называемое «тощее молоко» — оставалась внизу. На это уходило не менее 12 часов. Стремясь ускорить процесс, в 1877 г. немецкий изобретатель Лефельд додумался вращать сосуд с молоком вокруг оси. Вращение создавало центробежную силу, превышавшую силу тяжести во много раз. Она и разделяла молоко. Процесс стал занимать всего час.

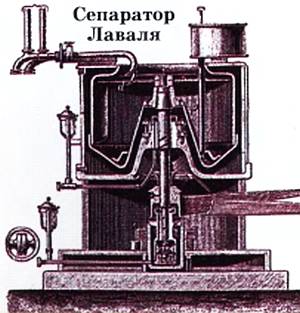

Шведский изобретатель Густаф де Лаваль усовершенствовал способ Лефельда и создал сепаратор. Это был вращающийся сосуд со вставкой особой формы. В него непрерывно заливали молоко и получали на выходе поток сливок и поток тощего молока. Производительность процесса увеличилась в сотни раз. Любопытно, что происходившее в сепараторе разделение приводило к тому, что все случайные примеси и даже бактерии оставались в тощем молоке, а сливки становились идеально чистым, долго хранимым продуктом. Сепараторы выпускались как большие — для молокозаводов, так и крохотные, с ручным приводом. На старинном рисунке вы видите, как шведская хозяйка готовит сливки для своей семьи.
Впоследствии
В 1950-е годы сепараторы в нашей стране применили для производства атомных бомб.
