В частности, при закрытых воротах зазоры перекрываются обшивкой створок, а на косяках — специально приваренными к ним отрезками стального уголка 30 x 30 мм. Чтобы закрыть щель между створками, на одну из них можно установить металлическую полоску шириной 70–80 мм на всю высоту ворот. Иногда нахлест для перекрытия щели образуется обшивкой одной из створок. Запас перекрытия должен составлять не менее 3 см. Чтобы утеплить металлические ворота, обшивку листами делают с обеих сторон каркаса (листы с внутренней стороны не обязательно стальные), а внутри помещают плиты из пенопласта или минеральной ваты.

Навешивают створки распашных ворот на раму при помощи силовых гаражных петель.

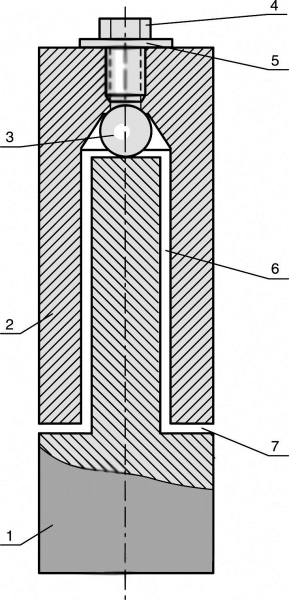

Хорошо зарекомендовала себя на практике конструкция шарнира гаражных

петель, показанная на рис. 4.1.7.2. Шарнир состоит из двух частей, нижняя из которых жестко закреплена на косяке, а верхняя — на створке. Для легкого вращения внутрь шарнира помещен шарик 8–12 мм от подшипника. При этом размеры частей шарнира выбирают с таким расчетом, чтобы в собранном положении между ними обязательно оставался осевой зазор в 2–3 мм. Отсутствие зазора приводит к тому, что шарик не выполняет своей функции. Диаметр стержня шарнира должен быть обязательно меньше диаметра соответствующего отверстия, то есть после сборки в шарнире должен оставаться гарантированный радиальный зазор. Его назначение — компенсировать несоосность частей шарнира, которая неизбежно появится при сборке ворот в результате деформаций и неточностей установки деталей. Если такого зазора не предусмотреть, то стержень шарнира будет испытывать большие напряжения при открывании и закрывании створок, что затрудняет пользование воротами и приводит к преждевременному выходу шарнира из строя.

Для обеспечения легкого вращения и предохранения от коррозии любые петли необходимо периодически смазывать. В рассмотренном случае для этого используется резьбовое отверстие, закрытое болтом — заглушкой. Под головку болта поставлена нужной толщины шайба из алюминия или пластмассы, предохраняющая шарнир от попадания воды. Лучшая смазка для этой цели — графитная, но можно применять и солидол. Производить смазку следует хотя бы раз в год.

Запирание ворот.Запоры ворот — наиболее важный элемент их конструкции. Традиционно на гаражные ворота устанавливают два замка: один врезной, другой — навесной. И тот и другой не достаточно надежны. Все-таки лучше, когда ворота запираются изнутри на мощный засов, установленный посредине, и имеются вертикальные штыревые стопоры вверху и внизу на каждой створке. Вход в гараж в этом случае делают через отдельную дверь или предусмотренную в воротах калитку. В конструкции ворот крайне необходимо предусмотреть также стопоры для фиксации створок ворот в открытом положении.

Замки для запирания гаража должны быть удобными в пользовании и, конечно, достаточно надежными. Известен следующий способ повышения надежности запорного устройства. Висячий замок вешают не снаружи, а изнутри гаража, для чего петли для дужки замка приваривают с внутренней стороны створок (рис. 4.1.7.3). Доступ к замку в этом случае осуществляется одной рукой через дополнительный лючок в створке с минимальными размерами, чтобы можно было лишь просунуть руку. Закрывается этот лючок своей крышкой и на собственный замок. Такой способ запирания создает определенные затруднения в манипуляциях с замком, например, при подборе ключа, перепиливании или перекусывании дужки замка.

Только систематический уход за замками может гарантировать их долговечность и безотказность в работе. Прежде всего замки надо предохранять от влаги. Вода, попавшая в замочную скважину, в холодное время года замерзает, и ключ невозможно вставить без предварительного обогрева замка. Наиболее подвержены замерзанию замки с цилиндровым механизмом. Периодически замки необходимо смазывать. Лучший смазочный материал — это графитный порошок, который можно получить из мягкого обычного карандаша. Порошок вдувают в замочную скважину через бумажную трубку или вносят на ключе. Можно использовать и другие виды смазок, в том числе и минеральные масла — веретенное или трансформаторное. Если замок уже замерз, хорошо помогает специально предусмотренное для этого случая масло на спиртовой основе.

Рис 4.1.7.3. Устройство запирания ворот изнутри:

1 — внутренние петли для дужки висячего замка; 2 — наружная петля для дужки висячего замка; 3 — лючок в створке ворот; 4 — крышка лючка

Традиционно распашные гаражные

ворота являются наиболее распространенными, но не потому, что они самые лучшие, а потому, что самые простые. Такие ворота обладают рядом существенных недостатков. Во-первых, открытые створки часто самостоятельно закрываются от ветра, что может привести к повреждению автомобиля во время заезда или выезда. Чтобы избежать этого, часто прибегают к различным фиксирующим устройствам, которые удерживают ворота в открытом положении. Во-вторых, при наличии перед гаражом снежного покрова или наледи часто невозможно открыть ворота. Поэтому сегодня самыми прогрессивными считаются подъемно-поворотные и секционные ворота, лишенные недостатков распашных ворот. Хороши они и прочностью, и стойкостью против взлома, и легкостью открывания в ручном и автоматическом режимах.

Принцип действия подъемно-поворотных ворот заключается в том, что плоское полотно ворот, закрывающее всю площадь воротного проема, поднимается и укладывается под потолком специальным шарнирно-рычажным механизмом. Равновесие в разных фазах подъема обеспечивается боковыми пружинами в защитных чехлах. Поворот полотна происходит практически бесшумно, поскольку на привод установлен газовый амортизатор. При этом скольжение происходит благодаря специальным шасси из синтетического материала. В секционных воротах створка открывается вертикально вверх и тоже убирается под потолок. Полотно ворот не цельное, а состоит из секций, шарнирно соединенных между собой. Специально разработанный стык в шпунт смежных секций ворот препятствует проникновению дождя и ветра. На нижней секции предусмотрен резиновый уплотнитель, который плотно прилегает к полу гаража. В большинстве случаев секции и полотна импортных ворот сделаны по типу сандвича: с двух сторон стальной лист толщиной от 0,5 мм до 1,0 мм, а внутри — полистирольный утеплитель толщиной до 50 мм.

Для того чтобы гаражные ворота служили долго и сохраняли привлекательный внешний вид, ведущие фирмы используют новейшие разработки для защиты металла от коррозии. Так, стальной лист, используемый для изготовления ворот, проходит двухстороннюю обработку в несколько этапов: горячее цинкование, грунтовку, нанесение краски. Технология горячего цинкования обеспечивает получение более толстого слоя цинка на поверхности листа, чем при электролитическом цинковании. После цинкования все стальные листы покрывают с двух сторон эпоксидной грунтовкой, на которую наносят слой полиэстерового красителя. Силиконовая термопрослойка, отделяющая наружный лист секции от внутреннего, обеспечивает максимальную термоизоляцию. Некоторые производители в качестве утеплителя ворот используют толстый слой пенополиуретана, что соответствует теплопроводности кладки в полтора кирпича.

Гаражные ворота могут открываться и закрываться вручную или электроприводом. Под действием торсионной пружины ворота находятся в сбалансированном состоянии и требуют всего от 6,5 до 10 кг усилия для приведения их в действие. В автоматическом режиме ворота открываются и закрываются электродвигателем небольшой мощности (1 кВт, 220 вольт), который управляется портативным дистанционным пультом с расстояния до 60 м или стационарной кнопочной станцией, расположенной внутри гаража. Ведущие фирмы — производители гаражных ворот устанавливают в механизм привода систему безопасности, а также блокиратор его действия. В первом случае исключается возможность травматизма и повреждения автомобиля. То есть автоматика устроена так, что, если при закрывании ворота встречают препятствие, они моментально срабатывают на возврат. Во втором случае предусмотрена такая характерная для наших условий особенность, как отключение электроэнергии, поэтому конструкция ворот дает возможность легко переходить на ручной режим.

В настоящее время на российском рынке представлены гаражные подъемно-поворотные и секционные ворота известных западных фирм-производителей: HORMANN (Германия), NORMSTAHL (Швейцария), MESVAC (Финляндия), HERMLINE (Голландия), CLOPAU (США), продукция которых способна удовлетворить все запросы потребителей.

Движение ворот осуществляется с помощью системы рычагов с пружинами и роликов, откатывающихся по направляющим металлическим рейкам. При этом верхний край створки движется внутри гаража, а нижний оказывается у верхней кромки косяка ворот. Вместе с перемещением ворот изменяется и состояние компенсирующих пружин: в закрытом положении створки они растянуты, в открытом — почти свободны.
