Применительно к гаражам всегда имеет смысл только приточно-вытяжная система вентиляции, которая в зависимости от требуемой эффективности может быть как естественной, так и принудительной. В случае организации воздушного вентиляционного канала в кирпичной кладке его выполняют сечением в один кирпич (26 x 13 см). Иногда с той же целью используют пустотелые кирпичи или блоки, уложенные в кладку на боковую грань. Помещенные таким образом в верхних и нижних углах стен гаража кирпичи уже представляют собой простейшую систему его вентиляции. Судить об эффективности такой системы трудно, но, во-первых, как-то вентиляция происходить будет, а во-вторых, проще просто не бывает. Для предотвращения проникновения внутрь грызунов и птиц большие проходные сечения

вентиляционных каналов обычно перекрывают металлическими решетками или сетками.

Ставшее классическим обустройство помещения вентиляцией заключается в установке приточной трубы в одном углу и вытяжной — в противоположном, чтобы обменом воздуха охватывался весь объем. Понятно, что, организуя естественный воздухообмен, следует предусмотреть движение потока только снизу вверх и, возможно, на отдельных участках — по горизонтали. Вот почему приточную трубу не доводят на 30–50 см до пола, а входное сечение вытяжной трубы располагают как можно ближе к потолку. Сечение труб обычно берут 100–250 см ². Вентиляционные трубы, в отличие от печных, могут быть из любого материала. Пригодны доски, кирпич, кровельная сталь, пластик, в продаже давно имеются гибкие воздуховоды из алюминиевой фольги. Для защиты верхнего торца вытяжной трубы от дождя на нем закрепляют специальный колпак — конический, пирамидоидальный, цилиндрический и т. д. На случай опрокидывания тяги вентиляционный канал должен иметь заслонку, перекрывающую его сечение.

Принудительную вентиляцию, помимо установки вентилятора, можно организовать еще несколькими способами. Например, установить на верхушку приточной трубы поворотный диффузор-флюгер, который использует для вентиляции энергию скоростного напора ветра. Для увеличения тяги в системе вентиляции энергия ветра используется и путем применения дефлектора на выходном сечении вытяжной трубы. Здесь эффект достигается за счет эжекции, а устройство проще. Можно, наконец, в восходящем вентиляционном канале закрепить электрическую лампочку небольшой мощности — лучше типа «миньон». В солнечную погоду окрашенная в черный цвет вытяжная труба улучшает вентиляцию за счет подогрева движущегося по ней воздуха. Понятно, что зимой, когда эта труба остывает, вентиляция не только ухудшается, но может прекратиться вовсе из-за перекрытия сечения инеем, выпадающим из влагонасыщенного воздуха при резком его охлаждении в трубе. А коль скоро есть это понимание, то очевидны и меры борьбы с таким явлением, если оно возникнет — трубу, хотя бы на зиму, необходимо утеплить.

На (рис. 4.2.2.1) приведена взятая из жизни схема вентиляции гаража с погребом. Поскольку вентилировать необходимо два, как правило, хорошо изолированных друг от друга объема, каждый из них по существу имеет свою отдельную систему вентиляции. Вроде бы это очевидно, а значит, оправданно. Но давайте рассмотрим эту схему критически. В гараже имеются по две приточных и вытяжных трубы, проходящих через ограждения.

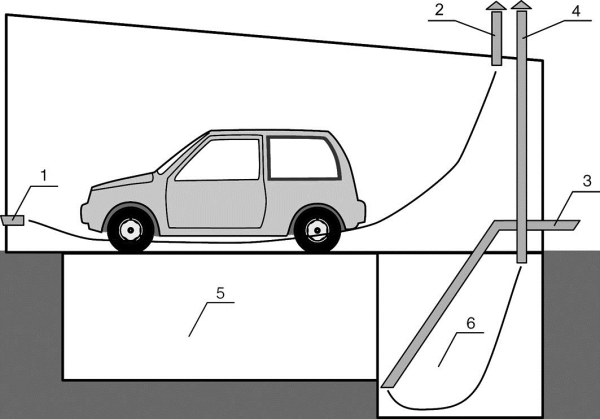

Рис. 4.2.2.1: Система вентиляции гаража с погребом и смотровой ямой:

1 — приточная труба вентиляции гаража; 2 — вытяжная труба вентиляции гаража; 3 — приточная труба вентиляции погреба; 4 — вытяжная труба вентиляции погреба; 5 — смотровая яма; 6 — погреб

Рис. 4.2.2.2: Система вентиляции гаража с подвальным этажом:

1 — приточная труба вентиляции подвала и гаража; 2 — приточный патрубок вентиляции гаража; 3 — приточная труба вентиляции; 4 — вытяжная труба вентиляции подвала и гаража; 5 — вытяжной патрубок вентиляции гаража; 6 — вытяжная труба вентиляции подвала; 7 — подвал

Если

стены кирпичные, проделать в них отверстия для приточных труб вроде бы и не проблема, но все равно это надо сделать дважды с соответствующей заделкой неизбежно образующихся рваных краев и герметизацией мест ввода труб. Но стены, а с большей вероятностью перекрытия, могут оказаться железобетонными. Тогда все осложняется — чего стоит только одна встретившаяся на пути «арматурина». Становится очевидным: число отверстий в ограждениях желательно сократить. Применительно к описанным условиям такая задачка успешно решилась на практике при изготовлении системы вентиляции гаража с подвальным помещением (рис. 4.2.2.2). При этом вентиляция была собрана из пластиковых труб заводского изготовления, комплектуемых буквально всеми необходимыми элементами (тройники, уголки, уплотнители соединений). Очевидно, что такая схема вентиляции гаража по сравнению с предыдущей помимо уменьшения трудоемкости ее монтажа характеризуется еще и уменьшенным расходом труб, а следовательно, является менее затратной.

4.2.3. Утепление и отопление

Понятно, что отапливать имеет смысл лишь утепленное помещение, в противном случае тратиться на отопление будет в буквальном смысле означать «деньги на ветер». Многократно доказано, что затраты на утепление, какими бы они ни казались, окупаются очень быстро за счет снижения затрат на отопление.

Очевидно, что утепление и отопление актуальны в холодное время года, а при эксплуатации гаража зимой невозможно избежать потерь тепла при открывании ворот. Утепление гаража потребно, если в нем проводятся ремонтные работы в холодное время года или если в нем имеются дополнительные помещения разного назначения — бытовка, мастерская и др., которые требуют отопления.

Само собой разумеется, что все задачи утепления решаются и с использованием многочисленных утеплителей, например, минеральной ваты ROCKWOOL. Она не только выпускается в различном исполнении и для разных целей; для нее разработана целая система применения. В частности, она может представлять собой жесткие и плотные теплоизоляционные плиты, устойчивые к деформациям, пригодные для теплоизоляции на внешней стороне фасадов, причем плиты в этом случае кроме прочего являются основанием для нанесения штукатурного слоя. Крепятся такие плиты посредством дюбелей, количество которых рассчитывает разработчик фасадной системы.

Но это могут быть и легкие (145 кг/м ³) гидрофобизированные теплоизоляционные плиты, нередко защищенные покровными материалами (стеклохолст, алюминиевая фольга). Область их применения — звукои теплоизоляция легких стен, мансард, кровельных конструкций и перекрытий. Эти плиты не должны подвергаться значительным нагрузкам. Их крепление, как правило, осуществляют специальными дюбелями с шайбами. Дюбели заглубляют в базу минимум на 30 мм. Минимальный диаметр шайб — 80 мм. Есть и более (90 кг/м ³, 45 кг/м ³) легкие гидрофобизированные теплоизоляционные плиты, используемые как средний теплоизоляционный слой в трехслойных наружных стенах из мелкоштучных строительных материалов и теплозвукоизоляционный слой в покрытиях, в том числе и для устройства кровель.

Монтаж утеплителя в гараже.Утеплитель и гидроизоляцию проще и дешевле монтировать одновременно со строительством или монтажом гаража, как это имеет место, например, в случае каркасного металлического гаража. Каркас металлического гаража изготавливается из оцинкованных профилей.

Утепление гаража предусматривает сборку металлического каркаса из специальных термопрофилей. Утеплитель устанавливается в промежутки между металлическими профилями по стенам и потолку гаража (фото 4.2.3.1). Снаружи он закрывается гидроизоляцией. Утеплитель и пленки закрываются изнутри внутренней отделкой из профнастила. Плотность применяемой здесь базальтовой ваты Rockwool LB 37 кг/м3.
