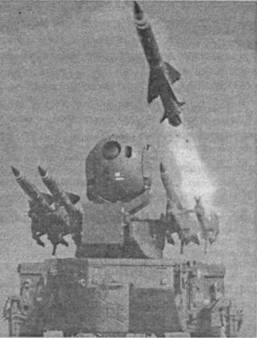

Такая возможность была проверена реальной боевой стрельбой в начале 1991 г. Первая ракета наводилась на цель с помощью РЛС, а вторая - на вторую цель с помощью оптико-электронной станции. Первая цель имитировала воздушную, а вторая - низковысотную.

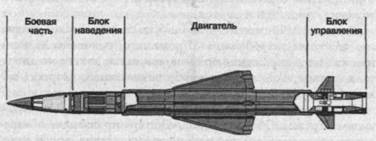

Ракета Мк.2 комплекса «Рапира-2000»
Комплекс находится на вооружении Королевских ВВС и армии Великобритании.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУСКОВОЙ УСТАНОВКИ
Масса, кг 2400
Длина, м 4,1
Ширина, м 2,2
Высота, м 2,6
Время перезаряжания, мин 2
Количество боеготовых ракет, шт. 8
Режим сопровождения цели автоматический или ручной
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАКЕТЫ Мк.2
Длина, м 2,24
Диаметр, м 0,13
Размах крыльев, м 0,38
Стартовая масса, кг 43
Максимальная скорость, М 2,5
Допустимые перегрузки, g более 30
Дальняя граница зоны поражения, км 8,0
Максимальная высота зоны поражения, км 5,0
«Laserfire»
(ВЕЛИКОБРИТАНИЯ)
В начале 90-х годов в зарубежной периодической печати появилось сообщение об успешном завершении серии боевых стрельб системы ПВО малой дальности «Laserfire» фирмы British Aerospace, проводившихся в интересах потенциальных покупателей Ближнего Востока, Азии и Африки.
В ходе испытаний, прошедших в 1990 г. на Ближнем Востоке, а ранее и в Великобритании, были продемонстрированы 100%-ные боевые возможности комплекса. По заявлению официальных лиц фирмы British Aerospace, он уничтожил 90% всех целей.
Система ПВО малой дальности «Laserfire» использует ракету комплекса «Рапира», а также новое оборудование систем обнаружения цели и наведения ракеты на цель.
Комплекс обеспечивает автоматическое обнаружение целей с помощью обзорной РЛС миллиметрового диапазона длин волн, выдачу целеуказания на лазерную РЛС сопровождения цели. При вхождении цели в зону поражения автоматически подается сигнал оператору, который сразу производит пуск ракеты (принцип аналогичен применяемому в различных модификациях комплекса «Рапира»), которая имеет контактный взрыватель и автоматически наводится на цель по лазерному лучу.
В ходе боевых стрельб на Ближнем Востоке система ПВО малой дальности «Laserfire» испытывалась в условиях пустынной местности, уничтожая цели типа беспилотный летательный аппарат «Banshee» на дальностях от 3 до 5 км.
Боевая часть подрывалась с помощью контактного взрывателя, отмечались случаи прямого попадания ракеты в цель и ее уничтожения.
Пусковая установка смонтирована на полуприцепе.
Размеры беспилотного летательного аппарата «Banshee» составляют 0,1 размеров обычных самолетов.

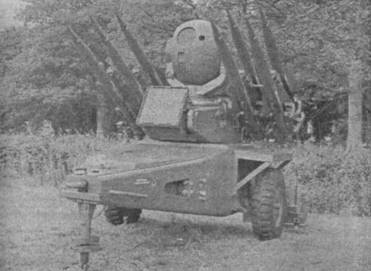

Стационарный вариант комплекса
«Spada»
(ИТАЛИЯ)
Зенитный
Разработка комплекса была начата в конце 70-х годов по требованию итальянских военно-воздушных сил.
Для уменьшения затрат и сокращения сроков разработки было принято решение использовать компоненты, хорошо зарекомендовавшие себя в других системах. Например, ракета Aspide Mk.l идентична использованной во флотской системе противовоздушной обороны. В качестве РЛС обнаружения и целеуказания использована модифицированная радиолокационная станция «Плутон», работающая в E/F диапазоне волн, а в качестве радиолокатора сопровождения и подсвета цели выбрана импульсно-доплеровская станция Orion 30X J-диапа- зона волн, также используемая во флотской системе ПВО.
Испытания прототипа системы были закончены в 1977 г. Первая батарея заступила на боевое дежурство в 1983 г., а к 1986 г. на вооружении итальянских военно-воздушных сил находилось уже 12 систем. Еще четыре системы поступили на вооружение к 1991 г. Таким образом, на вооружение итальянских ВВС поступило четыре батальона, каждый с четырьмя батареями по шесть пусковых установок в батарее.
В 1986 г. военно-воздушные силы Тайваня разместили заказ на одну полную батарею «Spada», которая была поставлена в 1988 г.
В 1995 г. была начата программа модернизации системы, направленная главным образом на улучшение системы управления и программного обеспечения.
В результате была получена система, способная осуществлять противовоздушную оборону больших областей с высокой вероятностью поражения целей одной ракетой. Она имеет гибкую конфигурацию, хорошие возможности по поиску, обнаружению целей, выдаче целеуказания огневым подразделениям и высокую степень защиты от помех.
Батарея «Spada» типового состава включает центр обнаружения и огневые узлы. В состав центра обнаружения входят РЛС обнаружения и опознавания (состоит из антенны и аппаратного контейнера), центр оперативного управления и источники электропитания.
Один центр обнаружения способен осуществлять управление до четырех огневых узлов. Каждый огневой узел включает две пусковые установки (каждая с шестью готовыми к пуску ракетами) и центр управления огнем, состоящий из радиолокатора сопровождения и подсвета цели, центра управления и источников электропитания. На радиолокаторе подсвета установлен телевизионно-оптический визир.

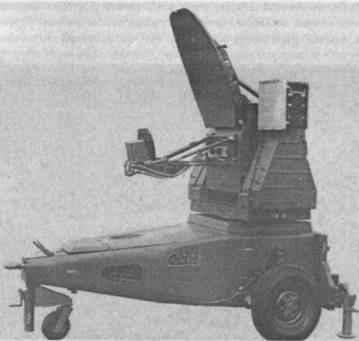

РЛС обнаружения
Ракета Aspide Mk.l одноступенчатая, твердотопливная, с полуактивной системой наведения. Наведение осуществляется по отраженной энергии подсвета или излучаемой энергии постановщика помех. Боевая часть осколочно-фугасная. Ракета обеспечивает максимальную дальность поражения цели на максимальной дальности 15 000 м и высоте 6000 м. Вероятность поражения - не менее 0,8 даже в условиях помех и на малых высотах. Ракета хранится в герметичном транспортно- пусковом контейнере. Полное время, необходимое на обстрел первой цели, составляет 10-15 с и приблизительно 5 с на следующую цель. Начиная с 1987 г. в составе ЗРК могут использоваться ракеты Aspide 2000.
