С-75 использовался во время индо-пакистанской войны 1971 г. (1 цель сбита); во время войны 1973 г., когда силами ПВО Сирии и Египта было сбито 14 целей; Сирией в 1982 г. при обороне долины Бекаа; Ливией в 1986 г., во время инцидента с США; Анголой против южноафриканских ВВС.
С-75 многократно использовался КНДР и Кубой против скоростных самолетов-разведчиков SR-71 (случаев поражения не зафиксировано).
С-75 применялся в ноябре 1994 г. против натовских самолетов, совершавших налеты на западную Боснию. Сербы использовали С-75 против наземных целей боснийских мусульман и хорватов. Около 18 ракет было выпущено в ноябре- декабре 1994 г. по наземным целям. При этом ракеты подрывались при контакте с землей или подрыв
В Китае С-75 производился по лицензии под названием HQ-1 (полный аналог) и HQ-2 (улучшенный вариант).
Ирак доработал ракету своих ЗРК тепловой головкой самонаведения, которая способна наводить ракету на конечном участке полета. По мнению иракских военных специалистов. По сообщениям иностранной печати, это позволит повысить вероятность поражения маневрирующих целей и в условиях радиопомех. Если на конечном участке полета захват цели тепловой головкой самонаведения не произошел, то ракета опять переключается на радиокомандную систему наведения.
Под названием «Волга» (экспортное название) комплекс поставлялся во многие страны мира. Поставки осуществлялись в Афганистан, Анголу (7 комплексов), Алжир (5), Албанию, Болгарию (22), Венгрию (16), Вьетнам (95), Египет (60), Йемен (20), Индию (16), Ирак, Иран, КНДР (45, включая HQ;2), Китай, Кубу (24), Ливию (18), Мозамбик, Монголию, Перу (3), Польшу (40), Пакистан (2 HQ-2), Румынию (20), Сирию (23), Судан (5), Чехию, Эфиопию (4), Югославию (4).
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
С-125 «Нева»
(РОССИЯ)
Зенитный ракетный комплекс С-125 (Sa-3 «Goa» - по классификации США/НАТО) предназначен для поражения воздушных целей на малых и средних высотах. Комплекс всепогодный, способен поражать цели на встречных курсах и вдогон, в исключительных случаях обстреливать радиолокационно наблюдаемые наземные и надводные цели.
Разработка комплекса была начата в 1956 г. в КБ-1 (ныне «Алмаз»). Генеральный конструктор А. Расплетин. Зенитная управляемая ракета была разработана КБ «Факел», генеральный конструктор П. Грушин.
Испытания комплекса начались в 1961 г., тогда же он был принят на вооружение войск ПВО Советской Армии. В то же время для Военно-Морского Флота были разработаны корабельные варианты комплекса Ml «Волна» (SA-N-1A) и Ml «Волна М» (SA-N-3).
Двухступенчатая твердотопливная ракета 5В24 выполнена по нормальной аэродинамической схеме. Управление ее полетом осуществляется с помощью команд, формируемых станцией наведения ракет и передаваемых по радиолинии управления на борт. Ракета имеет твердотопливный стартовый двигатель, время работы которого до сбрасывания - 2,6 с. Маршевый двигатель также твердотопливный, запускается после окончания работы стартового и работает 18,7 с. После сброса стартового ускорителя ракета начинает принимать команды управления для наведения в точку встречи с целью. Первая ступень (стартовый двигатель) представляет собой пороховой реактивный двигатель ПРД-36 (14 пороховых шашек общей массой 280 кг). Двигатель второй ступени представляет собой пороховую шашку весом 125 кг. Боевая часть 4Г90 осколочно-фугасная, с готовыми поражающими элементами весом 60 кг (32 кг - взрывчатое вещество и 22 кг - поражающие элементы). На ракете используется доплеровский
Радиус разлета осколков по целям типа F-4 составляет 12,5 м. Ракета имеет радиовзрыватель, снятие первой ступени предохранения которого осуществляется после того, как ракета удалится на 300 м от пусковой установки. Если ракета не поразила цель, она самоликвидируется.
В 1964 г. на вооружение была принята новая ракета 5В27. Она отличалась от предыдущей конструкцией маршевого двигателя и имела новую более мощную боевую часть 5Б18 массой 72 кг. За счет этого увеличилась скорость ракеты и размеры зоны поражения.
Пусковая установка 5П71 египетских сил ПВО
Для обнаружения и сопровождения воздушных целей, а также для передачи команд управления на ЗУР служит станция наведения ракет СНР-125, которая работает в I-диапазоне волн (8,9-9,46 ГГц). Она имеет антенны специальной конфигурации, расположенные таким образом, чтобы уменьшить влияние отражений от земли. Максимальная дальность обнаружения целей составляет 110 км. Ширина диаграммы направленности антенн 12°х1,5°. Антенны имеют устройство механического сканирования луча, что позволяет одновременно осуществлять просмотр определенного участка пространства. СНР позволяет одновременно наводить на цель одну или две ракеты. Для обеспечения возможности работы в условиях помех станция оборудована телевизионной оптической камерой, позволяющей обнаруживать цели на дальностях до 25 км, а также контролировать результаты стрельбы.

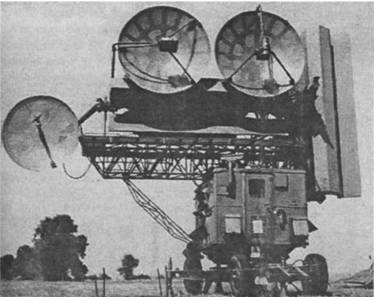

Антенный пост станции наведения ракет СНР-125
В составе комплекса используются пусковые установки 5П71 или 5П73. На одной пусковой установке 5П71 размещается 2 ЗУР, на ПУ 5П73 - 4 ЗУР. Время заряжания - 1 мин.
Для транспортировки и заряжания ракет используется транспортно-заряжающая машина на базе грузового автомобиля повышенной проходимости ЗиЛ-131 или ЗиЛ-157 (ранние версии). Характеристики ракеты и боевой части позволяют производить обстрел как наземных, так и надводных ра- диолокационно наблюдаемых целей.
Для раннего обнаружения целей в состав дивизиона включена двухкоординатная радиолокационная станция кругового обзора П-15 С-диапазона (810-950 МГц). Она имеет две расположенные друг над другом параболические антенны и ширину диаграммы направленности в вертикальной плоскости 5°, а в горизонтальной - 2°. Многие дивизионы комплектуются РЛС П-15М, которая отличается тем, что антенна может устанавливаться на вышке высотой от 20 до 30 м. Это повышает дальность обнаружения маловысотных целей.
Для определения высоты сопровождаемых целей используется радиолокационный высотомер ПРВ-11, работающий в Е-диапазоне (2,5-2,7 ГГц). Максимальная дальность обнаружения составляет 180 км, максимальная высота обнаружения - 32 км.
ТЗМ на базе ЗиЛ-157
Первое боевое применение комплекса зарегистрировано в 1970 г. В Египте для прикрытия зоны Суэцкого канала и других важных административных центров были развернуты 18 дивизионов. До перемирия ООН, заключенного в том же году, с помощью С-125 было сбито 5 самолетов типа «Фантом» F-4A.
