В 1994 г. был разработан блок TDU. Он имеет два дисплея, на одном из которых отображается первичная информация, на другом - вторичная. Блок TDU выносной, переносится двумя лицами боевого расчета. Обмен информацией осуществляется по линиям связи. Считается, что тем самым повышается защищенность и живучесть боевого расчета.
В 1985 г. войсковые испытания прошла оптико-электронная система стандарта FS B2, получившая наименование «Rapier Darkfire». В оптическую систему введено тепловизионное устройство, пусковая установка с б ракетами и улучшенная плоская решетка импульсно-доплеровской обзорной РЛС. Кроме того, для командира огневого узла появилась панель TCS (Console Tactical Control system).
Все эти модернизации учитывались при создании комплекса «Рапира 2000».
Главный компонент буксируемого комплекса «Рапира» - пусковая установка, располагаемая на полуприцепе. На огневой позиции колеса полуприцепа блокируются, полуприцеп стабилизируется четырьмя регулируемыми опорами. Оптическое устройство имеет угол наклона от -3° до +60° по углу места и вкруговую по азимуту. Обзорная РЛС (дальность действия - 15 км, по высоте - до 3 км) находится посередине пусковой установки, антенна - под обтекателем и вращается со скоростью 1 об./с.

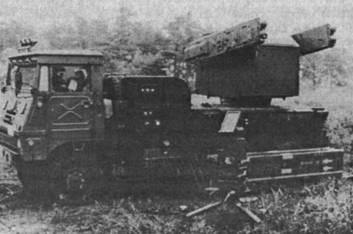

Пусковая установка
Обзорная РЛС совместно с системой опознавания «свой- чужой» обеспечивает обнаружение и предупреждение о приближающихся самолетах и вертолетах. На пусковой установке на направляющих находится по две ракеты с каждой стороны. Передатчик команд наведения на ракету располагается между направляющими ракет.
Оптическая система находится на треножнике, каждая нога которого регулируется и состоит из неподвижной и вращающейся головной частей. Угол наклона по углу места составляет от-10° до +60°, что обеспечивается подвижностью призм вращающейся головной части. Существует два вида поля обзора пространства. Широкое поле обзора составляет 20°, а узкое поле обзора - 4,8°. Работа оптической системы управляется с помощью компьютера с возможностью вмешательства оператора для перехода на узкое поле обзора пространства.
Сопровождение цели оптической системой не автоматизировано, оператор использует джойстик для сопровождения цели. В то же время система наведения ракеты полностью автоматизирована. Используется ТВ-система, которая захватывает ракету после старта в широком поле обзора в 11°, а затем автоматически переходит на поле обзора 0,55° при наведении ракеты на цель.
Оператор обеспечен биокулярным прицелом для сопровождения цели и должен ее сопровождать при полете ракеты.
Блок TCU (Tactical Control Unit) обеспечивает возможность тактического управления боевой работой. Он подсоединяется кабелем к пусковой установке и оптической системе, разделен на 32 сектора в азимутальной плоскости (каждый сектор шириной 11°25'). Обеспечивая выключение любого сектора, оператор тем самым создает коридор для пролета своих целей. Подсветка любого сектора говорит о приоритетности направления обстрела - назначении первоочередного сектора стрельбы.
Ракета Mk.l выполнена по нормальной аэродинамической схеме и состоит из четырех главных секций - боевой части, системы наведения, двигателя и системы управления.
1,4-кг боевая часть является полубронебойной и содержит 0,4 кг взрывчатого вещества, предохранительный и исполнительный механизмы, контактный взрыватель. Откидной пластиковый обтекатель обеспечивает оптимальную аэродинамическую форму.
Секция наведения состоит из электронной и механической частей.
Двухрежимный одноступенчатый двигатель обеспечивает
Секция управления имеет работающий от газовой струи механизм управления рулями, меняющий их положение и тем самым управляющий полетом ракеты. Сзади расположены 4 трассера, предназначенные для захвата ракеты ТВ-системой и ее сопровождения.
Ракета может использовать как оптический режим наведения на цель, так и радиолокационный. Максимальное время полета ракеты на дальнюю границу зоны поражения составляет 13 с, а минимальное - около 3 с. Вероятность поражения одиночной цели составляет 0,7.
Ракета поступает в войска полностью снаряженной, боеготовой и не требует проверок, если хранится в надлежащих условиях. При хранении в складских условиях срок службы составляет 10 лет.
В 1988 г. прошли испытания ракеты Mk.lE, предназначенной для борьбы с дистанционно пилотируемыми летательными аппаратами. В этой ракете используется аналогичный ракетный двигатель и модернизированный «умный» ИК контактный взрыватель с осколочно-фугасной боевой частью направленного действия. Предусматривается, что новая ракета сменит ракету ML1A, впрочем, предполагается и модернизация Mk.lA с целью придания ей возможности уничтожения малоразмерных воздушных целей. Серийное производство ракеты Mk.lE началось в 1989 г.
В начале 90-х годов создана ракета Мк.2, которая может использоваться во всех вариантах комплекса «Рапира», включая самоходный и буксируемый варианты, а также комплекс нового поколения «Рапира 2000».
В середине 1992 г. было объявлено о подписании контракта на проведение модернизации всех буксируемых комплексов «Рапира», находящихся на вооружении как системы ПВО армии Великобритании, так и в Королевских ВВС, с целью использования в них ракеты Мк.2. Для этого предполагалось провести модернизацию программного обеспечения вычислительных систем, РЛС сопровождения и блока TCU. Программа начала выполняться в 1995 г.
Ракета Мк.2 со стартовой массой 43 кг существует в двух модификациях и имеет увеличенную дальность поражения на 15-20%. Модификация Мк.2А снабжена такой же, как и у предшественницы, полубронебойной боевой частью. Мк.2В имеет комбинированную осколочно-фугасную и бронебойную боевую часть с двумя типами взрывателя: контактного замедленного действия и дистанционного.
Фирма «Томсон Хорн электроник» выпустила пробную партию ИК-взрывателей для ракеты МК.2А в 1990 г. Полномасштабное производство взрывателя началось в середине 1991 г. Подрыв взрывателя обеспечивают четыре приемных устройства, работающие совместно со спецпроцессором, вычисляющим наиболее оптимальную точку срабатывания взрывателя и подрыва боевой части для уничтожения цели.
РЛС типа DN 181 «Блайндфайер» с дальностью действия 10 км создана фирмой Marconi с целью обеспечения работоспособности комплекса «Рапира» ночью и независимо от погодных условий. РЛС с частотно-модулируемым сигналом проектировалась с учетом обеспечения габаритных ограничений и с массой, способной размещаться на полуприцепе и адаптироваться к любому типу комплекса.
В боевой работе РЛС сопровождает цель и ракету, используя очень узкий карандашного типа луч с целью достижения требуемой точности сопровождения и наведения. Первый прототип РЛС создан в 1970 г. Серийное производство началось в 1973 г., первые образцы использовались иранскими вооруженными силами. На вооружение Министерства обороны Великобритании РЛС поступила в 1979 г. РЛС «Блайнд- файер» прошла успешные испытания совместно с американским ЗРК «Чапарел». К 1997 г. произведено более 350 РЛС. В настоящее время производство завершено.
