Огневой узел может быть развернут на расстоянии до 5 км от центра обнаружения.
Батарея максимальной конфигурации может прикрывать площадь до 800 км2 и иметь 72 ракеты, готовых к пуску, стрельба которыми может производиться по одной или залпом из двух ракет.

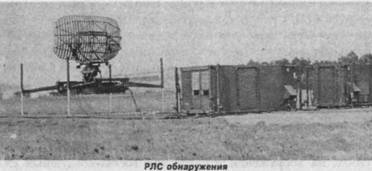

Задача центра обнаружения состоит в том, чтобы производить поиск, опознавание целей и выдачу целеуказания огневым узлам. В качестве РЛС обнаружения используется маловысотная станция, способная работать при наличии помех. Боевое управление в батарее осуществляет оперативный центр управления, в составе которого имеется три рабочих места операторов со стандартными индикаторами, процессором обработки данных и несколькими цифровыми и аналоговыми линиями
Антенна радиолокатора подсвета цели
Основная задача операторов - проверка правильности работы автоматических систем и определение необходимости вмешательства в работу системы, особенно в условиях помех.
Радиолокатор обнаружения двухкоординатный, когерентно-импульсный, работает в E/F диапазоне волн, максимальная дальность обнаружения - 50 км.
Огневые узлы предназначены для сопровождения и уничтожения обнаруженных целей. Радиолокатор подсвета (TIR) сопровождает и подсвечивает цель для обеспечения наведения ракеты. Он снабжен индикатором движущихся целей (МТ!). Дополнительно TIR может производить поиск цели (в режиме кругового или секторного поиска). Телевизионно-оп- тический визир используется как дублер радиолокатора для распознавания целей и контроля результатов стрельбы. Управление работой огневых узлов осуществляется автоматически или вручную.

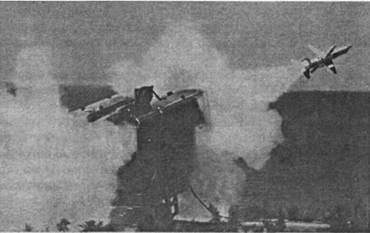

Пусковые установки (ML) обеспечивают хранение, наведение, выбор и пуск ракет. Для связи с центром управления огнем используются цифровые и аналоговые линии связи. Пусковая установка может поворачиваться по азимуту на 360° со скоростью 50 град./с и имеет постоянный угол старта 30°. Для заряжания и разряжания, а также для транспортировки пусковые установки устанавливаются на нулевой угол. Заряжание ПУ производится с помощью специального гидравлического крана, установленного на грузовике FIAT (бхб), в кузове которого перевозятся ракеты в ТПК.
Пусковая установка в походном положении
ЗРК является полустационарным, аппаратура радиолокатора обнаружения оперативного центра управления и центра управления огнем размещена в стандартных аппаратных контейнерах, которые для установки на местности сйабжены специальными домкратами. На домкратах устанавливаются также пусковые установки, платформы с антеннами РЛС обнаружения и радиолокатора подсвета. Генераторы электропитания мощностью по 75 кВт размещены на одноосных прицепах.
ЗРК состоит на вооружении итальянских ВВС, Королевских ВВС Тайваня, испанских ВВС с ракетами Aspide 2000.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Aramis/Aspide
(ИТАЛИЯ)
Буксируемая зенитная ракетная система средней дальности предназначена для противовоздушной обороны боевых порядков бригады. Она включает пост управления огнем батареи и буксируемую пусковую установку.
Пост управления огнем батареи (командный пункт с расчетом из двух человек) смонтирован на шасси грузовика повышенной проходимости и совмещен с РЛС обнаружения целей, смонтированной на том же грузовике. Двухкоординатная РЛС способна
Модуль поста управления огнем расположен позади мачты антенны и контролирует воздушную обстановку по данным РЛС обнаружения, состояние пусковых установок и команды управления от вышестоящего командного пункта. Вся информация отображается на цветном дисплее. Пост оборудован навигационной системой GPS, обеспечивающей точное определение места положения.
Трассы сопровождаемых целей располагаются по приоритетам с учетом оцененных угроз. Выбранная для обстрела цель назначается к одной из четырех пусковых установок Aspide. Если требуется, данные по сопровождаемым целям могут автоматически передаваться на другие средства противовоздушной обороны по радиолинии через специальный терминал на дальности до 10 км.

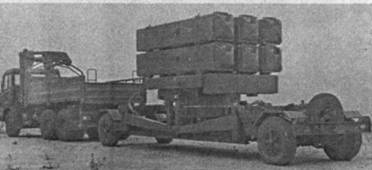

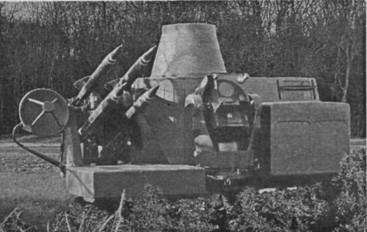

Необслуживаемая (без экипажа) буксируемая пусковая установка Aspide LU имеет 6 ракет в транспортно-пусковых контейнерах. Управление ею осуществляется с командного пункта по телефонной линии на дальности до 1000 м или по радиорелейной линии на дальности до 5000 м. Ракеты располагаются по три в два ряда. Здесь же монтируется радиолокатор подсвета цели.
После получения данных целеуказания ПУ автономно разворачивается в направлении на цель, осуществляет захват, сопровождение цели и производит обстрел. Каждая ПУ может осуществлять обстрел одной цели, т. е. одновременно батареей может обстреливаться до 6 целей.

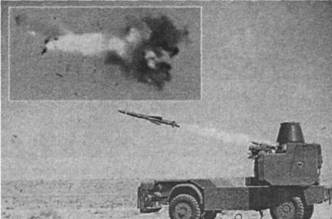

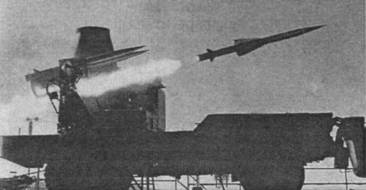

Пуск ракеты Aspide Mk/2
Система может использовать одноступенчатые твердотопливные ракеты Aspide Mk.l или Aspide 2000. Наведение радиолокационное полуактивное, с помощью головки самонаведения. Взрыватель контактного типа.
Фирма Selenia разработала новую модификацию своего комплекса ПВО малой дальности Aspide, оснастив ракету Aspide Mk.2 активной радиолокационной головкой самонаведения (ГСН).
Серийное производство ракеты и замену ею старой планировалось начать в 1995 г.

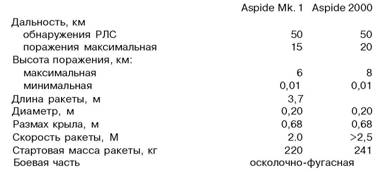

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
NASAMS
(НОРВЕГИЯ)
Передвижной зенитный ракетный комплекс средней дальности предназначен для поражения воздушных целей на малых и средних высотах в любых погодных условиях.
Разработка комплекса была начата в 1989 г. и закончена в 1993 г. полигонными испытаниями. С 1994 г. ЗРК поступает на вооружение ВВС Норвегии. NASAMS (Norwegian Advanced Surface-to-air Missile System) должен заменить комплекс «Усовершенствованный Хок». Он разработан норвежской фирмой «Норск форсвартекнолоджи AS» совместно с американской фирмой «Хьюз эркрафт». Для уменьшения затрат на его создание было принято решение не заниматься проектированием новых ЗУР, радиолокационной станции и пункта управления, а модернизировать имеющиеся на вооружении образцы. С этой целью фирмы были выбраны американская ракета AMRAAM (AIM-120A) класса «воздух-воздух», трех- координатная РАС AN/TPQ-36A и центр управления огнем норвежского варианта комплекса «Усовершенствованный Хок» - NOAH (Norwegian Adapted Hawk).
