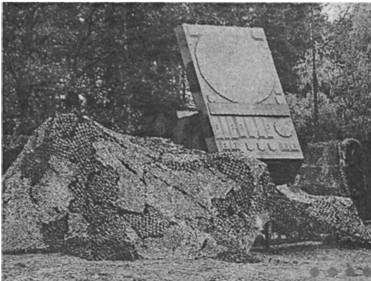

Командный пункт AN/MSQ-104 Средства энергообеспечения

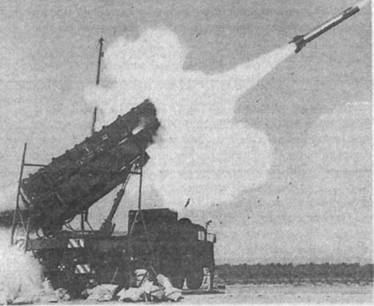

С 1983 г. в США началось осуществление программы НИОКР по модернизации ЗРК «Пэтриот» в рамках проекта ПАК (РАС - Patriot Antitactical Missile Capability) с целью придания ему возможности поражать тактические баллистические ракеты. Основным
В 1988 г. началась вторая фаза НИОКР по проекту ПАК-2, предусматривающая расширение возможности ЗРК по борьбе с ТБР. Была проведена модернизация математического обеспечения ЭВМ пункта управления, а ЗУР оснащена более мощной боевой частью, новым радиовзрывателем и усовершенствованной ЭВМ. В результате модернизации ЗРК «Пэт- риот» способен поражать ТБР на дальностях до 20 км с параметром до 5 км.
Боевое крещение «Пэтриот» прошел во время войны в Персидском заливе. Несколько батарей модернизированного комплекса было развернуто в Саудовской Аравии и Израиле для обороны городов и стратегических объектов от иракских ТБР. Иракские вооруженные силы провели 83 пуска ТБР. При отражении удара тактических баллистических ракет по ним было произведено около 150 пусков модернизированных ЗУР «Пэтриот», которые поразили 45 ТБР.
Предупреждение о пуске иракских ракет поступало на комплексы «Пэтриот» от космического командования ВВС США, которое получало информацию о пусках от спутниковой системы предупреждения о спутниковом ударе «Имеюз».
ИСЗ системы обнаруживали ракеты на высотах 15-18 км после их старта. Данные о пуске и примерные координаты стартовой позиции в реальном масштабе времени передавались через наземные центры обработки информации на КП Объединенного центрального командования Вооруженных Сил США в Саудовской Аравии и далее на пункты управления ЗРК «Пэтриот». РЛС комплекса обнаруживала баллистические ракеты на дальностях до 10 км. Когда ТБР находилась на дальности 15-30 км от ЗРК и на высоте 30 км, производился пуск ЗУР. Перехват осуществлялся на 15-18 с полета ЗУР. Несмотря на стрельбу практически в идеальных условиях (отсутствие ложных целей, радиопомех, массового пуска ТБР), эффективность комплекса была невысокой - около 0,5. При перехвате иракских ТБР в большинстве случаев происходило только поражение ее корпуса, а не уничтожение боевой части с зарядом взрывчатого вещества, что практически не уменьшает ущерба при стрельбе по площадным целям. Как правило, обстрел целей производился двумя ЗУР.
В ходе модернизация ЗРК по программе ПАК-3 создана новая, более эффективная ЗУР ERINT, модернизирована РЛС и пункт управления, что увеличило дальность поражения баллистических ракет до 40 км, а высота их перехвата - до 20 км.
ЗРК поставлялся в Германию, Нидерланды, Италию, Японию, Южную Корею, Израиль, Саудовскую Аравию.

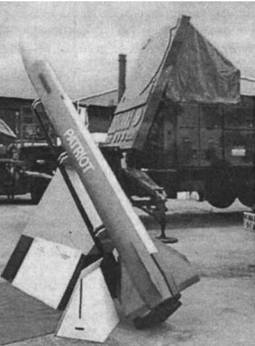

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Зона обстрела • круговая Дальность поражения, км:
максимальная 100
минимальная 3 Высота поражения, км:
максимальная 25
минимальная 0,06 Количество ракет, одновременно наводимых с КП батареи (в том числе
на конечном участке траектории) до 8 (до 3)
Время реакции, с 15 Интервалы пуска, с:
с одной ПУ 3
с разных
Длина ракеты, м 5,31
Диаметр ракеты, м 0,41
Размах стабилизаторов, м 0,87 Масса, кг:
ракеты 912
ракеты в ТПК 1696
боевой части 91
Максимальная скорость полета ракеты, м/с 1700
Максимальные поперечные перегрузки, g до 30
Время полета, с 8,3-17,0
«Скайгард/Спарроу»
(ШВЕЙЦАРИЯ, США)
Комплекс создан в конце 1970-х годов путем объединения двух систем: системы управления огнем «Скайгард», ранее использовавшейся для управления огнем спаренной 35-мм буксируемой зенитной установки «Эрликон», и ракеты «Спар- роу» - модификации ракет AIM-7E, AIM-7F, AIM-7M класса «воздух-земля».
Базовой ракетой системы ПВО «Скайгард» является ракета AIM-7E, получившая наименование RIM-7E-5. В системе ПВО морского базирования «Sea Sparrow» используется ракета RIM-7H-5. Значительно позже в ВМС США в данной системе ПВО стала использоваться ракета RIM-7M.
В ходе ведения боевых действий комплекс «Скайгард/Спар- роу» осуществляет обзор пространства и опознавание обнаруженных целей с помощью обзорной импульсно-доплеровской РЛС с дальностью обнаружения до 20 км. Цель сопровождается либо РЛС сопровождения, либо оптико-электронным модулем.
Пусковая установка с 4 направляющими для ракет монтируется на шасси спаренной буксируемой зенитной пушки. Стабилизаторы ракеты раскрываются после ее вылета из транспортно-пускового контейнера. Две пары ракет расположены с правой и левой стороны от рабочего места оператора.
Система управления огнем «Скайгард» за последние 20 лет прошла несколько этапов модернизации и в составе различных зенитных комплексов находится на вооружении армий Аргентины, Австрии, Канады, Египта, ОАЭ и других стран.
Система управления огнем «Скайгард» предназначена для сбора, обработки и анализа данных о воздушном противнике, действующем на малых и предельно малых высотах, и для дистанционного управления стрельбой различных средств огневого поражения (зенитных орудий и ракет).
Система имеет высокую помехозащищенность благодаря комплексному использованию многих технических решений, основными из которых являются широкий диапазон перестройки частоты зондирующего сигнала РЛС обзора воздушного пространства, обработка данных от нескольких средств обнаружения, выполняющих свои функции в различных областях электромагнитного спектра, и компенсация пассивных помех. Она оснащена аппаратурой предупреждения о пуске противорадиолокационных ракет. Заложенный в нее алгоритм управления огнем обеспечивает возможность оптимального обстрела одновременно двух и более целей зенитными пушками и ракетами.
В состав системы «Скайгард» входят: РЛС обнаружения воздушных целей, РЛС сопровождения целей, оптико-электронный модуль и пульты управления операторов системы управления огнем.
Вся аппаратура размещается в унифицированной кабине, монтируемой на двухосном буксируемом прицепе, бронетранспортере или ином шасси.
Импульсно-доплеровская РЛС обнаружения (диапазон частот 8,5-9,6 ГГц) служит для обзора воздушного пространства на дальностях до 20 км, опознавания обнаруженных целей и сопровождения 20 из них, а также выдачи целеуказания средствам сопровождения (РЛС или оптико-электронный модуль) и огневого поражения. Частота зондирующих импульсов и период их повторения устанавливаются автоматически в зависимости от помеховой обстановки. Поляризация излучаемого сигнала горизонтальная. Антенна станции (скорость вращения 60 об./мин) выполнена в виде сегмента плоского цилиндра. Ширина ее диаграммы направленности составляет 1,3° по азимуту и 30° по углу места.
