Зенитные ракетные комплексы

Гуринович Александр Леонидович

Радиолокационный дальномер AN/MPQ-51

Батарейный командный пункт предназначен для управления боевыми действиями всех составляющих батареи. Общее управление боевой работой осуществляет офицер боевого управления. Он управляет всеми операторами батарейного командного пункта. Помощник офицера боевого управления производит оценку воздушной обстановки и координирует действия батареи с вышестоящим командным пунктом. Пульт боевого управления дает этим двум операторам информацию о состоянии батареи и наличии воздушных целей, а

также данные для обстрела целей. Для обнаружения маловысотных целей имеется специальный индикатор «азимут-скорость», на который заводится только информация от РЛС обнаружения непрерывного излучения. Цели, выбираемые вручную, отдаются одному из двух операторов управления огнем. Каждый оператор использует дисплей управления огнем для быстрого захвата радиолокатором подсвета цели и управления пусковыми установками.

Пункт обработки информации предназначен для автоматической обработки данных и обеспечения связи батареи комплекса. Оборудование размещается внутри кабины, установленной на одноосном прицепе. В его состав входят цифровое устройство обработки данных, поступающих от РЛС целеуказания обоих типов, аппаратура опознавания «свой-чужой» (антенна смонтирована на крыше), устройства сопряжения и средства связи.

Если комплекс доработан в соответствии с третьей фазой, то пункт обработки информации в батарее отсутствует и его функции выполняют модернизированные командные пункты батареи и взвода.

Командный пункт взвода используется для управления стрельбой огневого взвода. Он способен также решать задачи пункта обработки информации, которому аналогичен по составу оборудования, но дополнительно оснащен пультом управления с индикатором кругового обзора и другими средствами отображения и органами управления. Боевой расчет командного пункта включает командира (офицера управления огнем), операторов РЛС и средств связи. На основании информации о целях, получаемой от РЛС целеуказания и отображаемой на индикаторе кругового обзора, производится оценка воздушной обстановки и назначается обстреливаемая цель. Данные целеуказания по ней и необходимые команды передаются на РЛС подсвета передового огневого взвода.

Командный пункт взвода после третьей фазы доработки выполняет те же функции, что и командный пункт передового огневого взвода. Модернизированный командный пункт имеет расчет, состоящий из офицера управления оператора РЛС и оператора связи. Часть электронного оборудования пункта заменена на новое. В кабине изменена система кондиционирования воздуха, использование фильтровентиляционной установки нового типа позволяет исключить проникновение в кабину радиоактивного, химически или бактериологически зараженного воздуха. Замена электронного оборудования заключается в использовании высокоскоростных цифровых процессоров вместо устаревшей элементной базы. За счет использования микросхем значительно уменьшены размеры модулей памяти. Индикаторы заменены на два компьютерных дисплея. Для связи с радиолокаторами обнаружения используются двунаправленные цифровые линии связи. В состав командного пункта взвода включен тренажер, позволяющий моделировать 25 различных сценариев налета для тренировки расчета. Имитатор способен воспроизводить и различные виды помех.

Командный пункт батареи после третьей фазы доработки выполняет также и функции информационно-координационного центра, так что последний из состава комплекса исключен. Это позволило сократить боевой расчет с шести человек до четырех. В состав командного пункта включен дополнительный компьютер, помещенный в стойку цифровой вычислительной машины.

Радиолокатор подсвета цели служит для захвата и сопровождения по дальности, углу и азимуту назначенной для обстрела цели. С помощью цифрового процессора для сопровождаемой цели вырабатываются данные об угле и азимуте для разворота трех пусковых установок в направлении на цель. Для наведения ракеты на цель используется энергия радиолокатора подсвета, отраженная от

цели. Подсвет цели радиолокатором осуществляется на всем участке наведения ракеты на цель до момента оценки результатов стрельбы. Для поиска и захвата цели радиолокатор подсвета получает целеуказание от командного пункта батареи.

Радиолокатор подсвета цепи AN/MPQ-46

После второй фазы доработки в радиолокатор подсвета внесены следующие изменения: антенна с более широкой диаграммой направленности позволяет освещать больший участок пространства и производить обстрел маловысотных групповых целей, дополнительный компьютер позволяет производить обмен информацией между радиолокатором и командным пунктом взвода по двухпроводным цифровым линиям связи.

Для нужд ВВС США фирма «Нортроп» на радиолокатор подсвета цели установила телевизионную оптическую систему, позволяющую обнаруживать, сопровождать и распознавать воздушные цели без излучения электромагнитной энергии. Система работает только днем, как совместно с локатором, так и без него. Телеоптический канал может использоваться для оценки результатов стрельбы и для сопровождения цели в условиях помех. Телеоптическая камера устанавливается на гиростабилизированной платформе и имеет 10-кратное увеличение. Позже телеоптическая система была доработана с целью увеличения дальности и повышения способности сопровождения цели в тумане. Введена возможность автоматического поиска. Телеоптическая система доработана инфракрасным каналом. Это позволило использовать ее днем и ночью. Доработка телеоптического канала была закончена в 1991 г., а в 1992 г. проведены полевые испытания.

Для комплексов ВМФ установка телеоптического канала начата в 1980 г. В этом же году начата поставка систем на экспорт. До 1997 г. было произведено около 500 комплектов для монтажа телеоптических систем.

Импульсная РЛС AN/MPQ-51 работает в диапазоне 17,5- 25 ГГц и предназначена для обеспечения дальностью радиолокатора подсвета цели, когда последний подавлен помехами. Если комплекс доработан по третьей фазе, дальномер исключается.

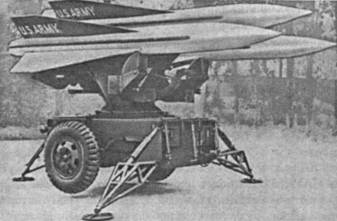

На пусковой установке М-192 хранятся три готовых к пуску ракеты. С нее производится пуск ракет с установленным темпом стрельбы. Перед пуском ракеты ПУ разворачивается в направлении цели, на борт ракеты подается напряжение для раскрутки гироскопов, активизируются электронные и гидравлические системы пусковой установки, после чего запускается двигатель ракеты.

С целью повышения мобильности комплекса для сухопутных войск армии США был разработан вариант подвижного комплекса. Было модернизировано несколько взводов комплекса. Пусковая установка размещена на самоходном гусеничном шасси М727 (разработано на базе шасси М548), на ней же располагаются три готовых к пуску ракеты. При этом количество транспортных единиц уменьшилось с 14 до 7 за счет обеспечения возможности транспортировки ЗУР на ПУ и замены транспортно-заряжающей машины М-501 машиной, оборудованной подъемником с гидравлическим приводом на базе грузового автомобиля. На новой ТЗМ и ее прицепе могли транспортироваться по одному стеллажу с тремя ракетами на каждом. При этом значительно сокращалось время развертывания и свертывания. В настоящее время они остаются на вооружении только в армии Израиля.

Демонстрационный проект «Хок-Спарроу» представляет собой комбинацию элементов, производимых фирмой «Рей- теон». Пусковая установка изменена таким образом, чтобы на ней вместо 3 ЗУР MIM-23 могли разместится 8 ракет «Спарроу».

В январе 1985 г. в Военно-морском испытательном центре Калифорнии были проведены полевые испытания измененной системы. Ракеты «Спарроу» поразили два дистанционно пилотируемых самолета.

Пусковая установка на самоходном гусеничном шасси М727
