В 1964 г. в целях повышения боевых возможностей комплекса, особенно для борьбы с низколетящими целями, была принята программа модернизации под названием HAWK/HIP (HAWK Improvement Program) или «Хок-1». Она предусматривала введение цифрового процессора автоматической обработки информации о цели, повышение мощности боевой части (75 кг против 54), улучшение системы наведения и двигательной установки ракеты MIM-23. Модернизация системы предусматривала использование в качестве станции подсвета цели РЛС непрерывного излучения, что позволяло улучшить наведение ракеты на фоне отражений сигнала от земли.
В 1971 г. была начата модернизация
– модернизация комплексов НАТО в Европе.
В 1973 г. в СВ США была начата вторая фаза модернизации HAWK/PIP (Product Improvement Program) или «Хок-2», которая проходила в три этапа. На первом модернизировался передатчик радиолокатора обнаружения непрерывного излучения с целью повышения мощности в два раза и увеличения дальности обнаружения, дополнения импульсного локатора обнаружения индикатором движущихся целей, а также подключение системы к цифровым линиям связи.
Второй этап начался в 1978 г. и продолжался до 1983-86 гг. На втором этапе была значительно улучшена надежность радиолокатора подсвета цели за счет замены электровакуумных приборов современными твердотельными генераторами, а также дополнения системой оптического сопровождения, которая позволяла работать в условиях помех.
Основной огневой единицей комплекса после второй фазы доработки является зенитная батарея двухвзводного (стандартная) или трехвзводного состава (усиленная). Батарея стандартного состава состоит из основного и передового огневых взводов, а усиленная батарея - из основного и двух передовых взводов.

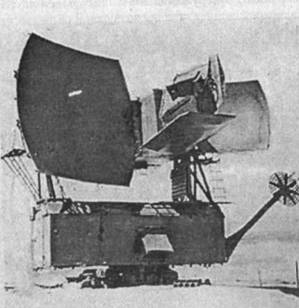

Стандартная батарея состоит из батарейного командного пункта батареи TSW-12, информационно-координационного центра MSQ-110, импульсной РЛС целеуказания AN/MPQ-50, работающей в режиме непрерывного излучения РЛС обнаружения AN/MPQ-55, радиолокационного дальномера AN/MPQ;51 и двух огневых взводов, каждый из которых состоит из радиолокатора подсвета AN/MPQ-57 и трех пусковых установок Ml92.
Передовой огневой взвод состоит из взводного командного пункта MSW-18, РЛС обнаружения непрерывного излучения AN/MPQ-55, радиолокатора подсвета AN/MPQ-57 и трех пусковых установок М192.
Армия США использует усиленные батареи, однако многие страны Европы используют другую конфигурацию.
Бельгия, Дания, Франция, Италия, Греция, Голландия и Германия провели доработку своих комплексов по первой и второй фазе.
Германия и Голландия установили на своих комплексах инфракрасные обнаружители. Всего было доработано 93 комплекса: 83 в Германии и 10 в Голландии. Датчик устанавливался на радиолокаторе подсвета между двумя антеннами и представляет собой тепловую камеру, работающую в инфракрасном диапазоне 8-12 мкм. Он может работать в дневных и ночных условиях и имеет два поля зрения. Предполагается, что датчик способен обнаруживать цели на дальностях до 100 км. Аналогичные датчики появились на комплексах, модернизируемых для Норвегии. Тепловые камеры могут быть установлены на других системах.
ЗРК «Хок», используемые силами ПВО Дании, были доработаны телевизионно-оптическими системами обнаружения целей. В системе используется две камеры: для больших дальностей - до 40 км и для поиска на дальностях до 20 км. В зависимости от обстановки радиолокатор подсвета может быть включен только перед пуском ракет, т. е. поиск цели может осуществляться в пассивном режиме (без излучения), что повышает живучесть в условиях возможности использования средств огневого и электронного подавления.
Третья
Общий вид ЗУР MIM-23
В процессе модернизации было существенно улучшено программное обеспечение, в составе элементов ЗРК начали широко использоваться микропроцессоры. Однако главным результатом модернизации следует считать появление возможности обнаружения маловысотных целей за счет применения антенны с диаграммой направленности веерного типа, что позволило повысить эффективность обнаружения целей на малых высотах в условиях массированных налетов. Одновременно с 1982 по 1984 гг. была проведена программа модернизации зенитных ракет. В результате появились ракеты MIM-23C и MIM-23E, имеющие повышенную эффективность в условиях помех. В 1990 г. появилась ракета MIM-23G, предназначенная для поражения целей на малых высотах. Следующей модификацией стала MIM-23K, предназначенная для борьбы с тактическими баллистическими ракетами. Она отличалась применением в боевой части более мощного взрывчатого вещества, а также увеличением числа осколков с 30 до 540. Испытания ракеты были проведены в мае 1991 г.
К 1991 г. фирма «Рейтеон» закончила разработку тренажера для подготовки операторов и технического персонала. Тренажер моделирует трехмерные макеты командного пункта взвода, радиолокатора подсвета, РЛС обнаружения и предназначен для подготовки офицерского состава и технического персонала. Для обучения технического персонала моделируются различные ситуации для настройки, регулировки и замены модулей, а для тренировки операторов - реальные сценарии противовоздушного боя.
Союзники США заказывают модернизацию своих систем по третьей фазе. Саудовская Аравия и Египет заключили контракты на модернизацию своих ЗРК «Хок».
Во время операции «Буря в пустыне» американские вооруженные силы развертывали зенитно-ракетные комплексы «Хок».
Норвегия использовала свою версию «Хок», которая называется норвежский «Усовершенствованный Хок» (NOAH - Norvegian Adapted Hawk). Его отличие от основной версии в том, что пусковые установки, ракеты и радиолокатор подсвета цели используются от базовой версии, а в качестве станции обнаружения целей используется трехкоординатная РЛС AN/MPQ-64A. В системах слежения также имеются инфракрасные пассивные обнаружители. Всего к 1987 г. было развернуто б батарей NOAH для защиты аэродромов.
В период с начала 70-х по начало 80-х годов «Хок» был продан во многие страны Ближнего и Дальнего Востока. Для поддержания боеготовности системы израильтяне модернизировали «Хок-2», установив на нем системы телеоптического обнаружения целей (т. н. суперглаз), способные обнаруживать цели на дальности до 40 км и идентифицировать их на дальностях до 25 км. В результате модернизации также была увеличена верхняя граница зоны поражения до 24 384 м. В результате в августе 1982 г. на высоте 21 336 м был сбит сирийский самолет-разведчик МиГ-25Р, совершавший разведывательный полет к северу от Бейрута.
