Зенитные ракетные комплексы

Гуринович Александр Леонидович

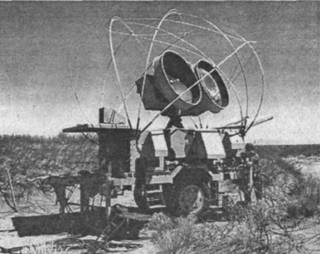

Типовой состав огневого взвода «Хок-Спарроу» включает импульсный локатор обнаружения, радиолокатор обнаружения непрерывного излучения, радиолокатор подсвета цели, 2 ПУ с ракетами MIM-23 и 1 ПУ с 8 ракетами «Спарроу». В боевой обстановке пусковые установки могут переоборудоваться либо под ракеты «Хок» либо «Спарроу» с помощью замены готовых цифровых блоков на пусковой установке. В одном взводе могут находиться ракеты двух типов и выбор типа ракеты определяется конкретными параметрами обстреливаемой цели. Погрузчик ракет «Хок» и поддоны с ракетами исключены и заменены транспортным грузовиком с подъемным краном. На барабане грузовика находится 3 ЗУР «Хок» или 8 ракет «Спарроу», размещаемых на 2 барабанах, что уменьшает время заряжания. Если переброска комплекса

осуществляется самолетом С-130, то он может нести ПУ с 2 ЗУР «Хок» или 8 «Спарроу», полностью готовых к боевому применению. Это значительно сокращает время приведения в боевую готовность.

Комплекс поставлялся и находится на вооружении в следующих странах: Бельгии, Бахрейне (1 батарея), Германии (36), Греции (2), Нидерландах, Дании (8), Египте (13), Израиле (17), Иране (37), Италии (2), Иордании (14), Кувейте (4), Южной Корее (28), Норвегии (6), ОАЭ (5), Саудовской Аравии (16), Сингапуре (1), США (6), Португалии (1), Тайване (13), Швеции (1), Японии (32).

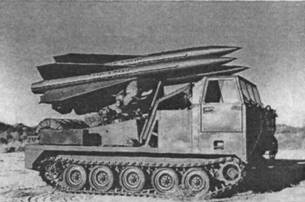

Заряжание ПУ

Демонстрационный проект «Хок-AMRAAM»

В 1995 г. были произведены демонстрационные стрельбы ракетами AMRAAM с модифицированных ПУ М-192, используя стандартный состав радаров батареи. Внешне ПУ имеет 2 барабана, похожих на «Хок-Спарроу».

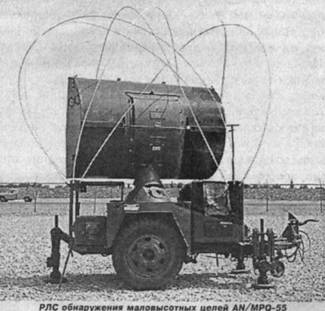

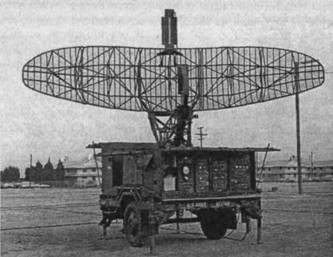

ДАЛЬНОСТЬ ОБНАРУЖЕНИЯ РАДИОЛОКАТОРОВ КОМПЛЕКСА (после первой фазы доработки), км

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

«Пэтриот»

(США)

ЗРК средней дальности «Пэтриот» предназначен для поражения самолетов и баллистических ракет оперативно-тактического назначения на малых, средних и больших высотах в условиях сильного электронного противодействия противника.

Разработка комплекса была начата в 1963 г. для замены ЗРК предшествующего поколения «Найк Геркулес» и «Хок». Основными критериями, которыми руководствовались его создатели, были требования минимального количества персонала и оборудования для снижения стоимости жизненного цикла, а также достижение характеристик, необходимых для отражения воздушных угроз, ожидавшихся в последующие десятилетия.

В октябре 1964 г. были подготовлены требования к системе, имевшей в то время обозначение SAM-D (Surface-to-Air Missile-Development), и три фирмы - «Рэйтеон», «Хьюз» и RCA - на конкурсной основе приступили к разработке ее основных компонентов. В мае 1967 г. фирма «Рэйтеон» была выбрана в качестве головного разработчика этой системы. Разработка ракеты поручалась концерну «Мартин-Мариетта».

Первое летное испытание ракеты состоялось в феврале 1970 г. (по другим данным - в ноябре 1969 г.), а 11 января 1974 г. ракетой были впервые выполнены маневры наведения по командам, поступающим от наземной РЛС. Всего за время разработки базового варианта ЗРК SAM-D было проведено более 125 пусков ракет.

В 1982 г. SAM-D под названием «Пэтриот» («Patriot») поступил на вооружение сухопутных войск США. Однако на начальном этапе эксплуатации был выявлен ряд недостатков как технического, так и программного характера, которые впоследствии были устранены. Для того чтобы боевые возможности ЗРК соответствовали уровню развития средств воздушного нападения, существовала программа модернизации комплекса на период до 2000 года.

Основная

организационно-тактическая единица подразделений ЗРК - дивизион, в состав которого входят шесть огневых и одна штабная батарея. Основная огневая единица - батарея. Она способна одновременно обстреливать до восьми воздушных целей. В ее состав входят КП управления огнем AN/MSQ-104, многофункциональная РЛС AN/MPQ-53 с фазированной антенной решеткой, восемь пусковых установок с зенитными управляемыми ракетами MIM-104 в транспортно- пусковых контейнерах, радиорелейные станции MRC-137, средства электропитания и обслуживания.

Одноступенчатая ЗУР МГМ-104 «Пэтриот» выполнена по нормальной аэродинамической схеме. Ее боевая часть осколочно-фугасная (масса 90,7 кг). Двигатель твердотопливный однорежимный со средней тягой. 11 000 кг работает в течение 11,5 с, сообщая ракете скорость 1750 м/с. Общая масса ЗУР «Пэтриот» составляет 906 кг. Ракета рассчитана на перегрузку до 30g.

Под носовым обтекателем находится плоская радиолокационная антенна диаметром 305 мм, состоящая из блока наведения на конечном участке (ТС-6) и модульного блока наведения на среднем участке (ММР). Блок ММР размещается в боевой части и содержит навигационную аппаратуру и бортовую ЭВМ. Здесь же установлены инерциальный блок, вспомогательная электронная аппаратура, преобразователь сигналов, предохранительно-исполнительный механизм, антенны и боевая часть. Ракеты размещаются в транспортно-пусковых контейнерах, закрытых спереди и сзади эластичными крышками.

Зенитная управляемая ракета MIM-104

Командный пункт батареи предназначен для сбора, накопления и обработки всей информации, необходимой для функционирования ЗРК, а также для управления работой РЛС AN/MPQ-53 и наведения ракет. Он размещается в фургоне автомобиля и имеет две дублирующие друг друга специализированные ЦВМ, управляющие РЛС и ракетой в полете, блоки управления частотами излучения и перемещения лучей антенн РЛС, два индикатора с панелями управления работой всего ЗРК, аппаратуру связи с другими элементами ЗРК (радиорелейная станция УКВ-диапазона MRC-137 с цифровой линией передачи данных «Линк-1»). Его аппаратура обеспечивает управление в автоматическом режиме всем комплексом действий ЗРК, связанных с перехватом воздушных целей. Наличие двух индикаторов позволяет на последнем этапе наведения ракеты выводить на один из них ту радиолокационную обстановку, которую «видит» ракета на подлете к цели. Этот способ в зарубежной печати называется TVM (Target-Via-Missile) - наведение через ракету. Командный пункт управления огнем обслуживают два оператора.

Многофункциональная радиолокационная станция AN/MPQ-53 предназначена для поиска, обнаружения, опознавания и сопровождения воздушных целей и ракет, передачи на них команд управления. Для опознавания целей используется интегрированный запросчик AN/TPX-46(V)7. В зависимости от режима работы станции, передатчик РЛС формирует различные по виду модуляции, длительности и частоте повторения, мощности и рабочей частоте сверхвысокочастотные сигналы, которые по волноводу передаются на облучающий рупор. В передатчике используются 160 фиксированных рабочих частот, принадлежащих диапазону 4-6 ГГц. Выбор этого диапазона обусловлен многофункциональностью РЛС AN/MPQ-53.

Многофункциональная радиолокационная станция AN/MPQ-53

РЛС устанавливается в направлении ожидаемой угрозы и сохраняет это положение в процессе стрельбы. Направление антенны по азимуту может быть изменено в перерывах между отражениями налетов дистанционно: по команде с пункта управления путем поворота всей РЛС относительно полуприцепа. Антенная система станции включает семь фазированных антенных решеток (ФАР) и антенну станции опознавания.
