С простым (стальным) задним центром увеличить скорость резания в 10 раз было бы невозможно — сгорел бы. Вращающийся же центр не дает устойчивости и достаточной жесткости при нарезке «на удар», изделие стало бы вибрировать. Применение твердосплавного центра все это ликвидировало.

Пометка одной стороны квадрата метчика позволяла зажимать хомутик всегда в одно место, что избавляло токаря от необходимости попадать в нитку резьбы после обдирки чистовой гребенкой. Достаточно было попасть в нитку первый раз — и остальные 99 метчиков уже не нуждались в этой

операции.

Применение подобных мелочей в комплексе с новой технологией и позволило даже теперь, когда, казалось бы, все уже учтено и рассчитано, выполнить норму на 1000%.

Что касается применения новой технологии для изготовления круглых плашек, то и в этом случае тоже был получен значительный эффект.

По обычной технологии нарезка внутренней резьбы шла медленно, так как при непрерывной стружке опасность появления надира на резьбе плашки была еще больше, чем при нарезке наружной резьбы. По предложенной мной технологии в круглых плашках сперва сверлят окна, затем растачивают отверстие под нарезку, потом снимают затылок на перьях плашки с обеих сторон и только после этого нарезают резьбу.

Нарезать таким образом плашки я начал с размера 24x1,5 и 24x2 и дошел до размера 100x2. Нарезку вел «на удар» с большой скоростью при постоянном «сшибании» стружки, налипающей на зубья гребенки. Резьба получалась в 2 раза быстрее и чистая, без малейших надиров.

Кроме повышения производительности на самой операции нарезки резьбы выявились и некоторые другие преимущества нового метода: отпала необходимость в изготовлении маточных метчиков на каждый размер плашки; стала ненужной операция прогонки плашки маточными метчиками для снятия заусенцев в резьбе был ликвидирован брак по резьбе, который возникал во время прогонки резьбы маточным метчиком.

Конечно, так же как и при нарезке метчиков, все эти успехи не пришли сами собой, только от перестановки операций в технологии. Для внутренних гребенок пришлось сделать державки повышенной жесткости, а сами гребенки для нарезки новым методом стали делать с хвостовиком большого диаметра. Кроме того, гребенки для нарезки плашек я предложил делать не с обычным профилем, а с конусом по среднему диаметру, в то время как обычные резьбовые гребенки имеют профиль резьбы, нарезанный по цилиндру с конусом по наружному диаметру.

У обычных гребенок острием работает только один последний зуб, который быстро затупляется, и гребенку часто приходится перетачивать. При определенном угле конуса, различном для разных шагов резьбы, каждый зуб модернизированной гребенки режет всем профилем и снимает при этом весьма малую стружку, что предохраняет инструмент от затупления и обеспечивает легкий отход стружки. Такая гребенка с четырьмя зубьями снимает за один проход слой металла глубиной 0,2 мм по диаметру.

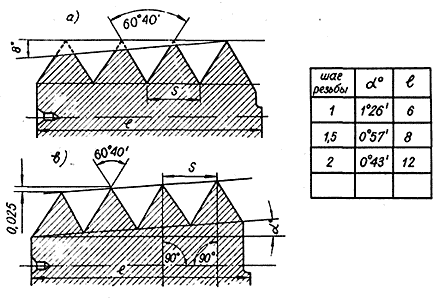

^{Профиль обычный (а) и усовершенствованный (в) гребенки для нарезания плашек}

Раньше

резьбовики зачастую раздумывали — прогонять маточным метчиком плашку после сверления окон или не прогонять? Если прогонять, то это значит рисковать плашкой, так как не всегда удается сразу попасть в нитку резьбы метчиком (особенно при большом диаметре). А сразу не попал — плашка идет в брак. Если же не прогонять, то заточники поднимут крик, так как им приходится долго стачивать перья плашки, чтобы удалить заусенцы на резьбе, оставшиеся после сверления окон. Часто при этом резьба отжигалась, становилась мягкой — и плашка опять шла в брак. Так и этак — все равно было плохо!

По новой технологии все эти неприятности отпали, плашки стали получаться высокого качества и вдвое быстрее.

Так незначительное на первый взгляд изменение порядка операций в технологии дало блестящий результат. Сейчас по этому методу работают в инструментальных цехах многих заводов. Тем инструментальщикам, которые работают по-старому и режут резьбу на плашке «по целому», я советую перейти на новую технологию, они не прогадают!

Описывать все свои 50 рационализаторских предложений я, конечно, не буду — это и долго да и незачем. Но еще об одном предложении, облегчившем тяжелый физический труд токарей-доводчиков, я расскажу — о механизации доводки резьбовых калибровых колец средних и больших размеров.

В большинстве инструментальных цехов машиностроительных заводов калибровые резьбовые кольца нарезают резцом и после закалки доводят чугунными притирами. Шлифование внутренней резьбы на калибрах применяется довольно редко.

Если взять, например, кольцо М100x2, то припуск на доводку обычно оставляют 0,4 мм. А если учесть, что после термообработки кольцо неизбежно деформируется на 0,3-0,35 мм, то токарю приходится долго доводить кольцо при помощи притиров, затрачивая много физической силы.

Мне удалось механизировать доводку больших резьбовых калибровых колец, использовав для этого обычный токарный станок. Первый опыт я проделал с кольцами диаметром от 60 до 200 мм, причем станок для этой цели использовал старый, предназначенный к списанию.

Между направляющими станка на ребрах станины прикреплена планка с продольным пазом. По этому пазу перемещаются и могут быть закреплены в нужном месте два кнопочных пускателя правого и левого хода. Кнопки пускателей удлинены и направлены навстречу друг другу.

Резьбовое кольцо навертывается на притир обычным порядком и зажимается болтом водила. Хвостовик водила, перемещаясь вместе с кольцом вдоль оси притира, в своем крайнем положении нажимает на левую кнопку пускателя, переключающую станок на обратный ход. Дойдя вместе с кольцом до правой кнопки пускателя, водило переключает станок на прямой ход. Так автоматически происходит реверсирование вращения шпинделя, а вместе с ним и изменение направления движения кольца вдоль притира. Чтобы хвостовик водила мягче ударялся об упоры в крайних положениях, внутри станины прикреплены два бруска из текстолита.
