Mitsubishi MMR25 не нужны ни гоночные трассы, ни дороги: оффроуд его стихия. Колес у него вроде бы четыре, но каждое состоит, в свою очередь, из восьми с индивидуальными электромоторами. Авторы назвали свою идею «колесной формулой 8х4» и все ради того, чтобы машина могла ездить хоть вперед, хоть вбок, хоть назад, хоть по диагонали. Спойлеры настраиваются с помощью металлических сплавов с памятью формы, да и сама крыша может выгибаться подобно спине кошки. Такой вот краб для гонок в экваториальных пустынях и полярных снегах.
Volkswagen Bio Runner предназначен для ралли по пустыне Baja 1000. Одна заправка, один пилот и двойной турбомотор, раскручивающийся до невообразимых 500 000 об/мин. Вместо сиденья — мотоциклетное седло, вместо баранки — мотоциклетный руль, вместо окон — экраны мониторов. А вот картинку на них передает крупный беспилотный вертолет-дрон, летящий впереди и способный также выполнить роль эвакуатора. Да, а почему Bio? Все очень просто: топливо в турбины синтезировано из биомассы, сиречь органических отходов.
Не
Что же может быть чище водородных технологий. Поэтому именно он, водород, и «плещется» в баллонах-термосах болида BMW Hydrogen Powered Salt Flat Racer. Образующийся при сгорании водяной пар направляется прямо в бортовой аквариум с золотыми рыбками. Если «выхлоп» чист, им ничего не грозит. Всплыли вверх брюхом — участнику грозит дисквалификация за «допинг» в виде посторонних примесей в топливе (а заодно — иск за жестокое обращение с животными, в будущем с этим будет строго). Когда-то так же поступали шахтеры, бравшие в забой канарейку, чувствительную к метану (от высокой концентрации газа птица просто умирала). Вообще же в конструкции по максимуму использовано вторсырье: например, решетка радиатора сделана из старых колес.
Алексей Воробьев-Обухов
Прилив сил

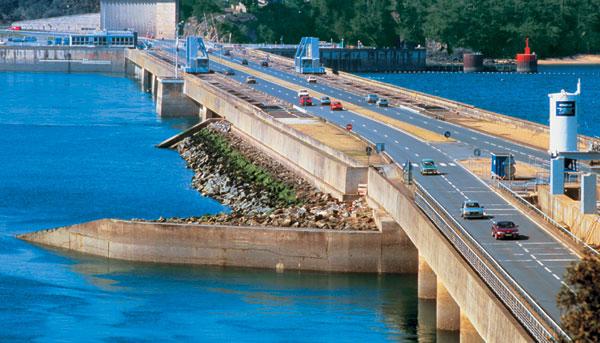

Дамба первой в мире приливной электростанции в устье реки Ранс. Франция. Фото: SPL/EAST NEWS
Когда Парижская Академия наук отказалась рассматривать проекты вечных двигателей, формально она была совершенно права. Вечных двигателей не существует. Но есть почти вечные. По сути, вся наша Вселенная — огромный perpetuum mobile, который работает вот уже более 13 миллиардов лет и пока не собирается останавливаться. Надо просто суметь им воспользоваться.
В некоем научном трактате начала прошлого тысячелетия безымянный автор описал замечательный вариант вечного двигателя. Изобретатель предложил собрать крепкий шест, достаточно длинный для того, чтобы дотянуться до Луны . Его наземный конец он соединил с шатунным механизмом и возвратной пружиной. По замыслу изобретателя Луна должна была с помощью шеста приводить шестерни механизма в движение, а в ту пору, когда ночное светило уходило «за Землю», пружина возвращала шест в исходное положение, где он дожидался нового прихода земного спутника. Нам неизвестно, пытался ли древний изобретатель воплотить свой аппарат в жизнь, но, вероятно, он сильно удивился бы, узнав, что предложенный им достаточно длинный шест давно существует и работает. И не один, а целых два — второй связывает нас с Солнцем. Шесты эти мы называем гравитацией. Правда, шестерни они не вращают, но дважды в день вызывают изменения уровня воды в больших водоемах. То, что изменение уровня воды в океане зависит от движения по небу основных светил — Луны и Солнца, отмечал еще в IV веке до Рождества Христова греческий купец и географ Пифей — тот самый, что первым описал полярный день, северное сияние и вечные льды. В самом начале нашей эры его наблюдения развил в своих трудах учитель Цицерона — Посидоний, полагавший, что эти светила обладают особым полумагическим притяжением наподобие магнита. Но вскоре труды Посидония были надолго забыты, и первые приливные мельницы строились без их учета.
Небесные тягачи
Научная теория приливов появилась в 1687 году, и создал ее основоположник теории всемирного тяготения Исаак Ньютон. Основными «виновниками», как люди верно догадывались, оказались Луна и Солнце. Своим притяжением каждое из светил стремится вытянуть Землю. Это связано с тем, что гравитация быстро убывает с расстоянием. Из-за этого Луна притягивает ближнюю часть нашей планеты на 6,5% сильнее, чем дальнюю. Под действием этой разности сил Земля давно бы стала похожа на дыню, если бы не вращение, которое все время подставляет Луне другой бок, едва только начинает развиваться деформация. В результате по нашей планете, чуть отставая от Луны, постоянно бегут две приливные волны. В твердом веществе их амплитуда составляет около полуметра. Вода более подвижна, но и ее подъем в открытом море не превышает метра. С приближением к суше высота морской приливной волны многократно увеличивается. Наиболее интенсивным рост этот оказывается в узких местах побережий — в проливах, сужающихся заливах, устьях рек. Доходит до того, что некоторые реки во время мощных приливов меняют направление течения на противоположное. На Северной Двине замедление течения во время приливов отмечается за 200 километров от устья, а на Амазонке — за 1400. В узком речном русле прилив может создавать высокую, до 5 метров, волну, движущуюся против течения со скоростью 7 м/с. В Бразилии ее называют порока, во Франции — маскаре, в Британии — бор. В дни особенно сильных приливов порока проходит по Амазонке до 300 километров — у побережья уже давно начался отлив, а волна все еще идет вверх по реке. Солнце тоже порождает пару приливных волн, но они заметно слабее лунных. Дело в том, что размеры Земли весьма незначительны в сравнении с расстоянием до Солнца, так что перепад силы его притяжения на ближнем и дальнем краях земного шара составляет менее 0,02%. Однако солнечная гравитация на два порядка сильнее лунной, и поэтому приливы, вызванные Солнцем, уступают лунным не в сотни, а только в 2,5 раза. Когда лунная и солнечная волны накладываются и усиливают друг друга, случаются особенно высокие приливы. Их называют сизигийными, поскольку происходит это в дни сизигий — новолуний и полнолуний. Прямая противоположность им — приливы, происходящие в моменты квадратур (первой и последней четвертей Луны). В такие дни Луна и Солнце располагаются по отношению к Земле под прямым углом и ослабляют приливное влияние друг друга. В результате вода во время сизигийных приливов может подниматься в 2—3 раза выше, чем во время квадратурных. Высота прилива в некоторых местах действительно впечатляет. Например, в Гранвиле ( Франция ) перепад уровня воды достигает 14,7 метра, в устье реки Северн (Бристольский залив, Англия) доходит до 16,3 метра, а в районе залива Фанди (атлантическое побережье Канады ) — почти до 20 метров (высота семиэтажного дома). Но есть и такие места, где приливы почти не ощущаются. Скажем, в районе Трапезунда (Черное море, Турция ) вода поднимается всего на 8 сантиметров, а в Финском заливе амплитуда прилива редко превосходит 4—5 сантиметров. Приливные
Первая советская экспериментальная ПЭС в Кислой губе первоначально была оснащена французской 400-киловаттной осевой турбиной. Сейчас там исследуется новейшая ортогональная турбина меньшей мощности. Фото: ИТАР-ТАСС
Водный помол
Самые древние приливные мельницы работали на реке Флит, в районе современного Лондона, еще во времена Римской империи, но об этом нам известно только по косвенным данным. Старейшая из тех, остатки которых удалось раскопать археологам, относится к концу VIII века. Эта небольшая мельничка при основанном святым Патриком монастыре Нендрам в Северной Ирландии устроена была чрезвычайно просто. Во время прилива вода через открытые воротца заполняла небольшой бассейн. Когда прилив сменялся отливом, ворота закрывались и вода из бассейна спускалась через специальное сливное отверстие, под которым находилось закрепленное горизонтально колесо с мельничными лопастями. Поток воды вращал лопасти, и это вращение передавалось на рабочие жернова диаметром 83 сантиметра. Нехитрая установка развивала мощность чуть меньше одной лошадиной силы и позволяла перемалывать до 4 тонн муки за сутки. Первое документальное упоминание о приливной мельнице относится к 1086 году. В знаменитой «Книге Страшного суда», составленной по результатам первой в средневековой Европе поземельной переписи, проведенной по приказу Вильгельма Завоевателя, говорилось о приливной мельнице, расположенной в Дувре, на берегу пролива Па-де-Кале. Кроме нее в книге упоминалось о мельнице на реке Ли в местечке Три-Миллс-Айленд (сегодня эта территория относится к Лондону). Старейшая сохранившаяся до наших дней приливная мельница была также построена в Англии, в городке Вудбридж, еще в 1170 году. Она была уже значительно больше и мощнее, чем в Нендраме. Колесо мельницы было вертикальным, наподобие пароходных, а площадь ее приливного бассейна составляла 28 000 м2 (около 3 гектаров). Мельница несколько раз реконструировалась и благополучно молола зерно несколько веков вплоть до 1957 года. К тому времени это была последняя действующая промышленная приливная мельница. В 1973 году после пятилетней реставрации заброшенного комплекса в нем был открыт музей индустриальной революции. В музейные экспонаты превратились и несколько других приливных мельниц — в Англии, Бельгии и Нидерландах. Все они работают, только муку в них сегодня перемалывают для туристов. А в целом в начале прошлого века только по берегам Атлантического океана работало более 750 таких мельниц. Около 300 — в Северной Америке, 200 — в Британии и примерно 100 — во Франции. Кое-где были построены приливные насосы, приливные подъемники и даже приливные лесопилки. И большая часть этих установок создавалась без всякого теоретического обоснования.
Французский дебют
Первыми за сооружение электростанций, извлекающих энергию из приливных движений воды, взялись французы. В 1925 году они присмотрели перспективное место под приливную электростанцию вблизи деревни Абер-Врак (департамент Финистер). И не просто присмотрели, а даже начали строительство, но из-за финансовых проблем к 1930 году его забросили. Однако конструкторские наработки, которые энергетики планировали использовать в этой первой ПЭС, пригодились при сооружении следующей, которая и стала первой действующей. Место для нее в устье реки Ранс, впадающей в Ла-Манш, выбрал еще в 1921 году инженер Жерар Буасноэ. Даже самые низкие квадратурные приливы поднимаются здесь на 8 метров, а в дни сизигий вода захлестывает за 13-метровую отметку. Но путь от идеи до ее воплощения оказался долгим. Лишь в 1943 году Общество по изучению использования приливов (Soci'et'e d"'etude pour l"utilisation des mar'ees, SEUM) провело необходимые исследования и составило техническое обоснование проекта ПЭС. Сами же работы по строительству начались только в 1961 году. Главным специалистом проекта стал известный французский архитектор Луи Арретч. Плотину спроектировал Альбер Како, получивший к тому времени титул «лучшего инженера Франции». Два года ушло на осушение строительной площадки. 20 июля 1963 года, когда бассейн будущей ПЭС был надежно заблокирован двумя мощными дамбами, состоялась церемония закладки первого камня, а 26 ноября 1966 года построенную ПЭС открыл лично президент Франции генерал Шарль де Голль . Сооружение оказалось впечатляющим. Приливный бассейн площадью 22,5 км2 отгораживала плотина длиной почти 800 метров. На ней смонтированы 24 турбины общей мощностью 240 мегаватт. По сей день эта электростанция остается крупнейшей в провинции Бретань и производит более 600 миллионов киловатт-часов в год. В пересчете на современные деньги ее постройка обошлась французам в 740 миллионов евро, но станция уже давно окупилась, и теперь ее электричество стоит всего 1,8 цента за киловатт-час — в полтора раза дешевле энергии столь популярных во Франции АЭС.
Советский ответ
В России на некоторых участках побережья Белого и Баренцева морей приливы поднимают воду на высоту до 10 метров. Еще в XVII веке здесь строились первые приливные мельницы. И когда в начале 1960-х годов руководство СССР узнало, что французы строят первую ПЭС, началось соревнование. Место для возведения советской ПЭС было выбрано в 90 километрах от Мурманска в Кислой губе, недалеко от поселка Ура-Губа. Оно будто специально было создано природой для такого проекта: естественный залив площадью более миллиона квадратных метров с узкой, всего 40 метров, горловиной. Единственным, но существенным минусом площадки было то, что располагалась она вдали от других промышленных объектов. Да и дорог к ней нормальных не было. Для быстрого возведения наши конструкторы под руководством инженера и изобретателя Льва Бернштейна придумали способ строительства, который сейчас называется «наплавным» и применяется почти везде, где требуется возвести крупное водное или подводное сооружение. Здание размером 36x18,5 метра и высотой более 15 метров, которое одновременно являлось и плотиной, было построено не в Кислой губе, а в строительном доке на мысе Притыка, рядом с Мурманском. Вместе со смонтированным в нем оборудованием его вплавь отбуксировали по месту службы, где и установили на выровненное и подготовленное к этому дно. Но, несмотря на такое ноу-хау, французы все равно опережали наших гидростроителей. Когда стало ясно, что перегнать их не удастся, советские чиновники, дабы минимизировать политические издержки, оперативно объявили проект «технической ересью», подлежащей немедленной заморозке. Стройка застыла на год, и лишь публикация в газете «Известия» статьи «Наказанная проблема» заставила пересмотреть абсурдное решение и выделить средства на завершение объекта. Станцию открыли в 1968 году. На ней была установлена турбина диаметром 3,3 метра и мощностью 400 киловатт производства французской фирмы «Нейрпик», которая оборудовала и первую французскую ПЭС.
