Рис. 3.95. Два сечения в отношении одного пути
10. Задайте значение параметра Path (Путь) равным 18. Нажмите кнопку Get Shape (Показать сечение) и щелкните по сплайну - звезде в сцене. В результате, на протяжении 3% от длительности пути, произошел переход из округлого се-чения в звездообразный (рис. 3.96).
Нижняя часть колонны почти готова. Остался лишь один нюанс. Обратите вни-мание, что между сечениями квадрата и окружности на поверхности модели образовался некий "перекос". Он выражается в наличии нескольких складок (рис. 3.97). Эти складки образовались
сечений не совпадают в пространстве (а при использовании нескольких сече-ний их связка происходит именно за счет связки вершин).

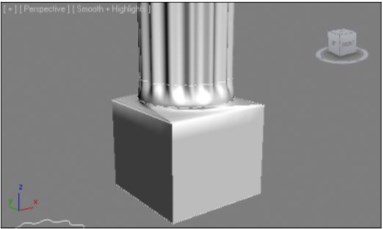

Рис. 3.96. Добавлено третье сечение

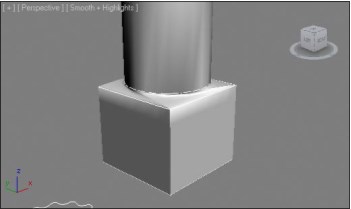

Рис. 3.97. Складки между двумя сечениями
11. Позицию примененных сечений можно исправить вручную. Выделите создан-ную лофт - модель, перейдите во второй раздел командной панели к ее парамет-рам, раскройте структуру подобъектов и перейдите на уровень редактирования подобъекта Shape (Сечение).
12. Выделите два первых прямоугольных сечения модели и поверните их при по-мощи манипулятора вращения так, чтобы складки пропали. На рис. 3.98 пока-зана проекция вида сверху на модель после поворота нижних сечений.
Рис. 3.98. Модель выровнена
13. Самостоятельно создайте верхнюю часть колонны. Для этого необходимо вы-полнить шаги 7—11 в обратном порядке, чтобы получилась зеркально -отображенная верхняя часть колонны (рис. 3.99).

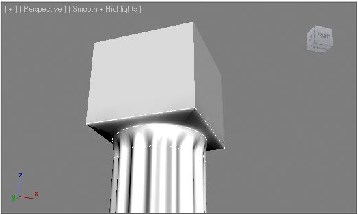

Рис. 3.99. Верхняя часть колонны Рис. 3.100. Готовая колонна. Верхушка и основание колонны
свободны для добавления
других декоративных элементов
Surface Parameters
14. Выделите получившуюся модель, в параметрах, в свитке (Параметры поверхности) сбросьте флажок Smooth Length (Сглаживать в дли-ну). Раскройте свиток Skin Parameters (Параметры оболочки) и задайте значе-ние параметра Path Steps (Шаги вдоль пути) равным не менее 10 единиц. Этот параметр — то же самое, что сегментация по длине, т. е. позволяет сглаживать форму модели.
Итак, в результате у вас получилась модель колонны, созданная методом сложного лофта на основе одного сплайна - пути и трех сплайнов - сечений (рис. 3.100). Обяза-тельно потренируйтесь в создании сложных лофт - моделей. Данный метод приме-няется достаточно часто при создании разных элементов.
Метод создания сетки
Еще один метод создания моделей на основе сплайнов, который мы рассмотрим, — метод создания сетки. Смысл данного метода заключается в том, что при помощи сплайнов рисуется сам сегментационный каркас будущей модели. До сих пор мы лишь описывали сплайнами форму модели, например, при враще-нии или выдавливании. Сама структура сегментационной сетки таких моделей бы-ла производной, т. е. формировалась автоматически при создании модели. Сейчас мы будем рисовать эту сетку вручную, одновременно передавая форму модели. Для начала рассмотрим технологию применения данного метода на простом абст-рактном примере.
1. Очистите сцену при помощи команды меню File | Reset (Файл | Сброс).
2. В окне проекций Top (Вид сверху) создайте сплайн Rectangle (Прямоугольник)
3. Выделите созданный сплайн Circle (Окружность) и приподнимите его вверх при помощи манипулятора движения ( Select and Move ) в окне проекций Front (Вид спереди). В результате должны получиться объекты, примерно такие, как на рис. 3.101.
4. Выделите нижний объект — прямоугольник. Щелкните правой кнопкой мыши для вызова квадрупольного меню и выберите пункт Convert To | Convert to Editable Spline (Перевести в | Перевести в редактируемый сплайн). Тем самым вы перевели прямоугольник в редактируемый сплайн.
5. Перевод был сделан для доступа к инструменту Attach (Присоединить). Снова выделите прямоугольник, нажмите правую кнопку мыши, в квадрупольном ме-ню выберите пункт Attach (Присоединить) и щелкните по сплайну - окружности, расположенному выше. Таким образом оба сплайна превратились в единый сплайн.
6. Выделите получившийся сплайн, перейдите во второй раздел командной панели, раскройте список модификаторов ( Modifier List ) и примените модификатор CrossSection (Поперечное сечение). Под действием данного модификатора меж-ду прямоугольником и окружностью появляются поперечные сегменты, соеди-няющие вершины (рис. 3.102).
7. Обратите внимание, что эти сегменты не ровные, а немного перекрученные. Это произошло потому, что позиции вершин на поверхностях окружности и прямо-угольника не совпадают: они не расположены точно друг над другом. Это легко исправить. Выделите составной сплайн в сцене, раскройте структуру подобъек-тов линии в стеке модификаторов и выделите подобъект Spline (Сплайн). В окне проекций Top (Вид сверху) выделите окружность (она должна выделиться красным и независимо от прямоугольника), при помощи манипулятора враще-ния ( Select and Rotate ) поверните окружность примерно на 45 против часовой стрелки. Таким образом вершины окружности расположатся симметрично вер-
шинам квадрата (рис. 3.103).
Рис. 3.101. Исходные объекты Рис. 3.102. Появились дополнительные сегменты
Рис. 3.103. Необходимая позиция объектов Рис. 3.104. Поперечные сегменты по отношению друг к другу выровнялись
8. Выйдите из режима редактирования подобъекта Spline (Сплайн) и щелкните по примененному модификатору CrossSection в стеке модификаторов. Возвратит-ся действие модификатора CrossSection (Поперечное сечение). Теперь попе-речные сегменты уже ровные (рис. 3.104).
9. Таким образом, вы создали каркас модели. Чтобы превратить каркас в твердо-тельную модель, необходимо применить в отношении него еще один модифи-катор — Surface (Поверхность). Выделите объект в сцене, раскройте список модификаторов и примените данный модификатор.
10. В результате его применения каркас превратился в модель. Но, возможно, мо-дель представляет собой лишь темное пятно, а не полноценную поверхность. В таком случае установите флажок Flip Normals (Обратить нормали) в свитке Parameters (Параметры) данного модификатора. Здесь же, в данном свитке, оперируя значением параметра Steps (Шаги), вы можете настраивать сглажен -
