7,62-мм автоматическая винтовка образца 1936 г. Описание

Артиллерийское управление РККА

Взаимодействие деталей спускового механизма при автоматической стрельбе

160. Флажок переводчика ставится в вертикальное положение (рис. 84). При этом рычаг автоматического спуска 5 своим зубом войдет в соприкосновение с выступом на спусковом крючке. При нажатии на спусковой крючок рычаг автоматического спуска пойдет назад и при помощи спускового рычага утопит шептало. Размыкатель в это время выключен и в работе не участвует. При стрельбе ударник не задерживается на шептале, а удерживается только упором ударника от слежения. Упор ударника выводится из зацепления с ударником только при подходе подвижных частей в переднее положение стеблем затвора. Таким образом, упор ударника выполняет роль автоматического спуска.

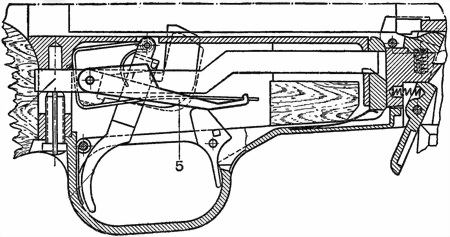

Рис84. Положение деталей спускового механизма при автоматическом огне в момент выстрела.

Упор боевой пружины

161. В винтовках АВС изготовления до 1936 г. упор боевой пружины несколько отличен от последнего образца. Его устройство понятно из рис. 85 и 86. Разборка и сборка затвора со старым упором несколько отлична и видна из рисунков.

Рис. 85. Выталкивание упора боевой пружины.

Рис. 86. Постановка упора боевой пружины.

В винтовках изготовления до 1935 г. отсечки нет, а потому устранение задержек проводить внимательно и при отводе подвижных частей назад следить за тем, чтобы не дослать второго патрона в патронник и не произвести выстрела при незапертом затворе.

Особенности разборки

162. Вследствие наличия специальной отсечки несколько затрудняется вынимание и постановка затвора. Чтобы вынуть при разборке затвор, необходимо его продвинул до крайнего переднего положения, а затем отвести назад. В этом случае зуб отсечки, отведенный щитиком, пропустит затвор.

Когда затвор будет отведен до крайнего заднего положения, нужно наблюдать за тем, чтобы паз на затворе с правой его стороны расположился против зуба а щитика, что достигается соответствующей установкой щитика.

После постановки зуба щитика против паза затвора собранный затвор движением вверх вынуть из коробки.

При постановке затвора в коробку нужно следить,

чтобы зуб щитика совпадал с пазом на затворе.

ПРИЛОЖЕНИЯ

Приложение 1

Краткие таблицы стрельбы 7,62-мм автоматической винтовки образца 1936 г. (АВС) индекс 56-А-225

Прилагаемые таблица носят ориентировочный характер и нуждаются в дальнейшей практической проверке. Не прилагаются: таблицы превышений траектории над линией прицеливания, таблица поправок на внешние условия стрельбы и таблица перемещения цели за время полета пули, так как они аналогичны соответствующим таблицам для ручного пулемета «ДП».

ТАБЛИЦА 1

Углы прицеливания, бросания и падения для пули образца 1908 г.

Прицел	Дистанция в м	Углы	прицеливания	Углы	бросания	Углы	падения
в градусах и минутах	в тысячных угломер.	в градусах и минутах	в тысячных угломер.	в градусах и минутах	в тысячных угломер.
1	100	0°9′	2,5	0°2′	0,5	0°3′	1,0
2	200	0°13′	3,5	0°5′	1,5	0°6′	1,5
3	300	0°17′	4,5	0°9′	2,5	0°11′	3,0
4	400	0°22′	6,0	0°13′	3,5	0°16′	4,5
5	500	0°27′	7,5	0°18′	5,0	0°23′	6,0
6	600	0°33′	9,0	0°24′	6,5	0°33′	9,0
7	700	0°40′	11,0	0°31′	8,5	0°46′	13,0
8	800	0°48′	13,5	0°39′	11,0	1°03′	17,5
9	900	0°57′	16,0	0°48′	13,5	1°24′	23,0
10	1000	1°07′	18,5	0°58′	16,0	1°49′	30,5
11	1100	1°19′	22,0	1°10′	19,5	2°19′	38,5
12	1200	1°33′	26,0	1°23′	23,0	2°53′	48,0
13	1300	1°50′	30,5	1°38′	27,0	3°31′	60,0
14	1400	2°11′	36,5	1°59′	32,0	4°13′	70,0
15	1500	2°37′	43,0	2°15′	37,5	4°58′	83,0

Примечания: 1. Значение углов округлено до минуты.

2. Величины углов в тысячных округлены до 0,5 тысячной.

ТАБЛИЦА 2

Высота траектории, горизонтальное расстояние до вершины, время и скорость полета пули обр. 1908 г.

Дистанция в м	Высота траектории в м	Горизонтальное расстояние до вершины в м	Время полета пули в сек.	Скорость у цели в м/сек
100	0,03	52	0,12	766
200	0,08	104	0,26	695
300	0,18	158	0,41	628
400	0,40	214	0,57	565
500	0,80	272	0,76	510
600	1,30	332	0,97	460
700	2,0	394	1,20	416
800	3,0	457	1,45	377
900	4,4	521	1,73	343
1000	6,3	585	2,04	314
1100	8,7	649	2,38	290
1200	11,7	713	2,76	270
1300	15,4	777	3,18	254
1400	19,9	841	3,64	241
1500	25,3	905	4,14	230

ТАБЛИЦА 3

Размеры сердцевинных полос и вероятных (срединных) отклонений при одиночном огне из одной АВС без дульного тормоза легкой пули обр. 1908 г.

Дистанция в м	Сердцевинные	полосы в м	Вероятные	отклонения в м
по высоте	по боковому отклонению	по высоте	по боковому отклонению
100	0,004	0,003	0,1	0,08
200	0,08	0,06	0,2	0,10
300	0,12	0,09	0,3	0,2
400	0,16	0,12	0,4	0,3
500	0,21	0,15	0,5	0,4
600	0,26	0,18	0,7	0,5
700	0,31	0,21	0,9	0,6
800	0,37	0,25	1,1	0,7
900	0,40	0,30	1,3	0,8
1000	0,50	0,40	1,5	1,0
1100	0,60	0,50	1,8	1,2
1200	0,70	0,60	2,1	1,4
1300	0,80	0,70	2,4	1,6
1400	0,90	0,80	2,7	1,8
1500	1,10	0,90	3,0	2,0

Примечание. Величины сердцевинных полос и вероятных отклонений при стрельбе с дульным тормозом меньше на 20 %.

Приложение 2

Перечень (спецификация) сборок и деталей 7,62-мм автоматической винтовки образца 1936 г. (АВС) — индекс 56-А-225

№ по чертежу	Наименование сборок и деталей	Какие детали (сборки) входят в сборку
9	Трубка ствола
109	Ось штыка
Сб-1	Трубка ствола с осью штыка	9 и 109
10	Мушка
Сб-2	Трубка ствола собранная	Сб-1 и 10
11	Корпус дульного тормоза
12	Гайка дульного тормоза
Сб-3	Дульный тормоз собранный	11 и 12
1	Ствол
13	Прицельная колодка
113	Штифт
2	Газовая камора
38	Штифт газовой каморы
39	Штифт трубки ствола
3	Газовый регулятор
Сб-4	Ствол собранный	1, 13, 113, 2, 38, Сб-2, 39, Сб-3, 3
6	Шток
4	Газовый цилиндр
Сб-5	Шток собранный	6 и 4
17	Защелка хомутика
16	Пружина защелки хомутика
15	Хомутик прицельной планки
14	Прицельная планка
Сб-6	Прицельная планка собранная	17, 16, 15 и 14
20	Колодка
5	Взводная муфта
8	Пружина взводной муфты
7	Упор пружины
18	Пружина прицельной планки
19	Ось прицельной планки
Сб-7	Ствол с коробкой и прицелом	Сб-4, 20, 5, 8, 7, Сб-5, 18
42	Затвор
52	Выбрасыватель
51	Пружина выбрасывателя
43	Упор ударника
45	Ось упора
44	Упор стебля
46	Стебель затвора
47	Ударник
48	Боевая пружина
50	Направляющая боевой пружины
49	Упор боевой пружины
Сб-8	Затвор собранный	42, 52, 51, 43, 45, 44, 46, 47
21	Крышка коробки
22	Направляющий стержень возвратной пружины
28	Отсечка
138	Винт отсечки
Сб-25	Крышка собранная	21, 22, 28 и 138
24	Чека
25	Штифт чеки
Сб-10	Чека собранная	24 и 25
32	Останов затвора
33	Пружина останова затвора
30	Пружина отражателя
29	Отражатель
31	Ось отражателя
34	Пружина защелки магазина
35	Ось защелки магазина
36	Защелка магазина
41	Клин
37	Пружина клина
40	Останов клина
27	Щитик
23	Возвратная пружина
Сб-11	Ствол с коробкой, запирающим и ударным механизмами	Сб-7, 32, 33, 30, 29, 31, 34, 35, 36, Сб-8, 41, 37, 40, 27, 23, Сб-25 и Сб-10
53	Скоба
108	Рамка
112	Ось рамки
57	Предохранитель
58	Ось предохранителя
66	Пружина спускового механизма
Сб-12	Скоба собранная	53, 108, 112, 57, 58 и 66
67	Хвостовой винт
68	Пружина хвостового винта
Сб-13	Хвостовой винт собранный	67 и 68
64	Спусковой крючок
56	Пружина спускового крючка
65	Ось спускового крючка
60	Шептало
59	Спусковой рычаг
54	Переводчик
55	Винт переводчика
Сб-14	Ствол с коробкой, запирающим, ударным и спусковым механизмами	Сб-11, 64, 56, 65, 60, 59, 54, 55, Сб-12, Сб-13
79	Жолоб накладки
81	Упор накладки
62	Передняя стенка жолоба
84	Накладка
80	Наконечник накладки
63	Стенка наконечника
114	Заклепка наконечника
81	Упор накладки
Сб-15	Накладка собранная	79, 81, 62, 84, 80, 63 и 114
70	Жолоб ложи
71	Передняя стенка жолоба ложи
72	Антабка ложи
73	Кольцо
93	Передняя часть жолоба ложи
94	Ушко шомпола
Сб-16	Жолоб ложи собранный	70, 71, 72, 73, 93 и 94
76	Антабка ложи
92	Кольцо антабки ложи
Сб-17	Антабка ложи собранная	76 и 92
69	Ложа
83	Винт жолоба ложи
75	Винт антабки затыльника
74	Затыльник
77	Нагель
78	Гайка нагеля
Сб-18	Ложа собранная	69, Сб-16, 83, Сб-17, 75, 74
Сб-19	Коробка магазина
90	Крышка магазина
91	Пружина крышки
82	Заклепка
Сб-20	Крышка магазина собранная	90, 91 и 82
88	Пружина магазина
89	Подаватель
Сб-21	Магазин собранный	Сб-19, 88, 89 и Сб-20
96	Кронштейн
97	Хомутик кронштейна
98	Ось хомутика кронштейна
Сб-22	Кронштейн с собранном виде	96, 97 и 98
99	Винт кронштейна
100	Гайка
Сб-23	Кронштейн оптического прицела собранный	Сб-22, 99 и 100
102	Клинок
103	Рукоятка клинка
104	Направляющая пружины штыка
105	Пружина штыка
107	Пружина рукоятки
106	Винт щек рукоятки
110	Гайка винта
Сб-24	Штык собранный	102, 103, 104, 105, 107, 106, 110
101	Установочный винт кронштейна
111	Шомпол
Принадлежность — индекс 56―10―225
1	Рукоятка отвертки
2	Дульная накладка
3	Шпилька
Сб-1	Футляр
Сб-2	Протирка
4	Отвертка
5	Выколотка
6	Удлинитель шомпола
7	Ключ переводчика

Примечание. Автоматические винтовки более ранних выпусков (на 1936 г.) имеют следующие различные от автоматических винтовок образца 1936 г. детали и сборки.

№ по чертежу	Наименование сборок и деталей	Какие детали (сборки) входят в сборку
56	Ось переводчика
55	Запор переводчика
62	Размыкатель
61	Рычаг автоспуска
63	Ось размыкателя
88	Пружина малого магазина
95	Пружина большого магазина
115	Пружина шептала
138	нет
Сб-2	Собранная коробка	20―22, 24―37, 40 и 41
Сб-3	Собранный затвор	42―52
Сб-4	Собранный спусковой механизм	53―68, 108 и 112
Сб-5	Собранный жолоб ложи	70―73
Сб-6	Собранная накладка	79―82 и 84
Сб-7	Собранный малый магазин	85―91 и 82
Сб-8	Собранный большой магазин	89―95 и 82
Сб-9	Собранный кронштейн	96―100
Сб-10	Собранный штык	102―107 и 110
