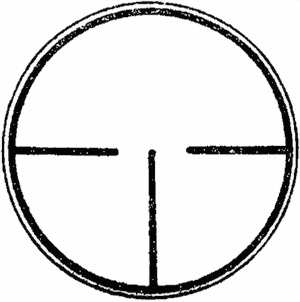

Рис. 70. Прицельные нити.
В этом заключается основное преимущество оптического прицела перед открытым прицелом, при котором глаз стрелка должен одновременно наблюдать прорезь, мушку и цель, находящиеся от него на различных расстояниях.
Механизм установки углов прицеливания и боковых поправок (рис. 71) заключен в граненую коробку — корпус 1 и имеет два

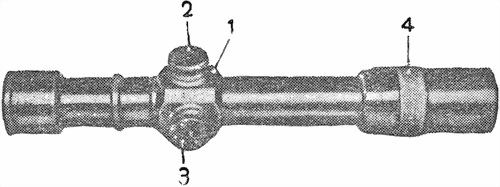

Рис. 71. Общий вид оптического прицела.
Установка углов прицеливания производится поворотом верхнего барабанчика 2, имеющего дистанционную шкалу от 0 до 1400 м. Дистанции нанесены через каждые 190 м и обозначены соответственно цифрами: 0, 1, 3, 4 и т. д. до 14 [9] . Таким образом, при стрельбе на дистанцию 1000 м достаточно поставить деление шкалы с цифрой 10 против указателя.
9
Цифра 2 пропущена из-за недостатка места.
При рассматривании через окуляр в момент поворота дистанционного барабанчика можно наблюдать, как прицельный пенек вместе с горизонтальными нитями перемещается вверх или вниз в зависимости от того, уменьшается или увеличивается угол прицеливания.
Установка боковых поправок производится поворотом барабанчика 3, находящегося с левой стороны коробки прицела и имеющего шкалу в тысячных дистанции, т. е., например, на дистанцию 100 м одно деление шкалы равно 10 см.
Шкала разбита на 20 делений (двадцать тысячных), по 10 делений в каждую сторону от нуля.
При повороте барабанчика боковых поправок в поле зрения прицела передвигается прицельный пенек вправо или влево, в зависимости от устанавливаемой поправки.
Для перемещения средней точки попадания вправо прицельный пенек следует передвинуть влево, чему на шкале боковых поправок соответствует знак +, и, наоборот, для перемещения средней точки попадания влево прицельный пенек следует передвинуть вправо, чему на шкале будет соответствовать знак —.
Диоптрийное кольцо с делениями 4 служит для установки прицела по глазу (рис. 71) и находится на окулярной части трубки. При повороте этого кольца вправо или влево следует добиться наиболее резкого и отчетливого изображения цели. На кольце нанесены деления, благодаря которым диоптрийное кольцо перед стрельбой можно установить на наибольшую резкость и отчетливость изображения.
Установка прицела по глазу производится самим стрелком.
Характеристика оптического винтовочного прицела:
а) увеличение — 4-кратное;
б) поле зрения — 5°30′;
в) диаметр выходного зрачка — 7,6 мм;
г) удаление выходного зрачка от последней линзы окуляра — 85 мм.
130. Точность стрельбы с оптическим прицелом зависит от правильного
131. Выверка оптического прицела производится относительно открытого прицела с помощью стрельбы.
132. Каждая автоматическая винтовка с оптическим прицелом сначала должна быть приведена к нормальному бою с открытого прицела по правилам, изложенным в главе VI настоящего описания, но с надетым на автоматическую винтовку оптическим прицелом, а затем по ней должен быть выверен оптический прицел.
133. Перед приведением к нормальному бою автоматическая винтовка должна быть осмотрена согласно правилам, изложенным в главе IV настоящего описания. Кроме того, следует проверить:
а) плотно ли прилегает передний обрез венчика оптического прицела к переднему хомутику кронштейна (допускается местное неприлегание до 0,5 мм);
б) правильно ли завинчены установочные винты кронштейна;
в) не сместилась ли труба оптического прицела: при продольном смещении около хомутиков видно мало; боковое смещение (свалка) определяется по выравнивающим нитям, которые должны быть горизонтальны.
Примечание. Выравнивающие нити должны быть параллельна гривке прицельной планки, горизонтальность которой выверяется на заводе.
При смещении трубы оружейный техник ослабляет винты хомутиков, соответственно повертывает оптический прицел и снова закрепляет винты.
134. После приведения автоматической винтовки нормальному бою с открытого прицела надлежит отметить на мишени контрольную точку для оптического прицела, отложив ее по горизонтали вправо на 34 мм от контрольной точки открытого прицела. Полученную точку отметить кружочком с крестом.
135. Превышение контрольной точки (нормальное положение средней точки попадания) над точкой прицеливания при стрельбе с оптического прицела будет равно 16 см при нормальных атмосферных условиях. Поправки на изменение атмосферных условий берутся согласно главе VI.
136. Выверку оптического прицела надлежит проводить стрельбой на 100 м.
137. Стрельба производится лежа с упора. В качестве упора рекомендуется мешок, не туго набитый опилками.
138. Стрельба производится с установкой верхнего барабанчика на деление 3, бокового — на 0.
139. При прицеливании через оптический прицел острие прицельного пенька следует подвести под нижний обрез точки прицеливания. Боковые выравнивающие нити при этом должны быть расположены строго горизонтально, чем устраняется сваливание винтовки.
Примечание. Прицельный пенек в оптическом прицеле играет ту же роль, что и мушка в открытом прицеле. Прорезь в оптическом прицеле отсутствует, так как линией прицеливания служит оптическая ось, проходящая через центр об'ектива и вершину прицельного пенька.
140. При прицеливании глаз стрелка должен быть обязательно совмещен с выходным зрачком прицела. В этом случае стрелок всегда осматривает все поле зрения и прицеливается правильно. В случае, если по краям поля наблюдаются темные лунообразные тени, то это указывает на то, что зрачок глаза не совмещен с выходным зрачком прицела, вследствие чего могут быть допущены ошибки в прицеливания.
