7,62-мм автоматическая винтовка образца 1936 г. Описание
Шрифт:
При неполном доходе стебля в переднее положение щитик, двигаясь сверху пера отсечки, не выйдет из зацепления с ним и при отводе стебля назад вручную для устранения задержки пройдет выступом в отсечки сверх пера отсечки. Таким образом, при движении щитика назад зуб отсечки не будет утоплен в коробку. Затвор, двигаясь назад, встретит этот зуб и остановится в среднем положении. Передний обрез затвора расположится над магазином, и подача очередного патрона из магазина не произойдет.
Для перезаряжания необходимо обязательно довести стебель затвора в крайнее переднее положение и только тогда отводить назад. Тогда затвор получит возможность пройти зуб отсечки, отразить патрон, ранее не досланный в
158. Спусковой механизм АВС изготовления до 1936 г. состоит из (рис. 74): спусковой скобы 1, спускового рычага 2, спускового крючка 3, размыкателя 4, рычага автоматического спуска 5, шептала 6, пружины шептала 7, переводчика 8, запора переводчика 9, пружины спускового механизма 10, предохранителя 11.

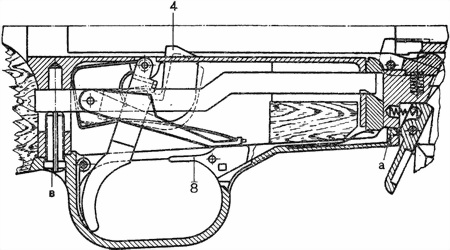

Рис. 74. Положение деталей спускового механизма при одиночном огне и при установке на предохранитель.

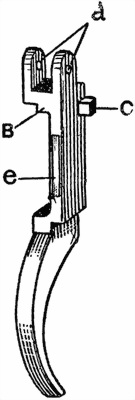

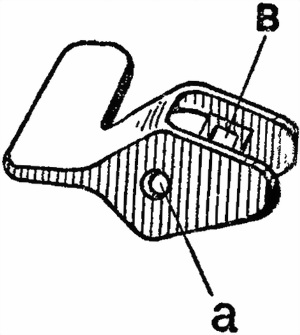

Спусковой крючок (рис. 75) при помощи оси, проходящей черед отверстия а, крепится в коробке. Выступ в служит для передачи движения размыкателю.
Рис. 75. Спусковой крючок.
< image l:href="#"/>Рис. 76. Спусковой рычаг.
Рис. 77. Шептало.
Рис. 78. Размыкатель.
Рис. 79. Рычаг автоспуска.
Рис. 80. Пружина спускового механизма.
Рис. 81. Переводчик.
При помощи выступа с крючок соединяется с рычагом автоспуска. В пазу е помещается конец спусковой пружины.

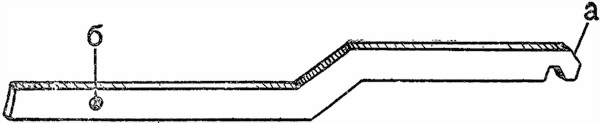

Спусковой рычаг (рис. 76) концом а входит в соприкосновение с шепталом и наклонными плоскостями поднимает или опускает его в зависимости от движения рычага вперед или назад. Через отверстие б проходит ось, которая соединяет его с размыкателем и рычагом автоматического спуска.

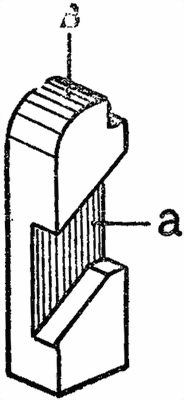

Шептало (рис. 77).

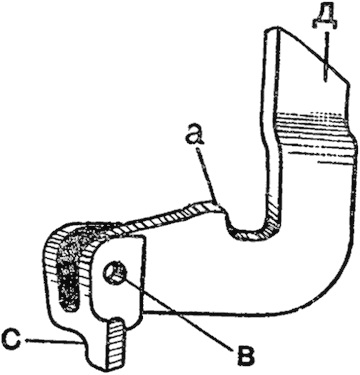

Размыкатель (рис. 78) служит для ведения одиночной (самозарядной) стрельбы. При помощи оси; проходящей через отверстие в, размыкатель соединяется со спусковым рычагом. Выступ а служит для соединения размыкателя со спусковым крючком. При помощи выступа д затвор опускает размыкатель и производит его раз'единение со спусковым крючком.

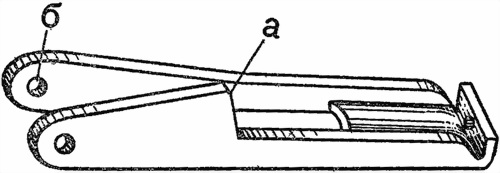

Рычаг автоспуска (рис. 79). Зуб а служит для соединения со спусковым крючком. При помощи оси, проходящей через отверстие б, рычаг автоспуска соединяется с размыкателем и спусковым рычагом.

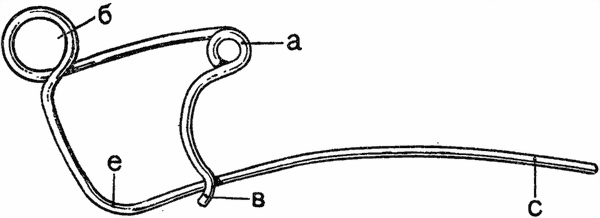

Пружина спускового механизма (рис. 80), При помощи витков а пружина, укрепляется на оси спускового крючка. Концом в пружина возвращает спусковой крючок в переднее положение. Концом с пружина отводит рычаг автоспуска в крайнее нижнее положение. Точкой е пружина нажимает на выступ с размыкателя (рис. 79) и возвращает весь спусковой механизм вперед (поднимает шептало).
Переводчик (рис. 81). При помощи переводчика производится переключение с одиночной стрельбы на автоматическую. В отверстие а проходит ось, которая укрепляет переводчик в спусковой скобе, в впадину в входит головка запора переводчика, который удерживает переводчик от произвольного переключения.
Спусковая скоба с рамкой (рис, 82). При помощи спусковой скобы винтовка укрепляется в ложе. Скоба выступом: а входит в ножку коробки. Второй конец скобы укрепляется в коробке при помощи хвостового винта, входящего в отверстие в скобы.

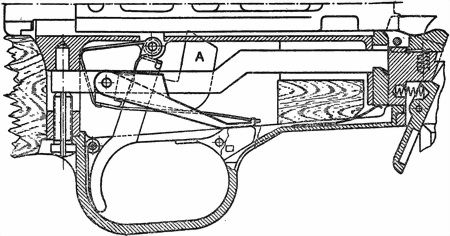

Рис. 82. Положение деталей спускового механизма при одиночном огне в момент выстрела.
159. При одиночной стрельбе флажок переводчика 8 должен быть поставлен в горизонтальное положение. В это время размыкатель 4 (рис. 82) будет выступать из окна в дне коробки снизу. Затвор, двигаясь назад, встречает зуб А размыкателя (рис. 83) и отпускает его.
Размыкатель, вращаясь на оси, своим зубом выходит из зацепления с выступом в спусковом крючке.
Пружина спускового механизма своим звеном действует на размыкатель. Освобожденный размыкатель под действием пружины спускового механизма вместе со спусковым рычагом движутся вперед и освобождают шептало.
Рис. 83. Положение деталей спускового механизма при одиночном огне — при отходе затвора назад.
Шептало под действием своей пружины поднимется. При движении затвора в переднее положение ударник боевым взводом садится на шептало. Для производства очередного выстрела необходимо освободить спусковой крючок, который под действием пера пружины спускового механизма возвращается в исходное положение и соединяется с размыкателем (рис. 74). Нажав на спусковой крючок, тем самым утопив шептало, произвести второй выстрел и т. д.
