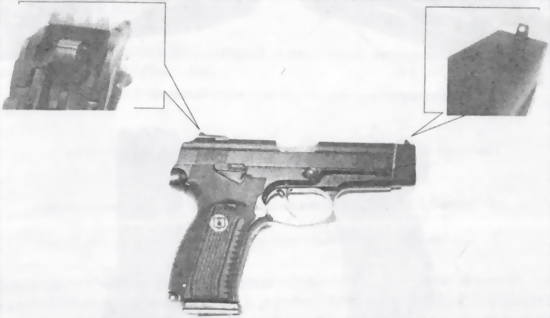

Рис. 14. Прицельные приспособления пистолета с капсулами люминофора на целике и мушке
Ударник (Рис. 15) служит для разбивания капсюля. Он помещается в канале затвора и закрепляется с помощью планки. Ударник имеет на передней части боек, упор для пружины и сзади головку.
Для исключения возможности инерционного накола капсюля-воспламенителя, досылаемого в ствол патрона, на ударник надевается пружина.
< image l:href="#"/>Рис. 15. Ударник:
1 — планка, 2 — пружина, 3 — головка, 4 — упор
Выбрасыватель (Рис. 16) служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем. Он имеет зацеп, который заскакивает в кольцевую проточку гильзы и удерживает гильзу (патрон) в чашечке затвора, и пяточку для соединения с затвором; в задней части пяточки выбрасывателя сделан уступ для помещения головки гнетка. Зацеп выбрасывателя имеет скос (Рис. 16А), и вместе с жестким отражателем гильзы, смонтированным на рамке ближе к левой стороне, обеспечивает отражение гильзы вверх и вправо. При заряжании пистолета передний конец выбрасывателя выступает за верхнюю плоскость затвора, выполняя роль указателя наличия патрона в патроннике как визуально, так и на ощупь (Рис. 16Б).
В задней части выбрасывателя находится выемка для удобного утапливания гнетка выступом шомпола [2] при отделении выбрасывателя от затвора. Выбрасыватель вставляется в паз в затворе. Гнеток в головной части утолщен. В утолщенную часть упирается передней конец пружинки выбрасывателя, надетой на заднюю часть гнетка (меньшего диаметра). Гнеток с пружиной выбрасывателя вставляется в гнездо в затворе. Под действием пружины зацеп выбрасывается постоянно наклонен к чашечке затвора.
2
В руководстве по эксплуатации 9-мм пистолета Ярыгина (6П35) шомпол применяется для разборки, сборки и чистки пистолета.

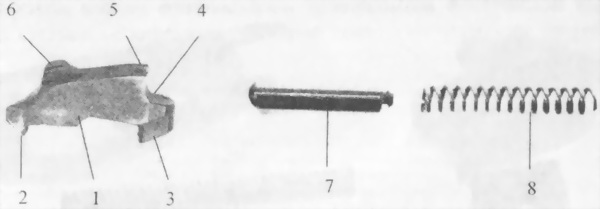

Рис. 16. Выбрасыватель:
1 — выбрасыватель; 2 — зацеп; 3 — пяточка для соединения с затвором; 4 — уступ для помещения головки гнетка; 5 — выем для удобства утапливания головки гнетка; 6 — указатель наличия патрона в патроннике; 7 — гнеток; 9 — пружина выбрасывателя.
А — скос выбрасывателя; Б — передний конец выбрасывателя, выполняющий роль указателя наличия патрона в патроннике
Рамка (Рис. 17) служит для соединения всех деталей и механизмов в единую конструкцию пистолета. Рамка с основанием рукоятки составляет одно целое. Спусковая скоба служит для предохранения спускового крючка от случайного нажатия и для опоры второй руки при стрельбе с двух рук. В передней части рамка имеет желоб для размещения штока с возвратной пружиной и трубки кожуха-затвора, отверстие для оси замыкателя, вырез для затворной задержки, отверстие для фиксатора магазина, окно для размещения спускового крючка. В задней части рамка имеет отверстия для оси предохранителя, курка и шептала, окно для размещения курка, шептала с пружиной и толкателя. В передней и задней части рамки имеются продольные выступы для направления
Основание рукоятки служит для закрепления рукоятки и помещения магазина. Оно имеет боковые окна (правое и левое) для уменьшения веса пистолета; нижнее окно для помещения магазина; на задней стенке — приливы для крепления защелки стопора рукоятки; отверстие для стопора рукоятки и отверстие для крепления пистолетного ремешка.
А — левая сторона
Б — правая сторона

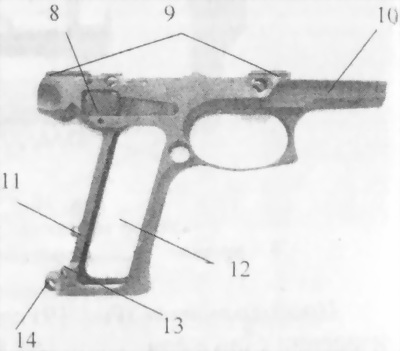

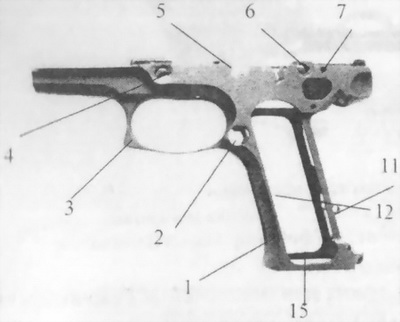

Рис. 17. Рамка пистолета Ярыгина:
1 — основание рукоятки; 2 — отверстие для фиксатора магазина; 3 — спусковая скоба; 4 — отверстие для оси замыкателя; 5 — вырез для затворной задержки; 6 — отверстие для оси предохранителя; 7 — отверстие для оси курка; 8 — отверстие для оси шептала; 9 — продольные выступы для направления движения по пазам кожуха-затвора; 10 — желоб для размещения штока с возвратной пружиной и трубки кожуха-затвора; 11 — прилив для крепления защелки стопора рукоятки; 12 — боковые окна (правое и левое) для уменьшения веса пистолета; 13 — отверстие для стопора рукоятки; 14 — отверстие для крепления пистолетного ремешка.
Фиксатор магазина (Рис. 18) служит для удержания магазина в рукоятке рамки.
Защелка фиксатора магазина кнопочного типа расположена сзади спусковой скобы пистолета и может быть установлена как с правой, так и с левой стороны рукоятки (рамки). После воздействия на защелку магазин под собственным весом выпадает из рукоятки пистолета, что способствует быстрой смене магазина. Рукоятка пистолета состоит из защелки магазина, стопора защелки магазина, фиксатора защелки магазина, пружины защелки магазина.
Рис. 18. Фиксатор магазина:
1 — стопор защелки магазина, 2 — защелка магазина; 3 — пружина защелки магазина; 4 — фиксатор защелки магазина.
Предохранитель (Рис. 19) служит для обеспечения безопасности при обращении с оружием.
Рис. 19. Предохранитель двусторонний, расположен на рамке
А — вид с левой стороны под правую руку;
Б — вид с правой стороны под левую руку
Предохранитель (Рис. 20) имеет: флажок для перевода предохранителя из положения «огонь» в положение «предохранение» и обратно; фиксатор флажка предохранителя; фиксатор для удержания предохранителя в приданном ему положении; ось, на которой сделан выем для свободного хода шептала при нажатии на спусковой крючок, когда предохранитель переведен в положение «огонь»; ребро для запирания затвора с рамкой при постановке предохранителя в положение «предохранение»; выступ для запирания шептала в положении «предохранение».
