9-мм пистолет Ярыгина (6П35): характеристика, устройство и обращение с ним
Шрифт:

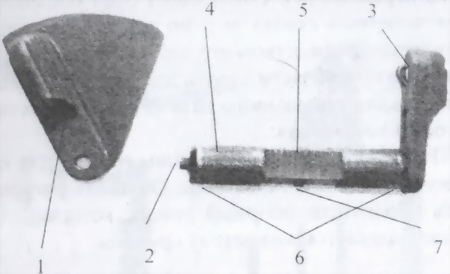

Рис. 20. Предохранитель:
1 — флажок предохранителя; 2 — фиксатор флажка предохранителя; 3 — фиксатор для удержания предохранителя; 4 — ось; 5 — выем; 6 — ребро; 7 — выступ.
Ствол (Рис. 21) служит для направления полета пули.

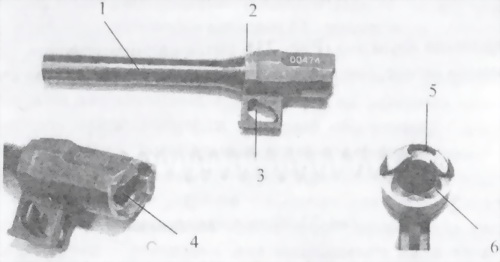

Рис. 21. Ствол:
1 — ствол; 2 — большой выступ для запирания ствола за окно для выброса
Он размещается в кожухе затвора и соединяется с рамкой при помощи замыкателя. Внутри ствол имеет канал с шестью нарезами, вьющимися слева вверх направо, нарезы служат для сообщения пуле вращательного движения. Промежутки между нарезами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр ствола. С казенной части канал ствола гладкий и большего диаметра, он служит для помещения патрона и называется патронником, оканчивается двумя направляющими скосами для патронов, досылаемых из магазина, и окном для выбрасывателя.
Ствол из нержавеющей стали имеет один большой выступ в казенной части для запирания ствола за окно для выброса гильз в затворе (выброс осуществляется посредством его перекоса в вертикальной плоскости).
Снижение казенной части ствола для расщепления с затвором осуществляется при помощи кулачкового паза на муфте под стволом, взаимодействующего с осью замыкателя.
Шток (Рис. 22) возвратной пружины служит для направления дульной части ствола при движении затвора. Он имеет фигурную головку с вырезом под ось замыкателя, опорный поясок, который упирается в муфту ствола. На шток надевается возвратная пружина.

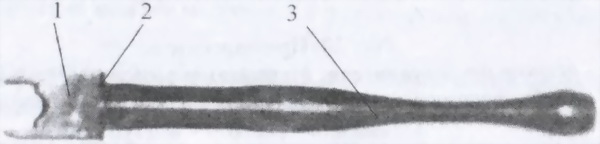

Рис. 22. Шток:
1 — фигурная головка с вырезом под ось замыкателя; 2 — опорный поясок; 3 — шток
Возвратная пружина (Рис. 23), витая цилиндрическая, располагается под стволом на штоке, она служит для возвращения затвора в переднее положение.
Рис. 23. Возвратная пружина
Ударно-спусковой механизм пистолета (Рис. 24) двойного действия, с открыто расположенным курком, позволяет вести стрельбу только одиночными выстрелами, как самовзводом, так и с предварительным взведением курка. Ударно-спусковой механизм состоит из курка; шептала с пружиной; спускового крючка; тяги спуска; боевой пружины; толкателя. Спусковой крючок и тяга спуска имеют пружину спуска и соединены между собой осью тяги. Спусковой крючок и тяга спуска вставляется в рамку и фиксируется осью спускового крючка. Курок и шептало с пружиной соединяются с рамкой при помощи штифтов.

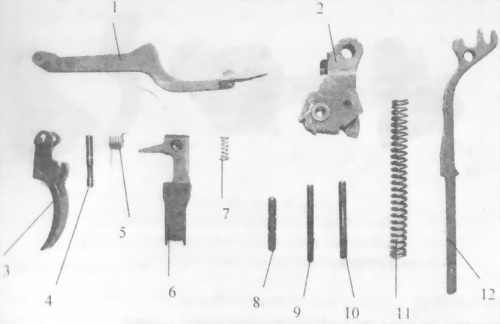

Рис. 24. Части ударно-спускового механизма:
1 — тяга спуска; 2 — курок; 3 — спусковой крючок; 4 — ось тяги; 5 — пружина спуска; 6 — шептало; 7 — пружина шептала; 8 — ось спускового крючка; 9 — штифт шептала; 10 —штифт курка; 11 — боевая пружина; 12 — толкатель.
Курок (Рис. 25) служит для нанесения удара по ударнику, имеет головку с насечкой для взведения курка рукой; на передней плоскости — вырез для выступа предохранителя, который обеспечивает свободный ход курка при спуске его с боевого взвода; в основании курка — два уступа: нижний — боевой взвод; верхний — предохранительный взвод; между боевым и предохранительным уступом — выточку для предохранителя; справа — зуб самовзвода для взведения курка зубом самовзвода тяги спуска; в нижней части курка — площадку для направления хода тяги спуска при стрельбе самовзводом; отверстие для
С боков курок закрыт выступами затвора, что позволяет избежать зацепления взведенного курка за элементы одежды при извлечении оружия из кобуры.
А — левая сторона
Б — правая сторона

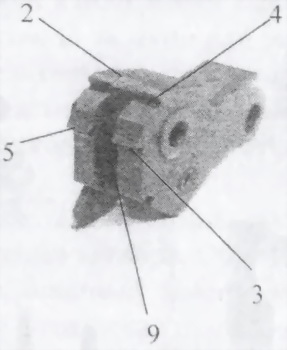

Рис. 25. Курок:
1 — головка с насечкой; 2 — вырез; 3 — боевой взвод; 4 — предохранительный взвод; 5 — выточка; 6 — зуб самовзвода; 7 — отверстие; 8 — площадка; 9 — паз; 10 — штифт.
Шептало с пружиной (Рис. 26) служит для удержания курка на боевом и предохранительном взводе. Оно имеет: носик для сцепления с уступами курка; зуб, на который действует выступ тяги спуска. На передней части шептала надета пружина. Соединение пружины шептала с шепталом сделано разъемным — конец пружины входит в специальный выем. Пружина прижимает носик шептала к курку. В задней части шептала имеется проточка для толкателя. Шептало имеет отверстие для штифта, с помощью которого крепится к рамке.

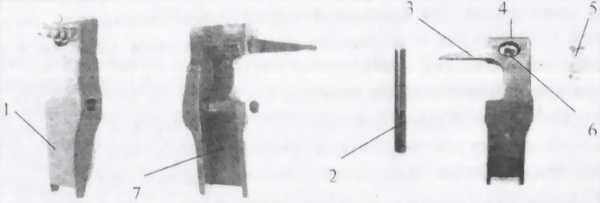

Рис. 26. Шептало:
1 — отверстие; 2 — штифт; 3 — зуб; 4 — носик шептала; 5 — пружина шептала; 6 — выем; 7 — проточка.
Спусковой крючок (Рис. 27) служит для спуска курка с боевого взвода, взведения курка при стрельбе самовзводом. Спусковой крючок соединяется с рамкой пистолета осью. Он имеет: хвост; отверстие для соединения с рамкой; отверстие для соединения с тягой спуска; паз для пружины спуска.
Рис. 27. Спусковой крючок:
1 — отверстие для соединения с тягой спуска; 2 — отверстие для соединения с рамкой; 3 — хвост; 4 — паз для пружины спуска.
Тяга спуска (Рис. 28) служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка. В передней части она имеет отверстие для соединения со спусковым крючком; вырез для пружины спуска; паз для соединения со спусковым крючком; разобщающий выступ тяги спуска предохраняет от спуска курка при не полностью закрытом затворе; выступ, который действует на зуб шептала при стрельбе самовзводом; вырез на выступе, который действует на зуб шептала при спуске курка с боевого взвода; зуб самовзвода тяги спуска, который взводит курок при нажиме на хвост спускового крючка.
Рис. 28. Тяга спуска:
1 — отверстие для соединения со спусковым крючком; 2 — вырез для пружины спуска; 3 — паз для соединения со спусковым крючком; 4 — разобщающий выступ; 5 — выступ; 6 — вырез на выступе; 7 — зуб самовзвода тяги спуска.

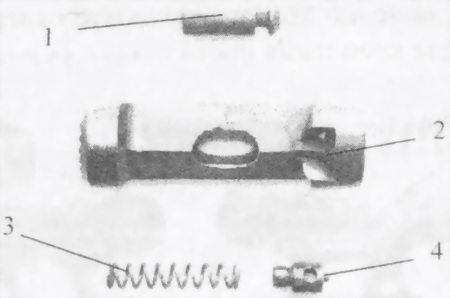

Толкатель (Рис. 29) приводит в действие курок. Верхняя часть толкателя имеет большую и малую проушину. Малая проушина заходит за штифт курка, большая проушина заходит в паз курка; в средней части толкателя имеется выступ для боевой пружины; нижняя часть толкателя имеет отверстие для штифта, она крепится в гнездо защелки стопора рукоятки.
