Анатомия стиральных машин
Шрифт:

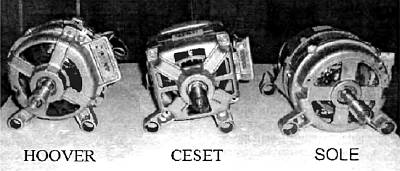

Рис. 12.2. Типы ведущих моторов

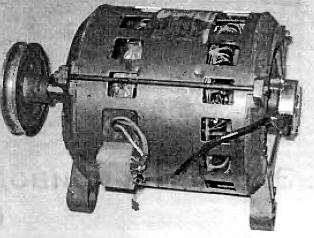

Рассмотрим, из каких частей состоит асинхронный мотор, показанный на рис. 12.3.

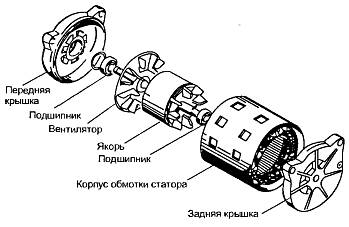

Рис. 12.3. Устройство асинхронного мотора
Он состоит из двух крышек— передней и задней. Они отлиты из силумина и в каждой отфрезерованы посадочные
Как правило, асинхронные моторы содержат несколько групп обмоток, каждая из которых имеет свое назначение. Например, на рис. 12.4 приведен фрагмент электросхемы СМА с асинхронным мотором.

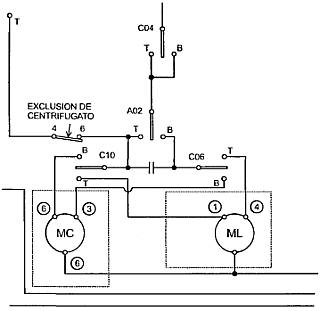

Рис. 12.4. Пример обозначения асинхронного мотора на электросхеме
Условно показаны две группы обмоток. Одна из них — ML, работает в режимах стирки и полоскания. Другая группа обмоток — МС, используется только в режимах отжима. Фазосдвигающий конденсатор подключается к обмоткам контактами программатора, чем обеспечивается реверсивность вращения. В некоторых моторах СМА применяются также асинхронные моторы с дополнительными обмотками и даже с тахогенератором, например, как на рис. 12.5.
Рис. 12.5. Асинхронный мотор с тахогенератором
В режимах стирки обмотки коммутируются как обычно: контактами программатора, а при отжиме подключается дополнительная обмотка и электронный модуль. Такой способ позволяет добиться хорошей раскладки белья перед отжимом: барабан с бельем начинает вращаться на самых малых оборотах, затем скорость вращения постепенно увеличивается. В результате более легкое белье прилипает к внутренней поверхности барабана, а более тяжелое — падает вниз, на дно. Постепенно, с увеличением оборотов, прилипают и удерживаются центробежными силами и тяжелые предметы белья. Таким образом осуществляется балансировка барабана с бельем.
Чтобы обеспечить приемлемую раскладку белья в СМА с обычными асинхронными моторами (а заодно и увеличить скорость вращения барабана при отжиме) применяют различные шкивы вариаторного типа. Один из них показан на рис. 12.6.
Рис. 12.6. Мотор со шкивом-вариатором
А на рис. 12.7 шкив представлен в разобранном виде. Внутри находятся три небольших цилиндрических груза. Для них в подвижной части шкива отштампованы специальные пазы.

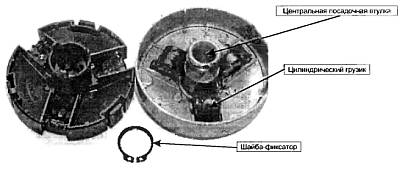

Рис. 12.7. Устройство шкива-вариатора

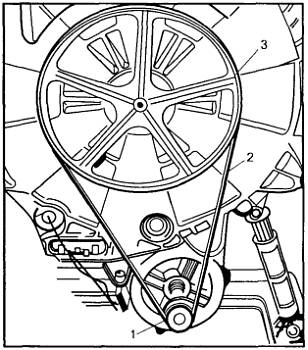

При наборе скорости вращения грузы под действием центробежных сил разъезжаются в стороны от центра и перемещают подвижную часть шкива. При этом приводной ремень плавно выходит на больший диаметр шкива, и скорость вращения шкива барабана также увеличивается. На рис. 12.8 показано действие шкива в работе.

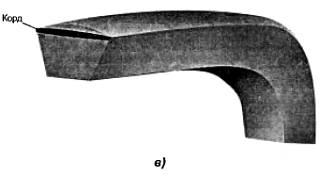

Передаточный (приводной) ремень в данном случае — клиновидный или клиновый. Он сделан из резины с тканевой основой — кордом и показан на рис. 12.8,в,г.
Рис. 12.8. Клиновые
На этом же рисунке показано правильное положение ремня на шкиве, и становится понятным, что у клинового ремня работают лишь две боковые кромки.
В тех моделях СМА, в которых установлены коллекторные моторы, для привода применяются специальные поликлиновые ремни, обеспечивающие лучшее сцепление со шкивом мотора.
Шкив мотора имеет канавки, соответствующие профилю ремня. Типов поликлиновых ремней всего два: они показаны на рис. 12.9.

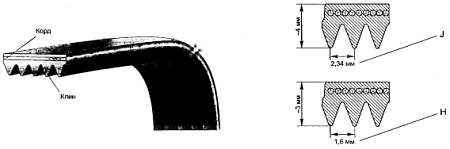

Рис. 12.9. Поликлиновый ремень и его профили
Они также изготовлены из резины с тканевой основой — кордом. Основное различие их только в профилях рабочих клиньев. Также выпускаются поликлиновые ремни из нейлона или неопрена — они обладают большей эластичностью и имеют характерный желтоватый цвет.

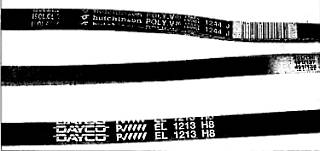

На рис. 12.10 показано несколько поликлиновых ремней.
Рис. 12.10. Пример маркировки поликлиновых ремней

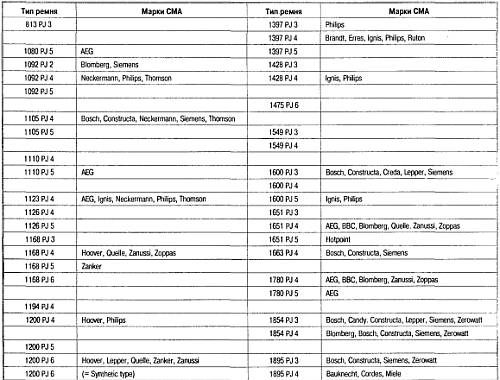

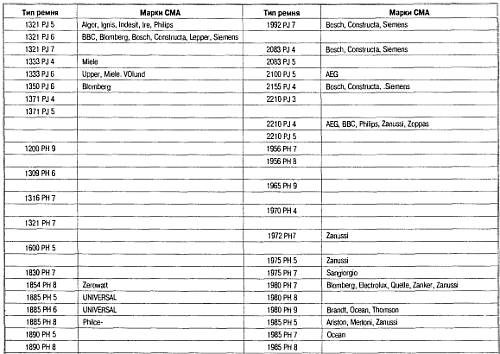

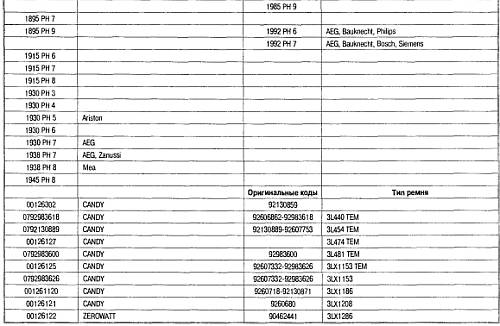

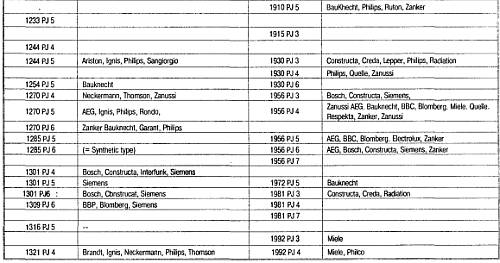

На всех имеется маркировка, обозначающая длину ремня и профиль клиньев: Н или J. Дополнительно имеется цифра, указывающая число клиньев в ремне. Эластичные ремни имеют в маркировке буквы Е или EL. Например, EL1202J5. Это эластичный ремень с длиной окружности 1202 мм, профилем J и с пятью клиньями. Распространенные типы поликлиновых и клиновых ремней, применяющихся в СМА известных марок, приведены в табл. 12.1 и 12.2 (в приложении).
Таблица 12.1
Рассмотрим вкратце устройство коллекторного мотора. На рис. 12.11 показана его блок-схема.

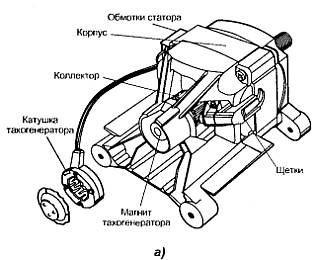

Рис. 12.11. Устройство коллекторного мотора
Он также состоит из двух крышек и корпуса со статорными обмотками, но его ротор (якорь) имеет собственные обмотки. Выводы этих обмоток выведены на изолированный цилиндр с медными ламелями (полосками) — коллектор. Напряжение питания подводится к коллектору ротора через контактные щетки, которые сделаны из состава с графитом в виде брусочков. Назовем эти брусочки рабочим материалом щетки. Они заключены в металлическую гильзу, которая, в свою очередь, вставлена в пластиковый корпус — держатель. Внешний вид некоторых моделей щеток представлен на рис. 12.12.
