60/44-мм орудие Виккерса
В конце 20-х годов среди военных специалистов мира была весьма популярна идея универсальных артиллерийских орудий, способных выполнять на поле боя самые различные задачи: вести борьбу с бронетехникой противника, разрушать вражеские полевые укрепления и обстреливать воздушные цели. Универсальные системы разрабатывались трех основных типов: мортиро-пушки, совмещающие в себе ведение настильного и навесного огня, пушки со свойствами наземной и зенитной стрельбы, а также орудия с двумя положениями лафета (низким, — 6; +15°,
Мортиро-пушки, или бикалиберные орудия, комплектовались двумя различными стволами. Иногда два ствола располагались на одном общем лафете рядом или один над другим, причем ствол большего калибра предназначался для ведения навесного огня, а меньшего — для настильного. Чешское 70/32-мм орудие фирмы «Шкода» имело два ствола, один из которых при необходимости вставлялся в другой.

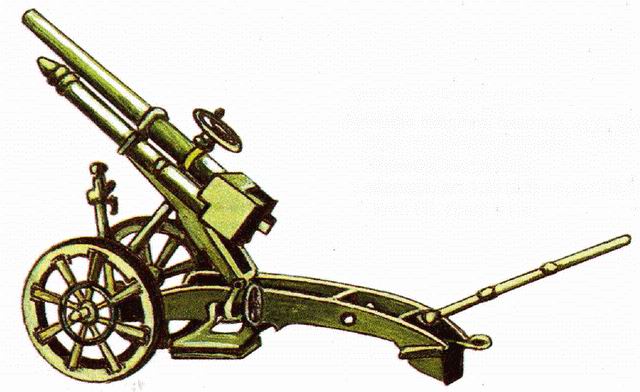

Британская фирма «Виккерс» создала бикалиберное орудие с двумя сменными стволами калибра 60 и 44 мм, вставлявшимися в специальный кожух. Артсистема снабжалась однобрусным лафетом с неподрессоренным ходом и деревянными колесами. Щитовое прикрытие для удобства замены ствола не устанавливалось, а на левой стороне коробчатой станины имелась ступенька. Казенная часть ствола запиралась вертикальным клиновым затвором. Противооткатные устройства — гидропневматического типа.
Бикалиберные орудия строились в небольшом количестве и не получили широкого распространения ввиду неудобства в обслуживании, небольшой дальности стрельбы и малой мощности снаряда небольшого калибра. При увеличении калибра орудия ствол трудно было переносить силами расчета.
Тактико-технические данные
Тип : бикалиберное орудие
Калибр , мм: 44 (60)
Вес в боевом положении , кг: 215,5 (218,5)
Угол ГН , град: 8(12)
Угол ВН , град: -5; +75
Начальная скорость снаряда , м/с: 520 (223)
Макс. дальность стрельбы , м: 6400 (3000)
Вес снаряда , кг: 1,25 (2,5)
114-мм гаубица Виккерса
Гаубичная артиллерия в преддверии Первой мировой войны не получила широкого распространения во всех странах, кроме Германии, у которой было до 25 % артиллерии такого типа. В составе артиллерии России имелось 11 % гаубиц, у Франции не было их вообще, а Великобритания располагала довольно незначительным количеством таких орудий.

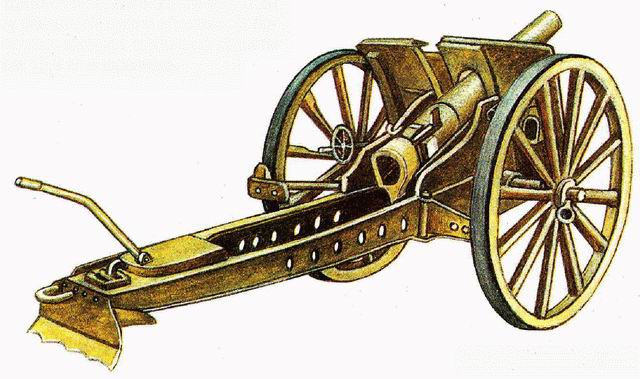

В 1910 году на вооружение английской армии поступила 45-линейная (114-мм) гаубица фирмы «Виккерс», предназначенная для замены аналогичных орудий образца 1896 года. Главным ее достоинством была повышенная скорострельность. Она имела ствол, состоящий из трубы и кожуха, и клиновой призматический затвор. Противооткатные устройства откатывались вместе со стволом и включали гидравлический компрессор и пружинный накатник. Для сокращения отката гаубицы применялись также сошник и башмачные тормоза деревянных колес. Наводка орудия производилась с помощью секторного подъемного механизма и винтового поворотного. Угол горизонтального обстрела гаубицы составлял 6°, а для разворота орудия силами расчета на больший угол в хоботовой части имелось правило. Щитовое прикрытие
Когда в позиционных сражениях Первой мировой войны союзники в полной мере испытали на себе разрушительное действие немецких полевых гаубиц, способных эффективно уничтожать огневые точки и мощные полевые укрепления противника, англичане быстро развернули массовое производство своих 114-мм орудий. Они поставлялись и в Россию, получившую в 1916 году около 400 45-линейных гаубиц, которые в составе пехотных и кавалерийских подразделений участвовали также и в Гражданской войне. После окончания военных действий 114-мм английские орудия состояли на вооружении Красной Армии вплоть до середины 30-х годов.
Тактико-технические данные
Обозначение : 45-линейная гаубица Виккерса
Тип : полевая гаубица
Калибр , мм: 114
Длина ствола, калибров : 15,6
Вес в боевом положении , кг: 1368
Угол ГН , град: 6
Угол ВН , град: -5; +45
Начальная скорость снаряда , м/с: 303
Макс. дальность стрельбы , м: 7500
Вес снаряда , кг: 15,9
6-дюймовая гаубица Виккерса
Перед началом Первой мировой войны роль тяжелой артиллерии в Англии, Франции и России недооценивалась, однако в руках немецких артиллеристов крупнокалиберные пушки и гаубицы быстро проявили свою эффективность в борьбе с бельгийскими и французскими крепостями. Особое значение придавалось гаубицам, так как только с их помощью без увеличения веса системы можно было добиться повышения мощности снаряда и увеличения угла его падения.
6-дюймовая британская гаубица Виккерса появилась на фронте в 1915 году. Около 100 таких орудий было закуплено русским командованием и вошло в состав 24 батарей тяжелой артиллерии особого назначения. В годы Гражданской войны они использовались интервентами и белогвардейцами, но с течением времени перешли в собственность Красной Армии. В 30-е годы гаубицы прошли капитальный ремонт, после чего их применяли в боях Великой Отечественной войны.
Конструкция 6-дюймовой гаубицы включала нижний однобрусный коробчатый станок с деревянными колесами и упорами в хоботовой части. На верхнем станке размещались секторный подъемный и винтовой поворотный механизмы, люлька с гидравлическим тормозом отката и гидропневматическим накатником, прицельные устройства, а также составной ствол с казенником. Щитовое прикрытие не устанавливалось.
В боекомплект английского орудия раздельного заряжания входили фугасные снаряды весом 45,8 кг, стандартные пороховые заряды и два типа довесок. Русские артиллеристы для ведения огня из этой гаубицы использовали и собственные устаревшие 152-мм недальнобойные снаряды. Последние обладали плохой устойчивостью в полете и в 1938 году были изъяты из употребления, так как к тому времени недостатка в английских снарядах не ощущалось.
Тактико-технические данные
