Полевая 152-мм гаубица была разработана французской фирмой «Шнейдер», а ее производство развернули на Путиловском и Пермском заводах. Гаубица оснащалась поршневым затвором, а подъемный механизм был выполнен в виде зубчатых секторов, прикрепленных к люльке. Горизонтальная наводка орудия осуществлялась путем поворота станка влево и вправо на 2,5°. Ствол гаубицы состоял из трубы, кожуха и надульника и неподвижно крепился к салазкам, в которых размещались гидравлический тормоз отката и пневматический накатник. При выстреле салазки откатывались по направляющим люльки. Для стрельбы использовались 4 типа зарядов, фугасные гранаты весом 41 кг и шрапнель.

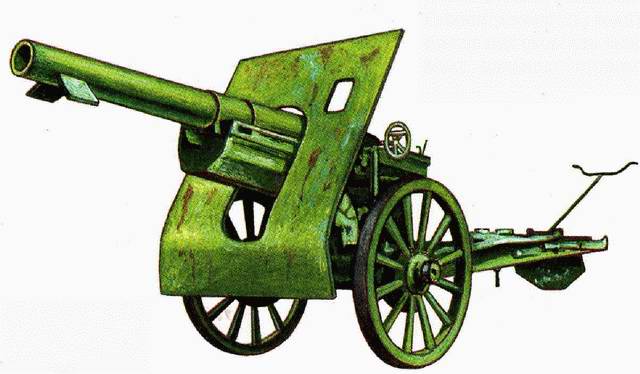

152-мм гаубица
Тактико-технические данные
Обозначение: 152-мм гаубица обр. 1910 г.
Тип: тяжелая полевая гаубица
Калибр, мм: 152
Вес в боевом положении, кг: 2160
Длина ствола, калибров: 12
Угол ГН, град: 5
Угол ВН, град: -1, +42
Скорострельность, выстр/мин: 6
Начальная скорость снаряда, м/с: 335
Макс. дальность стрельбы, м: 7700
Вес снаряда, кг: 40,9
152-мм пушка обр. 1910 г
Если полевая артиллерия русской армии превосходила по боевым качествам в годы Первой мировой войны полевую артиллерию противника, то тяжелая артиллерия России была представлена в основном устаревшими образцами конца XIX века. Лишь немногие орудия соответствовали требованиям времени, и среди них — 152-мм осадная пушка фирмы «Шнейдер», построенная на Пугиловском заводе в количестве около 50 единиц. Первые артсистемы такого типа поступили в войска в феврале 1915 года.
В походном положении 152-мм пушка перевозилась на двух повозках, каждая из которых требовала 5 пар лошадей или один трактор. Ствол состоял из трубы, кожуха и соединительной гайки. Тормоз отката — гидравлический, накатник — гидропневматический. Затвор поршневой. Сектор горизонтального обстрела орудия составлял 4°, углы вертикальной наводки от -5° до +40°. Слабым местом конструкции был непрочный лафет, снабженный деревянными или металлическими колесами. При длительной стрельбе он деформировался, а в деталях образовывались трещины. В состав боекомплекта входили выстрелы раздельного заряжания, включающие фугасные снаряды весом 38–41 кг и шрапнель.
В 1923 году в артиллерийских подразделениях Красной Армии находилось 17 152-мм пушек обр. 1910 г. и еще 9 имелось в резерве. Производство орудий было возобновлено в конце 20-х годов, и до апреля 1930 года Путиловский завод сдал еще 19 таких артсистем и перешел на выпуск усовершенствованной пушки образца 1910/30 гг. Основными отличиями нового варианта были ствол,
Так как лафет по-прежнему оставался слабым местом конструкции, было принято решение создать новое орудие путем наложения ствола пушки обр. 1910/30 гг. на лафет 122-мм пушки обр. 1931 г. Пермский завод изготовил 225 таких артсистем, обозначенных«152-мм пушка обр. 1910/34 гг.».
Тактико-технические данные
Обозначение: 152-мм пушка обр. 1910 г.
Тип: осадная пушка
Калибр, мм: 152
Вес в боевом положении, кг: 5771 (на деревянных колесах)
Длина ствола, калибров: 28
Скорострельность, выстр/мин: 2–4
Начальная скорость снаряда, м/с: 640
Макс. дальность стрельбы, м: 12300

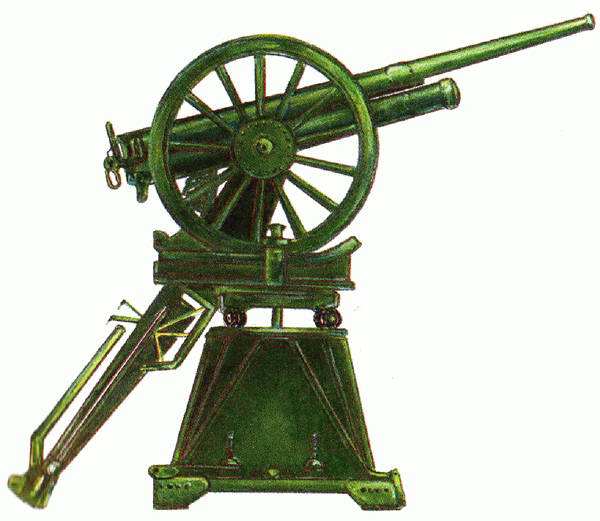

76-мм пушка на станке Иванова
В годы Первой мировой войны быстро возросло значение военной авиации. Огромные дирижабли сбрасывали сотни килограммов бомб на тыловые объекты врага. Все большее беспокойство сухопутным войскам доставляли аэропланы-разведчики и бомбардировщики. Пехотные пулеметы были малоэффективны против самолетов, которые забирались на большую высоту и оттуда действовали безнаказанно.
Командование русской армии не уделяло должного внимания наземной противовоздушной обороне, полагаясь на свою истребительную авиацию и обычные полевые 76-мм пушки, якобы способные при максимальном угле возвышения ствола обстреливать воздушные цели на высоте до 1,5 км. Однако истребители зачастую не успевали оперативно реагировать на налеты противника, а углы вертикальной и горизонтальной наводки «трехдюймовки» были малы для использования орудия в качестве зенитного. Поэтому артиллеристам пришлось потрудиться над решением этой проблемы. Для увеличения сектора обстрела пушки приходилось рыть ямы под сошниками или устанавливать орудия на различные деревянные станки, иногда довольно сложной конструкции. Наиболее совершенной из подобных зенитных систем стала 76-мм полевая пушка на станке Б.Н.Иванова. Первые такие установки поступили в войска в 1916 году и затем состояли на вооружении вплоть до начала Великой Отечественной войны.
Станок Иванова представлял собой металлическую тумбу с круговым рельсом в верхней части, по которому на 4 роликах вращалась верхняя рама. Осью вращения служил осевой болт, подрессоренный буферами. Тумба имела четыре сошника и внутренний ящик, который для устойчивости заполнялся землей. Полевая пушка закатывалась на верхнюю раму силами артиллеристов и в боевом положении обладала круговым горизонтальным сектором обстрела и максимальным углом возвышения 56°. Для стрельбы использовался специальный зенитный прицел. Недостатками системы были малая скорострельность и стационарность установки, не позволявшая защищать войска на марше.
