Артиллерия и минометы XX века

Корнюхин Геннадий Васильевич

Калибр , мм: 420

Вес в боевом положении , кг: 42600

Начальная скорость снаряда , м/с: -400

Скорострельность : 1 выстрел в 8 минут

Макс. дальность стрельбы , м: 14000

420-мм мортира «Гамма»

420-мм

мортира «Гамма» была создана в годы Первой мировой войны для разрушения особо прочных оборонительных сооружений противника на Западном и Восточном фронтах. Ее обслуживающий персонал состоял из 250 человек, а сборка и установка орудия происходила в течение четырех суток. Разрушительная мощь 420-мм мортир была продемонстрирована при осаде французских крепостей Льеж и Намюр, а на Восточном фронте они использовались для обстрела русских укреплений в Модлине, под Варшавой.

После прихода в Германии к власти Гитлера началось возрождение немецкой армии, в составе которой появилась артиллерия резерва главного командования сухопутных войск. Оставшиеся мортиры «Гамма» поступили на вооружение дивизионов сверхтяжелой артиллерии. Когда в 1942 году под Севастополем разыгралось одно из крупнейших артиллерийских сражений, в нем приняла участие и 459-я отдельная батарея с мортирой «Гамма». Стотысячный гарнизон города-крепости прикрывали многочисленные крепостные, корабельные и полевые орудия. И поэтому немцы вынуждены были бросить в бой значительную часть своей сверхтяжелой артиллерии.

Мортира «Гамма» имела полустационарную установку и перевозилась по железной дороге в разобранном виде на 10 платформах. Горизонтальный сектор обстрела орудия составлял 23°, а максимальный угол возвышения ствола -75°. Откатный механизм имел два гидравлических тормоза в верхней части ствола и гидропневматический накатник в нижней. Для стрельбы использовались выстрелы раздельного заряжания с фугасными и бетонобойными снарядами весом около 1000 кг.

Тактико-технические данные

Обозначение : Gamma

Тип : тяжелая мортира

Калибр , мм: 420

Вес в боевом положении , кг: 140000

Длина ствола, калибров : 18

Угол ГН , град: 23

Угол ВН , град: +75

Начальная скорость снаряда , м/с: 452

Скорострельность, выстр /мин: 1 выстрел в 8 минут

Макс. дальность стрельбы , м: 14200

Россия

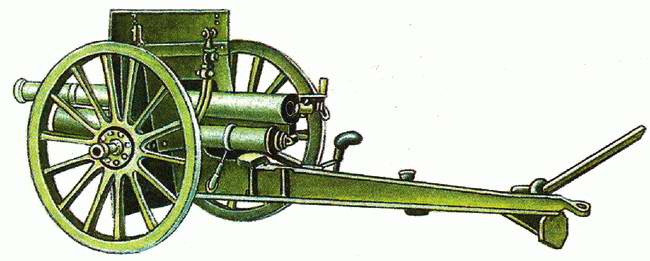

76-мм полевая пушка обр. 1902 г

Русская полковая 76-мм пушка, более известная под названием «трехдюймовка», являлась в начале века одним из лучших орудий в мире и успешно применялась в периоды Первой мировой и Гражданской войн. После модернизации в 1930 году усовершенствованные пушки этого типа использовались в боях с японскими, финскими и немецкими войсками.

Трехдюймовые скорострельные орудия разрабатывались во многих странах мира начиная с конца XIX века. Они предназначались для непосредственной поддержки пехоты и должны были уничтожать различные укрепления, огневые точки и живую силу противника. В России уже имелись основы для таких работ. Талантливый изобретатель В.С. Барановский

сконструировал целое семейство 2,5-дюймовых скорострельных пушек с узлами и деталями, применяющимися и сегодня: гидравлическим тормозом отката ствола и пружинным накатником, винтовыми подъемным и поворотным механизмами, поршневым затвором с самовзводящимся ударником, унитарным патроном, в котором заряд и снаряд были соединены гильзой. Все идеи Барановского нашли воплощение в 76-мм пушке, представленной инженерами Путиловского завода. После конкурсных испытаний она была принята на вооружение и получила обозначение «3-дюймовая пушка образца 1900 г.». Серийные орудия обладали многими недостатками, и в 1902 году конструкторы значительно усовершенствовали «трехдюймовку». Изменения коснулись преимущественно лафета пушки. Если ранее ствол откатывался вместе с верхним станком по станинам лафета, то теперь ствол размещался вместе с цилиндром тормоза отката в цилиндрической люльке и откатывался по оси канала. В 1906 году орудие оснастили щитовым прикрытием и панорамным оптическим прицелом.

В начале 30-х годов в Красной Армии имелось около 2,5 тыс. «трехдюймовок». Последующая модернизация пушки включала удлинение ствола и увеличение угла его возвышения с целью увеличения дальности стрельбы. Недостатком орудия был однобрусный лафет, ограничивающий сектор горизонтального обстрела.

Тактико-технические данные

Обозначение : 76-мм пушка обр. 1902 г.

Тип : полевая пушка

Калибр , мм: 76,2

Вес в боевом положении , кг: 1350

Угол ГН , град: 2

Угол ВН , град: -6,5, +17

Длина ствола, калибров : 30

Скорострельность, выстр/мин : 10-12

Начальная скорость снаряда , м/сек: 680

Макс. дальность стрельбы , м: 8500

Вес снаряда , кг: 6,5

107-мм пушка обр. 1910 г

Перед началом Первой мировой войны русская армия имела в своем распоряжении 122 107-мм пушки образца 1910 года. 76 орудий входили в состав 19 батарей тяжелой артиллерии, 36 поступили в подразделения крепостной артиллерии, а остальные составили резерв главного командования.

107-мм полевая пушка разрабатывалась и изготавливалась для России французской фирмой «Шнейдер» и носила также название «42-линейная полевая тяжелая пушка обр. 1910 г.». По дальности стрельбы и площади поражения осколочным снарядом живой силы противника она существенно превосходила знаменитую «трехдюймовку». Относительно небольшой вес для данного калибра позволял легко транспортировать орудие конной тягой. Ствол пушки, состоящий из трубы и кожуха, неподвижно соединялся с салазками, скользящими при откате по направляющим люльки. В корпусе салазок размещались гидравлический компрессор и гидропневматический накатник. Подъемный механизм ствола — секторного типа, затвор — поршневой. Большим недостатком орудия был однобрусный лафет, ограничивающий сектор горизонтального обстрела до 6°. Максимальный угол возвышения ствола не превышал +37°. Для стрельбы использовались унитарные патроны с зажигательным, фугасным снарядами и шрапнелью. В последнем случае поражающим фактором служило большое число шрапнельных пуль (более 600).
