Тактико-технические данные
Обозначение: установка Иванова
Тип: зенитная артсистема
Калибр, мм: 76,2
Используемые орудия : пушки обр. 1900 и 1902 годов
Вес установки , кг: 1060
Время перехода из походного в боевое положение , мин: 5-10
Скорострельность, выстр/мин: 10-12
76-мм

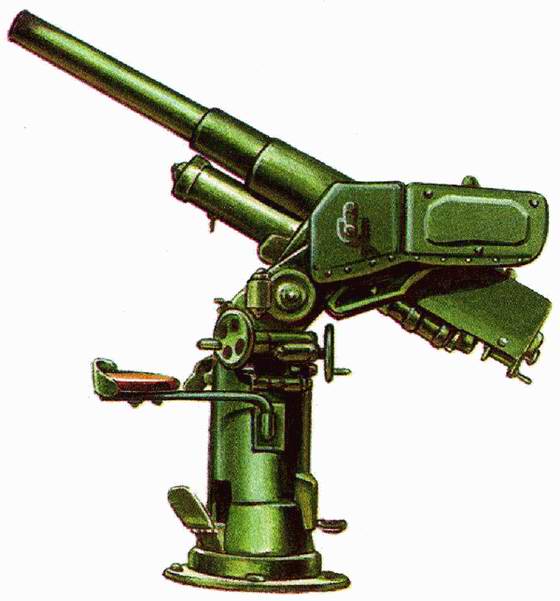

Первая настоящая русская зенитная пушка была разработана в 1912 году инженером Пугиловского завода Ф.Ф. Лендером. Для увеличения скорострельности он изобрел специальный механизм, который при откате ствола автоматически открывал клиновой затвор и выбрасывал гильзу, а после вкладывания в казенник очередного снаряда закрывал затвор, взводя ударник. В качестве боеприпасов предусматривались шрапнельные снаряды, дававшие при разрыве облако осколков диаметром 500 м.
76-мм зенитная пушка Лендера была принята на вооружение в 1914 году, а первоначальный заказ на ее изготовление составил 12 орудий. Все они были поставлены в течение следующего года и монтировались на тумбе, обеспечивавшей круговой обстрел. Подъемный механизм придавал орудию углы возвышения до 65° — гораздо больше, чем у полевых пушек. Вся установка весила 1,3 т. Первые 4 серийных образца после испытаний установили на пятитонные грузовики и отправили защищать Царское село. Остальные приняли участие в боевых действиях на фронте, открыв послужной список 2 немецкими самолетами, сбитыми в июле 1915 года. Благодаря компактности зенитка Лендера размещалась на специальных повозках, грузовиках и железнодорожных платформах и могла защищать войска на марше. Самоходные зенитные установки получили название «автопушки» и использовались также в сражениях Гражданской войны. В апреле 1918 года в составе Красной Армии находилось 16 зенитных батарей.
Тактико-технические данные
Обозначение: 76,2-мм пушка обр. 1914/15 гг.
Тип: зенитная пушка
Калибр, мм: 76,2
Вес в боевом положении, кг: 1300
Длина ствола, калибров: 30,5
Скорострельность, выстр/мин: 15–20
Начальная скорость снаряда, м/с: 588
Дальность стрельбы по вертикали , м: 6900
Дальность стрельбы по горизонтали , м: 8500
Модернизированные пушки Лендера с увеличенными углом возвышения ствола до 75° и начальной скоростью снаряда — до 588 м/с выпускались и состояли на вооружении до 1928 года, когда их вновь усовершенствовали, удлинив ствол на 20 калибров. В таком виде 76-мм зенитки Лендера были обозначены 9К и участвовали в боях Великой Отечественной войны. Всего до 1918 года Путиловский завод изготовил 148 пушек Лендера.
47-мм миномет Лихонина
Миномет — гладкоствольное орудие для ведения навесного огня. Первый миномет изобрел в России в 1904 году капитан Л.Н. Гобято — во время русско-японской войны он использовался в осажденном Порт-Артуре для разрушения саперных сооружений противника. Однако к началу Первой мировой войны недальновидность военного командования, уповающего на скоротечность сражений,

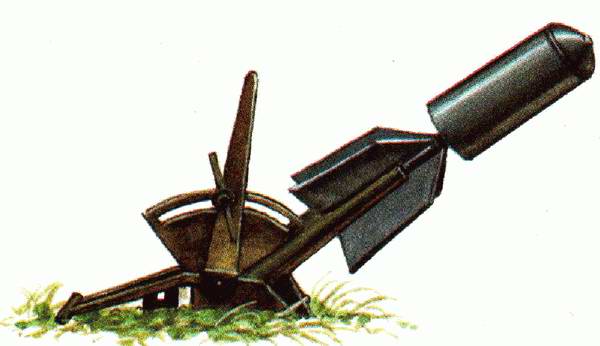

Первые русские минометы стреляли надкалиберными оперенными минами весом 20–80 кг, которые тонкой хвостовой частью вставлялись в ствол орудия. Подобную конструктивную схему имел 47-мм миномет, разработанный талантливым изобретателем капитаном Е.А. Лихониным при содействии инженеров Ижорского завода. Опытный образец оружия был испытан в мае 1915 года.
47-мм миномет Лихонина устанавливался на лафете из двух железных рам и листа, образующего основание. На боевой позиции он крепился железным колом, забиваемым через отверстие основания лафета. Стальной ствол имел гладкий канал, куда вставлялся хвост снаряда, камору для размещения гильзы с зарядом и нарезную часть для навинчивания замка. Секторный подъемный механизм обеспечивал вертикальную наводку на угол от 0° до 70°. Для стрельбы чаще всего применялись 180-мм фугасные мины с железным сварным корпусом, весившие 21–23 кг. Расчет миномета составляли 6 человек. В походном положении он перевозился на двух колесах одним-двумя номерами. Для переноски вручную требовалось четыре номера. Всего на заводах России было изготовлено 767 47-мм минометов Лихонина.
Тактико-технические данные
Обозначение: 47-мм миномет Лихонина
Тип: миномет Калибр, мм: 47
Скорострельность, выстр/мин: 4
Начальная скорость мины , м/с: 60
Макс. дальность стрельбы, м: 3200
Вес мины, кг: 21—23

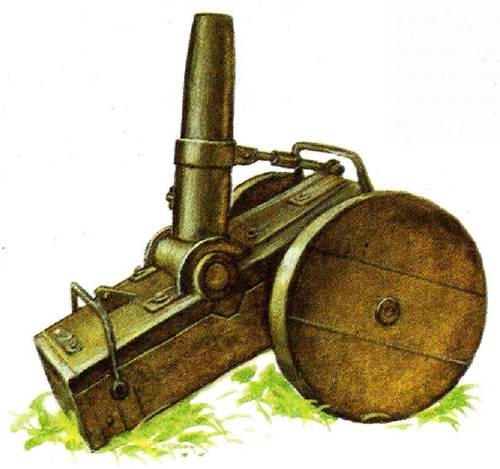

58-мм миномет обр. 1915 г
Для подавления укрепленных огневых точек противника на передовой и борьбы с вражеской пехотой, засевшей в окопах, уже в 1914 году потребовалась так называемая «траншейная артиллерия», и во многих странах приступили к ее созданию. Легкие пехотные пушки, поступившие на вооружение армий, могли эффективно уничтожать пулеметные гнезда, однако вследствие настильной траектории снаряды были малоэффективны против пехоты. Недостаточно проявили себя в позиционных боях и бомбометы (мини-мортиры), имевшие дальность стрельбы до 850 м, но неспособные поразить окоп врага в непосредственной близости. Наиболее эффективными орудиями «траншейной артиллерии» стали минометы, и к концу войны все воюющие государства использовали их в большом количестве.
В России, наряду с минометом Лихонина, был принят на вооружение 58-мм французский миномет № 2 системы Дюмезиля. Поступивший в начале 1915 года в Россию в количестве нескольких десятков экземпляров, он в том же году был модернизирован Лихониным и запущен в массовое производство на трех заводах под обозначением ФР (франко-русский) или «58-мм миномет обр. 1915 г.».
ФР имел стандартную для того времени конструкцию. В гладкий ствол вставлялась с дула оперенная надкалиберная мина. Заряд весом 47 гр. помещался в латунную гильзу от морского орудия. В качестве воспламенителя использовался черный порох. Стрельба велась несколькими типами мин с четырехкрылым стабилизатором, в том числе железными сварными минами калибров 175 мм и 200 мм, весившими, соответственно, 23,4 кг и 36 кг. Кроме того, применялась также чугунная мина весом 28 кг.
