Артиллерия и минометы XX века
Шрифт:
В Германии в 1896 году фирма «Крупп» изготовила скорострельную 77-мм пушку, в конструкции которой использовались основные технические новинки того времени. Лафет так называемого упругого типа состоял из двух частей: неподвижного станка и люльки, связывающей станок с орудием и служащей для монтажа противооткатных устройств. Ствол длиной 27,3 калибра изготавливался из никелевой стали. Затвор горизонтальный клиновой, предпочитаемый немецкими инженерами. Для уменьшения отката на деревянных колесах имелись башмачные тормоза, а на хоботовой части лафета — сошник. У щитового прикрытия верхняя часть с мягкой обивкой в походном положении откидывалась вперед и являлась сиденьем для двух членов
Перед началом Первой мировой войны в составе каждой кайзеровской пехотной дивизии находилось 54 77-мм пушки образца 1896 года. Однако первые же бои на Восточном фронте показали преимущество русских трехдюймовых орудий, способных стрелять гранатой на дальность 8,5 км, а шрапнелью — на 8,3 км. У немецкой пушки эти показатели составляли, соответственно, 7,8 и 5,3 км. К тому же русские артиллеристы умели лучше выбирать позиции и точнее вели огонь. Немцы, плохо обученные стрельбе с закрытых позиций, вначале предпочитали устанавливать орудия на прямую наводку и из-за этого несли тяжелые потери.
Тактико-технические данные
Обозначение : 77-мм пушка обр. 1896 г.
Тип : легкая полевая пушка
Калибр , мм: 77
Длина ствола, калибров : 27,3
Вес в боевом положении , кг: 950
Угол ГН , град: 8
Угол ВН , град: -12; +16
Начальная скорость снаряда , м/с: 465
Скорострельность , выстр/мин: 10
Макс. дальность стрельбы , м: 7800
Вес снаряда , кг: 6,85

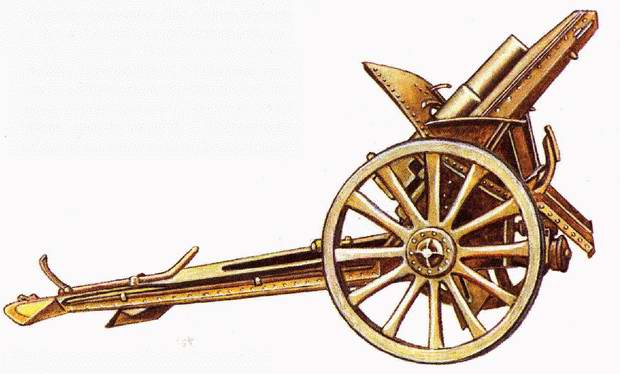

105-мм гаубица обр. 1909 г
Уже в позиционных сражениях русско-японской войны стало ясно, что для прорыва сильно укрепленных позиций врага необходимы полевые скорострельные гаубицы, так как снаряды с настильной траекторией полета были бессильны против окопавшегося противника. Этим опытом воспользовалась прежде всего немецкая армия. Артиллерийский устав кайзеровских войск гласил, что гаубица значительно эффективнее при стрельбе по укрытой артиллерии, по целям, расположенным позади укреплений, по населенным пунктам и по войскам в высокоствольном лесу. В 1914 году Германия имела гораздо большее количество гаубиц, чем все остальные страны мира. Каждая немецкая пехотная дивизия располагала 72 полевыми орудиями, в том числе 18 105-мм гаубицами образца 1898 года (модернизированными в 1909 году).
105-мм гаубица, разработанная фирмой Круппа, оснащалась стволом длиной 12 калибров, изготовленным из легированной стали, и клиновым затвором. Однобрусный лафет с деревянными колесами для уменьшения отката орудия снабжался башмачными тормозами и откидными сошниками. Для защиты расчета от пуль и осколков предусматривалось щитовое прикрытие. Вертикальная наводка гаубицы производилась с помощью
Сражения на Восточном фронте показали превосходство русских 122-мм гаубиц, поэтому немцы предприняли еще одну попытку усовершенствовать 105-мм орудие с целью увеличения дальности стрельбы. Путем введения снаряда улучшенной формы дальность ведения огня удалось повысить до 9 км. Однако к концу войны этого было уже недостаточно, и 105-мм гаубицы обр. 1898/1909 гг. начали вытесняться новыми гаубицами такого же калибра образца 1916 года.
Тактико-технические данные
Обозначение : 105-мм гаубица обр. 1898/1909 гг.
Тип : полевая гаубица
Калибр , мм: 105
Длина ствола, калибров : 12
Вес в боевом положении , кг: 1090
Угол ВН , град: -10; +40
Начальная скорость снаряда, м/с: 295
Макс. дальность стрельбы, м: 7000
Вес снаряда, кг: 15,7

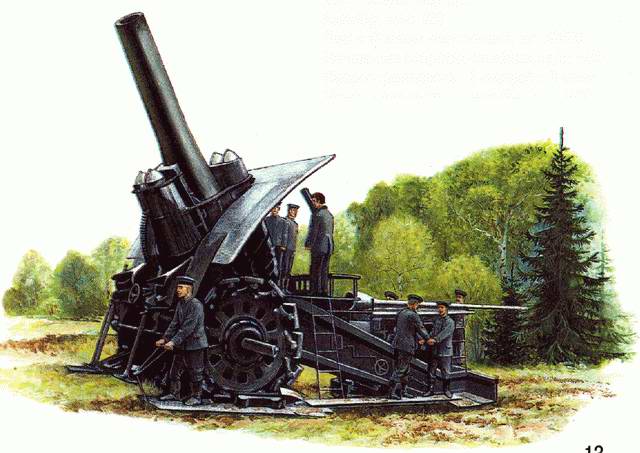

420-мм мортира «Большая Берта»
Желая угодить владельцу крупнейшего немецкого концерна Адольфу Круппу, заводы которого выпускали самые мощные артсистемы в мире, конструктор профессор Раушенбергер назвал свое новое 420-мм орудие «Толстушка Берта» в честь внучки Круппа, родившейся в 1913 году.
Мортира предназначалась для разрушения особо прочных фортификационных сооружений и строилась в двух вариантах. Полустационарный вариант носил шифр «тип Гамма», а буксируемый обозначался «тип М». Орудия имели массу соответственно 140 и 42 тонны. Из 9 выпущенных мортир только 4 были буксируемые, но и облегченный вариант при транспортировке паровыми тягачами приходилось разбирать на три части. На сборку агрегатов «типа М» уходило 12 часов. Скорострельность «Берты» составляла 1 выстрел в 8 минут, а дальность полета 900-кг снаряда -14 км. Все три типа используемых снарядов обладали для того времени огромной разрушительной силой. Фугасный снаряд при взрыве образовывал воронку глубиной 4,25 метра и диаметром 10,5 метра. Осколочный имел 15 тыс. кусков смертоносного металла, сохранявших убойную силу на расстоянии до двух километров. Защитники крепостей считали самыми ужасными бронебойные снаряды, от которых не спасали двухметровые перекрытия из стали и бетона.
В годы Первой мировой войны немцы успешно применяли «Берты» при осаде хорошо укрепленных французских и бельгийских крепостей. Для того чтобы сломить волю к сопротивлению и вынудить к (даче гарнизон форта в тысячу человек, требовались две мортиры, сутки времени и 360 снарядов. Союзники на Западном фронте называли 420-мм мортиры «фортс киллерс» («убийцы фортов»).
Тактико-технические данные
Тип : тяжелая мортира
