Тактико-технические данные
Обозначение : FH 70
Тип : полевая гаубица
Калибр , мм: 155
Вес в боевом положении , кг: 9300
Длина ствола , калибров: 39
Угол ГН , град: 56
Угол ВН ,
Начальная скорость снаряда , м/с: 827
Скорострельность , выстр/мин: 6
Макс, дальность стрельбы обычным снарядом , м: 24000
Вес снаряда , кг: 43,5

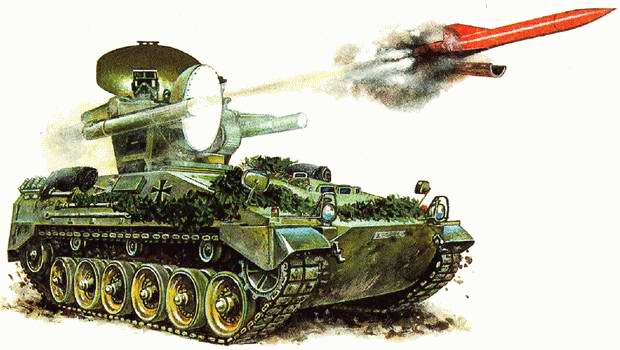

ЗРК «Роланд-2»
Франция/ФРГ
Изучив опыт войны на Ближнем Востоке, военные специалисты стран НАТО приступили к разработке зенитных ракетных комплексов, предназначенных для борьбы с высокоскоростными низколетящими воздушными целями.
ЗРК «Роланд» создавался в рамках совместной программы ФРГ и Франции и был принят на вооружение армий обоих государств в 1976 году. Комплекс выпускался в двух вариантах: невсепогодном и всепогодном. В состав невсепогодного французского варианта на шасси танка АМХ-30, обозначенного «Роланд-1», входят зенитные управляемые ракеты в транспортно-пусковых контейнерах, РЛС обнаружения цели с дальностью действия до 15 км, оптическое и инфракрасное устройства для сопровождения целей и ракеты, счетно-решающий прибор для радиокоманд. У всепогодного варианта («Роланд-2») на шасси БМП «Мардер» имеется также РЛС сопровождения цели и ракеты.
Транспортно-пусковые контейнеры размещаются по обеим сторонам башни установки. ЗУР «Роланд» — одноступенчатая, выполненная по обычной аэродинамической схеме и оснащенная твердотопливным двигателем с маршевым и стартовым режимами. Система наведения ракеты — радиокомандная. Кроме двух готовых к пуску ракет, в машине располагаются еще 8 ЗУР в двух магазинах револьверного типа. Автоматическая перезарядка осуществляется за 10 секунд.
ЗРК «Ролачд» эффективен против воздушных целей, летящих со скоростью до 440 м/с. Ракеты с неконтактным взрывателем и кумулятивной боевой частью способны поражать самолеты на удалении от 0,5 до 6,2 км. Досягаемость по высоте находится в пределах от 20 до 3000 м.
Зенитные комплексы «Роланд» экспортировались в различные страны мира и состоят на вооружении ВВС США в Европе, армий Аргентины, Испании, Ирака, Нигерии, Катара и Венесуэлы. На основе «Роланда-2» разработан более мощный ЗРК «Роланд-3» с четырьмя готовыми к пуску ракетами.
Тактико-технические данные
Обозначение: Roland 2
Тип: ЗРК
Экипаж, чел.: 3
Боевой вес, т: 32,5
Длина, м: 6,9
Ширина, м: 3,24
Высота, м: 2,92
Вооружение: ЗУР
Двигатель: MTU MB 833 Еа-500 мощностью 600 л.с.
Макс. скорость , км/ч: 70
Запас хода, км: 520
Страны НАТО

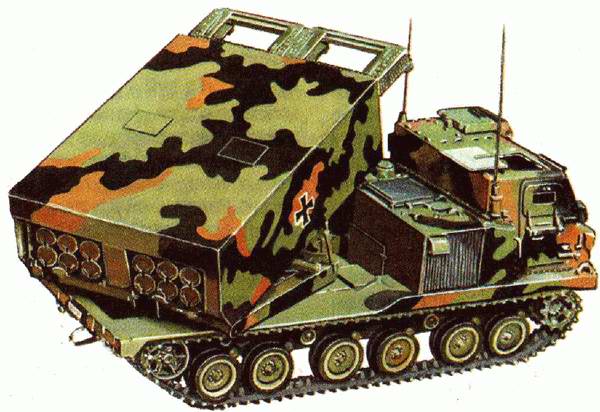

MLRS
Реактивные системы залпового огня не обошли вниманием и зарубежные специалисты, так как многоствольные самоходные пусковые установки обеспечивали высокую плотность огня, имели простое устройство, небольшой вес и обслуживались малочисленным расчетом. В число наиболее эффективных западных систем залпового огня входит установка MLRS, разработанная в США при широком участии стран НАТО. Первые серийные машины этого типа поступили на вооружение американской армии в 1983 году.
Пусковая установка MLRS, смонтированная на шасси БМП «Брэдли», представляет собой металлическую коробчатую ферму с двумя снаряжаемыми на заводе транспортно-пусковыми контейнерами с шестью направляющими для НУРС. Комплекс включает также аппаратуру управления и транспортно-заряжающую машину, с помощью которой пустые контейнеры заменяются после отстрела всех снарядов в течение 5 минут. Система управления огнем состоит из пульта управления с дисплеем, размещенного в бронированной кабине экипажа из 3 человек, навигационного прибора и вычислительного устройства для расчета исходных для стрельбы данных и ввода поправок после каждого выстрела.
Четырехметровые реактивные снаряды весом 250–300 кг оснащаются кассетной боевой частью, содержащей 644 кумулятивно-осколочных элемента или 28 противотанковых мин АТ-2. Кроме того, разрабатывается кассетная боеголовка с кумулятивными боевыми элементами, оборудованными головками самонаведения на конечном участке траектории. Модернизированный вариант MLRS может использоваться для запуска оперативно-тактических ракет ATACMS.
Система залпового огня MLRS стала первой стандартной реактивной установкой блока НАТО и находится на вооружении армий США, Великобритании, ФРГ, Франции, Италии, Турции, Нидерландов, Саудовской Аравии и других стран мира.
Тактико-технические данные
Обозначение:MLRS
Тип:РСЗ0
Число направляющих:12
Калибр реактивного снаряда,мм: 227
Угол ГН,град:180
Угол ВН,град: 0; +50
Вес в боевом положении,т:24,56
