Четырехосная бронемашина с симметричной компоновкой имела двойное управление — водители размещались спереди и сзади. При движении по хорошим дорогам четыре средних металлических колеса поднимались. Выполненные в виде стальных дисков, они оснащались косыми грунтозацепами. Обе крайние оси являлись управляемыми, но в обычных условиях одна из них блокировалась. Двигатель небольшой высоты располагался под полом боевого отделения. Дифференциал трансмиссии соединялся с двумя бортовыми валами, которые связывались индивидуальным приводом с каждым ведущим колесом. Пушка калибра 75 мм устанавливалась в качающейся башне FL-10, заимствованной у танка АМХ-13.

Бронеавтомобиль «Панар» сочетал в себе

быстроходность и хорошую проходимость. Он отличался также хорошим вооружением, удовлетворительным бронированием и малой высотой. Недостатком машины было весьма сложное шасси, трудное в обслуживании (в трансмиссии имелось 37 зубчатых колес). Часть «Панаров» оснащалась более мощной 90-мм пушкой в качающейся башне FL-11. Благодаря автомату перезарядки она имела высокую скорострельность. Однако когда обойма из 12 снарядов заканчивалась, экипажу приходилось выбираться наружу, что в условиях боя было нежелательно.

Тактико-технические данные

Обозначение : EBR-75

Тип : самоходная артустановка

Экипаж , чел.: 4

Длина , м: 6,15

Ширина , м: 2,42

Высота , м: 2,32

Вооружение : 75-мм пушка

Двигатель : 12-цилиндровый мощностью 200 л.с.

Макс, скорость , км/ч: 105

Запас хода , км: 650

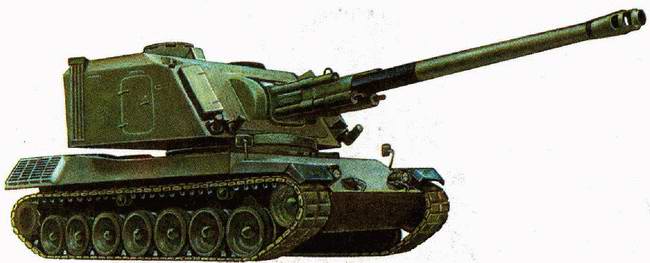

F.1 (GCT)

155-мм самоходная пушка на шасси основного танка АМХ-30 разрабатывалась в конце 60-х годов во Франции для замены 155-мм САУ F.3, не отвечавшей условиям ведения современной войны из-за небольшого угла горизонтального обстрела орудия и отсутствия защиты экипажа от оружия массового поражения. В1973 году на заводе фирмы GIAT изготовили опытный образец новой самоходки под обозначением GCT, а три года спустя артиллерийская система была принята на вооружение французской армии и позднее получила наименование F.1. До 1995 года сборочные цеха завода покинуло свыше 400 машин этого типа. САУ F.1 поставлялись на экспорт и в настоящее время входят в состав бронетанковых сил Саудовской Аравии, Ирака и Кувейта.

Конструктивно самоходка представляет собой длинноствольную 155-мм пушку, размещенную в полностью закрытой бронированной башне фугового вращения на ходовой части танка АМХ-30. В башне располагаются также три члена экипажа и боекомплект из 42 выстрелов раздельного картузного заряжания в двухсекционной боеукладке. Для пополнения боеприпасов в кормовой части башни имеются большие двери. Наведение пушки на цель осуществляется с помощью гидравлического или ручного привода. Угол вертикальной наводки находится в пределах от -4° до +66°. Для повышения скорострельности орудия использован автомат заряжания. Самоходная пушка F.1 может вести огонь фугасными снарядами М107 на дальность до 18 км. Применение активно-реактивного снаряда увеличивает дальность стрельбы до 29 км. Для самоходки разрабатываются также боеприпасы с кассетной боевой частью.

В целях защиты от

оружия массового поражения САУ оборудована фильтровентиляционной системой. Ее оборонительное вооружение состоит из двух двуствольных дымовых гранатометов и зенитного пулемета калибра 7,62 мм, установленного на крыше башни.

Тактико-технические данные

Обозначение: F.1 (GCT)

Тип: самоходная артустановка

Экипаж, чел.: 4

Боевой вес, т: 42,0

Длина, м: 10,25

Ширина, м: 3,15

Высота, м: 3,25

Вооружение: 155-мм пушка, 7,62-мм пулемет

Двигатель: «Испано-Сюиза» HS-110 мощностью 720 л.с.

Макс. скорость , км/ч: 60

Запас хода, км: 450

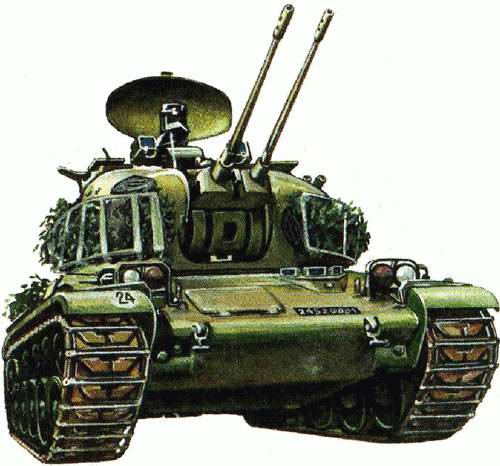

30-мм ЗСУ на базе танка АМХ

Приняв решение о создании самоходной зенитной установки, французские инженеры взяли за основу ходовую часть легкого танка АМХ-13, массово выпускавшегося с 1952 года. На его корпусе вместо башни вначале смонтировали счетверенную установку 20-мм автоматических пушек «Эрликон». Стрельба велась с помощью радиодальномера и счетно-решающего устройства.

В 1966 году на вооружение армии Франции поступила более мощная ЗСУ на том же шасси АМХ-13. Ее спаренные 30-мм пушки могут поражать воздушные цели, летящие со скоростью 50-300 м/с, на дальности до 3000 м. Дальность ведения огня по наземным целям составляет 10 км. Пушки швейцарской разработки размещены в полностью закрытой вращающейся башне с противопульным бронированием. Наведение установки на цель осуществляется электрогидравлическими приводами. В систему управления огнем входят РЛС DR-VC-1A, счетно-решающее устройство и оптические прицелы наводчика и командира. РЛС с параболической антенной в кормовой части башни способна обнаруживать цели на удалении до 15 км. После захвата и опознавания цели станция переходит в режим сопровождения, выдавая параметры скорости самолета и расстояние до него. Дополненные информацией об угловых координатах цели, определяемых датчиками прицела наводчика, эти параметры вводятся в вычислительное устройство, рассчитывающее исходные данные для стрельбы. Стрельба может вестись как с места, так и с ходу. Боекомплект из 500 выстрелов включает осколочно-зажигательные и бронебойно-зажигательные снаряды.

В 1977 году во французских войсках появилась 30-мм ЗСУ на базе танка АМХ-30. Она имеет аналогичные характеристики, но больший возимый боекомплект (1200 выстрелов) и увеличенный запас хода.

Тактико-технические данные

Тип : ЗСУ на базе танка АМХ-13

Экипаж , чел.: 3

Боевой вес , т: 17,2

Длина , м: 6
