Ширина , м: 2,51
Высота , м: 2,25
Вооружение : две 30-мм пушки HS831
Двигатель : SOFAM 8G х b мощностью 250 л.с.
Макс, скорость , км/ч: 60
Запас хода , км: 400

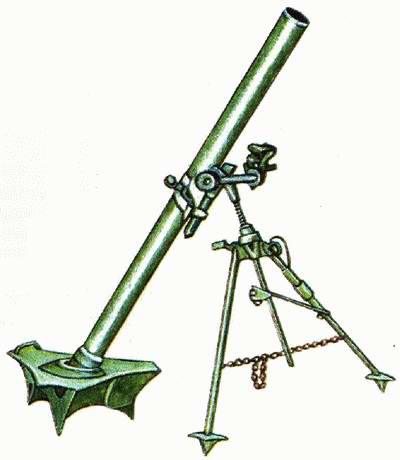

81-мм миномет МО-81-61
81-мм
Миномет выполнен по обычной схеме и состоит из гладкой трубы с казенником и стреляющим устройством, опорной плиты небольшого размера, двуноги-лафета, прицельных приспособлений и механизма горизонтирования. Вращающийся центральный узел опорной плиты позволяет вести фуговой обстрел из миномета без ее перестановки. Гидроамортизатор предохраняет все части миномета от резких сотрясений при выстреле.
МО-81-61 может перевозиться различными автомобилями, а также вьючными животными. На небольшие расстояния он переносится силами расчета из 4–5 человек, при этом миномет разбирается на три части массой 12–15 кг каждая.
В состав боекомплекта 81 — мм французского миномета входят осколочно-фугасные, осветительные, дымовые и пристрелочные мины. Дымовые мины снаряжены четыреххлористым титаном и при разрыве дают довольно плотное облако белого дыма. Пристрелочные имеют небольшой заряд взрывчатого вещества и дымообразующий состав с примесями зеленого, желтого или красного красителя.
Копию французского миномета МО-81-61 выпускает южноафриканская фирма «Денел». Обозначенный МЗ, южноафриканский миномет также производится в двух вариантах — с коротким и длинным стволом. Осколочно-фугасная мина местного изготовления весит на 1 кг больше французской и оснащена неконтактным взрывателем.
Тактико-технические данные
Обозначение : М. 61С (М. 61L)
Тип : средний миномет
Калибр , мм: 81
Длина ствола, калибров : 14,2 (16,9)
Вес в боевом положении , кг: 39,4 (41,5)
Начальная скорость снаряда , м/с: 245 (250)
Скорострельность , выстр/мин: 12–15
Макс, дальность стрельбы , м: 4100 (5000)

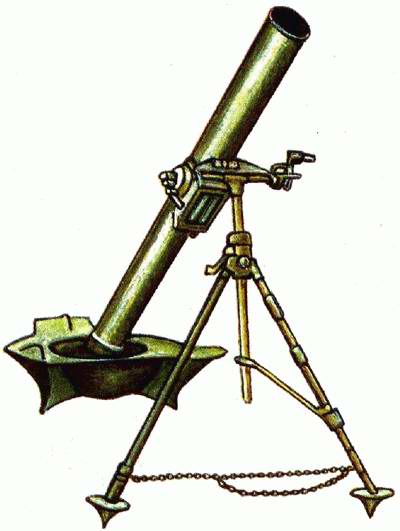

120-мм миномет МО-120-60
Батальонный тяжелый миномет М0-120-60 разрабатывался французской фирмой «Гочкис Брандт» (ныне «Томпсон Брандт») для огневой поддержки подразделений альпийских
Стандартная конструкция миномета включает гладкий ствол с казенником, двуногу-лафет с механизмами горизонтирования, наводки и амортизатором, а также опорную плиту и прицел. Стрельба ведется на накол или с помощью спускового шнура. В боекомплект могут входить любые типы осколочно-фугасных, дымовых и осветительных мин, используемых для ведения огня из 120-мм минометов, а также активно-реактивная мина с дальностью стрельбы 6670 м.
На большие расстояния миномет перевозится вместе с расчетом и боекомплектом в кузове автомобиля. В случае перевозки вьючными животными или переноски расчетом он разбирается на три части весом 34 кг (ствол с казенником), 24 кг (двунога-лафет) и 36 кг (опорная плита).
Тактико-технические данные
Тип : тяжелый миномет
Калибр , мм: 120
Расчет , чел.: 3
Вес в боевом положении , кг: 94
Начальная скорость снаряда , м/с: 240
Скорострельность , выстр/мин: 12–15
Макс, дальность стрельбы , м: обычной миной — 4200, активно-реактивной миной — 6670
Вес снаряда , кг: 13–13,8

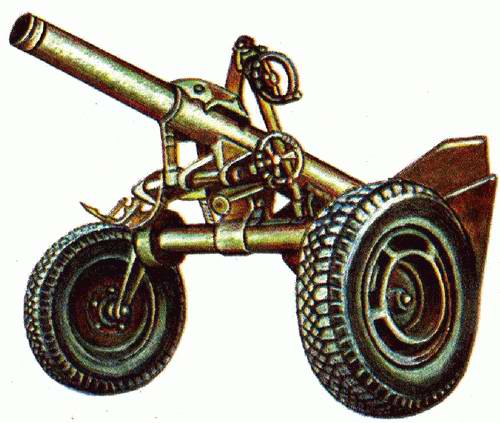

120-мм миномет RT61 (F1)
Буксируемый миномет MO-120-RT61 (F1) был разработан в конце 60-х годов фирмой «Гочкис Брандт» и поступил на вооружение французской армии в 1973 году. Его основной отличительной чертой является ходовая часть с колесами автомобильного типа. При стрельбе колесный ход не отделяется, и это позволяет легко перекатывать миномет силами расчета в случае смены позиции.
Конструктивно RT61 (F1) состоит из нарезного ствола с казенником, опорной плиты и лафета с колесным ходом. На лафете смонтированы устройства горизонтальной и вертикальной наводки, механизм горизонтирования и обоймы с амортизаторами. Опорная плита не только обеспечивает миномету устойчивость при стрельбе — наличие вращающегося центрального узла плиты дает возможность вести4 круговой обстрел без ее перестановки. Для увеличения поверхности охлаждения при интенсивной стрельбе на наружной поверхности ствола имеются кольцевые выточки. Стреляющий механизм позволяет вести огонь спуском и на накол.
