В 1963 году на вооружении швейцарской армии появилась зенитная установка К 63 производства фирмы «Эрликон», состоящая из двух 35-мм пушек. На дульных частях пушек разместили специальные устройства для измерения начальной скорости снарядов. Горизонтальная и вертикальная наводки установки на цель осуществлялись с помощью электроприводов. На боевой позиции устойчивость К 63 обеспечивал нижний станок, представляющий собой четырехколесную платформу с двумя откидными станинами и домкратами. На верхнем станке монтировались также гидравлический тормоз отката, пружинный накатник и четыре коробчатых магазина.
Зенитная установка К 63 поставлялась на экспорт и принята на
В боекомплект 35-мм установки входят унитарные выстрелы с осколочно-зажигательным и бронебойно-зажигательным снарядами.
Тактико-технические данные
Обозначение : К 63 (GDF-001)
Тип : зенитная установка
Калибр , мм: 35
Вес в боевом положении , кг: 6400
Длина стволов пушек , калибров: 90
Начальная скорость снаряда , м/с: 1175
Дальность стрельбы , м: эффективная наклонная по воздушным целям — 4000, максимальная горизонтальная — 12000
Скорострельность (на ствол) , выстр/мин: 550
Вес снаряда , кг: 0,55
Швеция

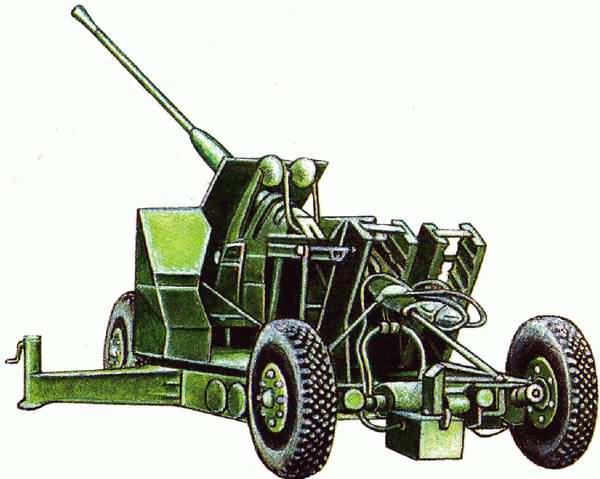

40-мм зенитная пушка L70
40-мм автоматическая пушка L70 была разработана известной фирмой «Бофорс» в послевоенное время и поступила на вооружение шведской армии в 1951 году. Она широко поставлялась за рубеж и по лицензии выпускалась в шести различных странах НАТО. В настоящее время она продолжает службу в армиях Австралии, Австрии, Великобритании, Израиля, Италии, Канады, Испании, Ирана, Норвегии, Нидерландов, Японии и других государств.
Пушка L70 имеет ствол-моноблок с пламегасителем и вертикальный клиновой затвор. Тормоз отката гидравлический, накатник и уравновешивающий механизмы — пружинные. Для наводки используется электрогидравлический привод, но в случае необходимости орудие можно наводить и вручную. Нижний станок оборудован двумя откидными станинами с домкратами, а также двумя одноосными колесными ходами, отделяемыми на боевой позиции. Для защиты расчета от пуль и осколков предусмотрено щитовое прикрытие.
Наведение пушки на воздушную цель осуществляется по данным, поступающим от РЛС «Супер Фледермаус», PS04R или FCE7. Для ведения огня по наземным целям применяется обычный оптический прицел. L70 оснащена механическим и электрическим спусковыми устройствами, допускающими стрельбу одиночными
Тактико-технические данные
Обозначение: L70
Тип: зенитная пушка
Калибр, мм: 40
Длина ствола, калибров: 70
Вес в боевом положении, кг: 3850
Начальная скорость снаряда, м/с: 1000–1025
Скорострельность, выстр/мин: 240
Дальность стрельбы , м: эффективная наклонная по воздушным целям — 2000–3000, максимальная горизонтальная — 12500
Вес снаряда, кг: 0,96
Совместные разработки

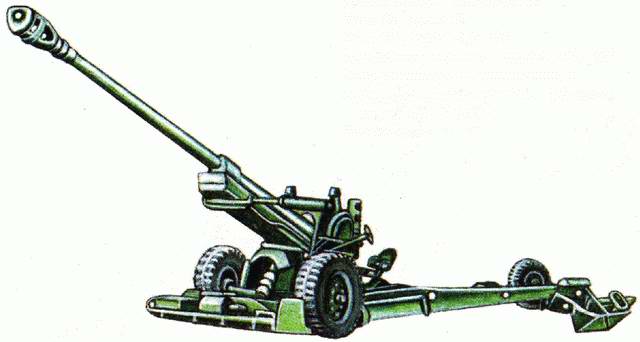

155-мм гаубица FH 70
ФРГ/Великобритания/Италия
155-мм гаубица FH 70 разрабатывалась с начала 60-х годов в соответствии с программой международного военного сотрудничества при участии специалистов ФРГ, Великобритании и Италии. Она предназначалась для уничтожения живой силы и укреплений противника, а также бронированных вражеских машин, находящихся на удалении до 20 км от линии фронта. В соответствии с соглашением, подписанным военным руководством стран НАТО, гаубица стандартизирована по баллистическим параметрам 155-мм орудий. Поэтому для стрельбы используются все штатные 155-мм боеприпасы НАТО (в том числе ядерные) и специально созданные для FH 70 выстрелы с осколочно-фугасным, дымовым, осветительным и кассетным снарядами. Последние снаряжены противотанковыми минами для минирования местности. Максимальная дальность стрельбы гаубицы активно-реактивным снарядом составляет около 30 км.
По конструкции FH 70 не сильно отличается от аналогичных орудий своего времени. Автофретированный ствол-моноблок оснащен двухкамерным дульным тормозом с эффективностью 32 %. Затвор гаубицы вертикальный клиновой, полуавтоматический, накатник гидропневматический. Уравновешивающий механизм гидропневматического типа имеет устройство регулирования давления в цилиндрах в зависимости от температуры окружающего воздуха. На довольно сложном лафете смонтированы механизмы наведения с гидроприводами и прицельные приспособления, шкалы которых в ночное время подсвечиваются радиоактивными источниками света. На нижнем станке лафета установлен вспомогательный двигатель мощностью 50 л. с, позволяющий орудию самостоятельно передвигаться на боевой позиции, а также питающий энергией гидропривод сведения и разведения станин. На большие расстояния гаубица транспортируется 10-20-тонными тягачами. При этом ствол разворачивается на 180° и укладывается на станины, оборудованные дополнительными колесами.
