В состав боекомплекта миномета входят 120-мм осколочно-фугасные и осветительные мины различных видов. Некоторые из них, обладающие формой снаряда, отличаются от обычных тем, что имеют ведущие пояски с готовыми нарезами. Под воздействием пороховых газов такие мины закручиваются при движении в канале ствола и стабилизируются в полете вращением. В результате существенно увеличивается точность и кучность стрельбы. Специально для RT61 (F1) разработана осколочно-фугасная активно-реактивная мина PRPA, повысившая дальность ведения огня до 13 км. Создается также новая мина АРМС с дальностью стрельбы до 17,5 км. В случае необходимости из миномета можно стрелять стандартными 120-мм минами, предназначенными для гладкоствольных минометных
Тактико-технические данные
Обозначение : MO-120-RT61 (F1)
Тип : тяжелый миномет
Калибр , мм: 120
Длина ствола , калибров: 15
Вес в боевом положении , кг: 582
Скорострельность , выстр/мин: 15–20
Макс. дальность стрельбы , м: обычной миной — 8130, активно-реактивной миной —13000
Вес мины , кг: 15,7
Швейцария

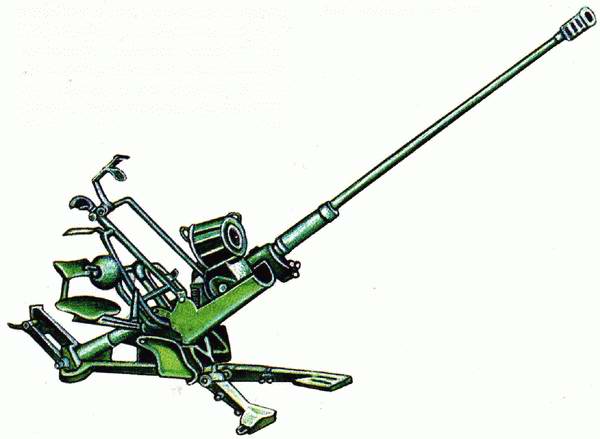

20-мм зенитная пушка CAI-B01
Легкая зенитная пушка CAI-B01 (101La/5TG) была принята на вооружение в 1954 году и разрабатывалась швейцарской фирмой «Эрликон», крупнейшим изготовителем 20-мм зенитных автоматов в Европе в годы Второй мировой войны. Она предназначалась для прикрытия движущихся войсковых колонн на марше, а также устанавливалась на стационарных боевых позициях. Пушка имела одноосный колесный ход и без труда перекатывалась на поле боя силами расчета из 2–3 человек. Во время подготовки орудия к стрельбе колесный ход отделялся и компактный автомат мог размещаться в окопе или укрытии. Зона поражения воздушных целей достигала высоты 1500 м, а в случае необходимости пушка могла вести огонь с колесного хода по наземным целям.
Конструкция CAI-B01 включала ствол-моноблок с дульным тормозом, треножный лафет, механизмы вертикальной и горизонтальной наводки с ручными приводами, а также колесный ход с устройством для изменения клиренса. Для стрельбы по воздушным целям использовался кольцевой зенитный прицел, смонтированный на параллелограмном подвесе, а для ведения огня по наземным целям имелся обычный оптический прицел. Скорострельность пушки составляла 1000 выстрелов в минуту, а питание боеприпасами производилось из барабанных магазинов емкостью 20 и 50 снарядов или из коробчатого магазина емкостью 8 снарядов. В боекомплект зенитного автомата входили унитарные выстрелы с осколочно-фугасным и бронебойно-трассирующим снарядами.
Кроме армии Швейцарии, пушки CAI-В01 состояли также на вооружении армий Австрии, Испании, Финляндии и ЮАР.
Тактико-технические данные
Обозначение : CAI-B01 (101La/5TG)
Тип : зенитная пушка
Калибр , мм: 20
Вес в боевом положении , кг: 370
Длина ствола , калибров: 120
Начальная скорость снаряда , м/с: 1150
Дальность
Максимальная горизонтальная дальность стрельбы , м: 7000
Скорострельность , выстр/мин: 1000
Вес снаряда , кг: 0,125

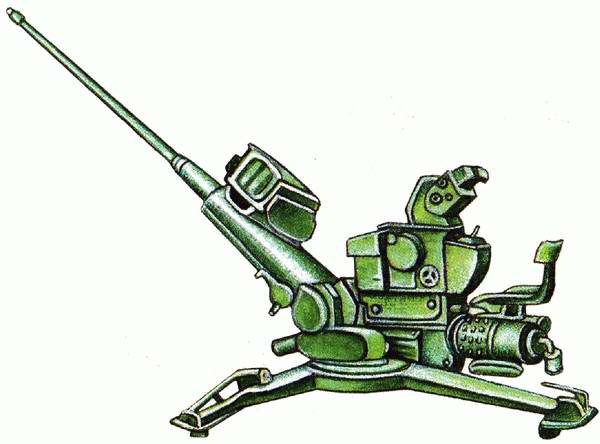

30-мм зенитная пушка GCI (HS 831)
Эффективность малокалиберной зенитной артиллерии в годы Второй мировой войны послужила толчком к разработке аналогичных артиллерийских систем в послевоенное время. Известный производитель авиационных 20-мм пушек швейцарская фирма «Испано-Сюиза» создала в 50-е годы 30-мм зенитный автомат под обозначением GCI (HS 831).
Пушка имеет ствол-моноблок длиной 75 калибров, оборудованный дульным тормозом, трехстанинный лафет и одноосный колесный ход, отделяемый на боевой позиции перед стрельбой. Наводка орудия в горизонтальной и вертикальной плоскости осуществляется с помощью гидропривода. Насос приводится в действие бензиновым двигателем «Ванкель» мощностью 8 л.с. Система прицеливания и наводки «Галилео» Р36 с аналоговым счетно-решающим устройством позволяет значительно повысить точность ведения огня по воздушным целям. Эффективная наклонная дальность стрельбы
30-мм автомата по летящим объектам составляет 2000–3000 м, максимальная горизонтальная — до 9000 м. Для питания боеприпасами используется магазин коробчатого типа емкостью 40 выстрелов, расположенный с левой стороны орудия. Механизм автоматики допускает ведение огня одиночными выстрелами, автоматическим огнем и фиксированными очередями. Для стрельбы из автоматической пушки применяются унитарные выстрелы с осколочно-фугасным и бронебойно-зажигательным снарядами. Фирма разработала также спаренную и счетверенную 30-мм установки, однако большого распространения они не получили.
Пушка HS 831 принята на вооружение также французской армии, где спаренные 30-мм автоматы устанавливаются на ЗСУ.
Тактико-технические данные
Обозначение : GCI (HS 831)
Тип : зенитная пушка
Калибр , мм: 30
Вес в боевом положении , кг: 1150
Начальная скорость снаряда , м/с: 1080
Скорострельность , выстр/мин: 600-650
Дальность стрельбы , м: эффективная наклонная по воздушным целям — 2000–3000; макс, горизонтальная — 8500-9000
Вес снаряда , кг: 0,36

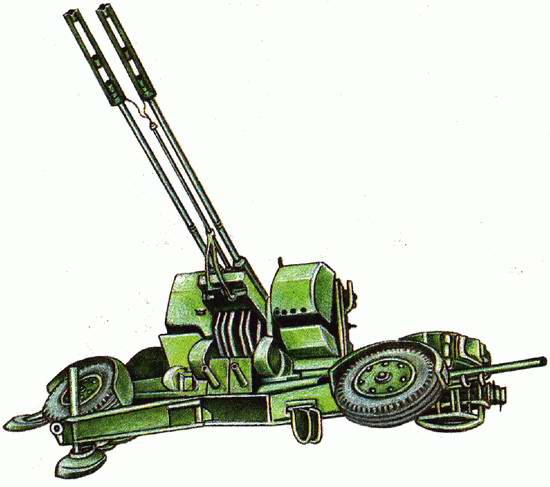

35-мм зенитная установка К 63
В середине 50-х годов эффективность 20-мм зенитных автоматов в борьбе со скоростными воздушными целями заметно снизилась, в первую очередь, из-за недостаточной дальности стрельбы и малой разрушительной способности малокалиберных снарядов. Поэтому в различных странах мира появилась тенденция к увеличению калибра автоматических зенитных пушек, а для сохранения нужной скорострельности их стали выпускать в спаренных установках.
