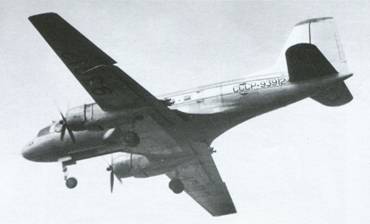

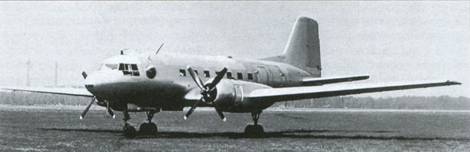

Гражданский транспортный самолет Ил-14Гр

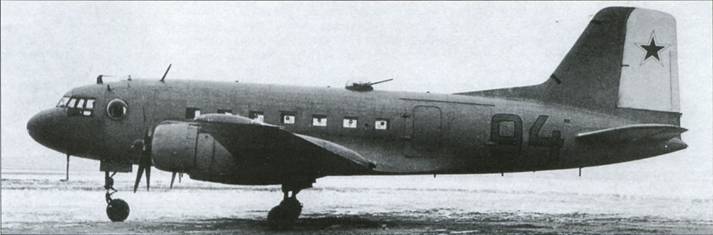

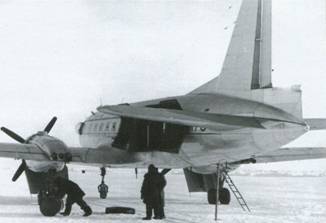

Прототип десантно-транспортного самолета Ил-14Д
Один
Существовал ряд специальных вариантов, абсолютное большинство которых было создано в Минске. Вот некоторые из них.
Ил-14 «Патрульный» был разработан по требованиям командования Погранвойск КГБ СССР. На самолете установили новое аэронавигационное и поисковое оборудование, включая РЛС «Гроза-40», увеличили продолжительность полета, повысили комфортность пребывания и работы экипажа.
Ил-14РР – рыбный разведчик (14 экземпляров). Предназначался для поиска рыбы, охраны от браконьерского вылова, ведения ледовой разведки, аэрофотосъемки, поисково-спасательных работ, доставки грузов и почты в труднодоступные места. В заднем багажном отделении выполнили нижний люк для сброса грузов и почты. Самолет оснастили необходимым оборудованием, включая РЛС «Гроза-40», обтекатель антенны которой находился под фюзеляжем, за нишей передней опоры шасси. В пассажирской кабине находились рабочие места гидрологов. По правому борту размещались фотолюки с дистанционно управляемыми створками. Слева по борту внутри фюзеляжа располагалась дополнительная 1730-л топливная система, демонтируемая при установке бензобаков на законцовках крыла.
Ил-14 «Полярный» (8 машин). Все эти самолеты имели улучшенную теплоизоляцию, вспомогательный генератор для снабжения теплом и электричеством на земле, газовую плиту для приготовления пищи и др. целевое оборудование.
Первый такой самолет, предназначавшийся для обслуживания антарктических экспедиций, был переоборудован в Минске в начале 1956 г. По длине фюзеляжа он соответствовал Ил-14М, оснащался двумя дополнительными топливными баками в каждой консоли крыла и новой барометрической системой. В 1962 г. для действий в Арктике несколько «полярников» получили убираемое лыжное шасси, подфюзеляжные узлы для ракетных ускорителей и внутрифюзеляжный топливный бак.
Ил-14ЛР – ледовый разведчик (34 машины). Самолет стал дальнейшим развитием «Полярного» и в дополнение к его оборудованию получил РЛС обзора земной поверхности РОЗ-1 «Лоция» либо «Инициатива», курсовую систему КС-6, несколько позже – универсальную малогабаритную навигационную систему УНС-ОП„«Омега» и др. На борту была оборудована зона отдыха и приема пищи. Переоборудованию подвергались как аэрофлотовские самолеты, так и снятые с эксплуатации в странах СЭВ. Так, в 1972 г. в Польше приобрели Ил-14П борт SP- LNA, налетавший 14998 ч, и переоборудовали в Ил-14ЛР (борт СССР-52081). Списали самолет 18 июля 1980 г., после того как он налетал 18293 ч и совершил 7736 посадок.
Один Ил-14ЛР (борт СССР-04177) переоборудовали для лесного патрулирования.
Ил-14ФК – аэрофотосъемщик, созданный на основании декабрьского 1955 г. Постановления Совмина «фирмой» С.В. Ильюшина совместно с НИИ-17 на базе Ил-14П для Главного управления геодезии и картографии. В опытный экземпляр переделали серийный Ил-14П. Кроме спецоборудования,характерной особенностью машины стали 860-л дополнительные баки в консолях крыла. В декабре 1956 г. началось серийное производство машины. В 1957 г. аналогичным образом на базе Ил-14М создали Ил-14ФКМ.
Наиболее массовым аэрофотосъемщиком семейства стал вариант, предложенный ГосНИИ ГВФ в 1961 г., который также получил обозначение Ил-14ФКМ. На борту оборудовали отсеки штурмана- оператора и фотооператоров, радиоотсек, фотокомнату (в заднем багажнике). По обоим бортам установили блистеры с прицелами НКПБ. По правому борту отсека операторов разместили места отдыха из 2-х спаренных кресел и столика между ними, по левому – контейнеры дополнительной 1000-л топливной системы. В состав фотоаппаратуры входили: 2 АФА- ТЭ-55 (один – с гиростабилизирующей головкой Н-55), АФА-ТЭ-100 и
Ил-14 «Метеолаборатория» – группа летающих лабораторий для проведения натурных атмосферных исследований, а также воздействия на облака с целью регулирования осадков. В силу специфики задач каждый самолет переоборудовали по индивидуальному комплекту документации. Один самолет (борт СССР-52029), переоборудованный с участием Пулковской обсерватории, получил обозначение Ил-14ГГО

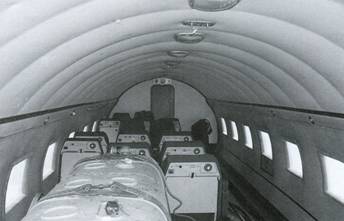

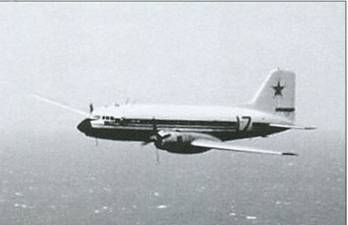

Патрульный Ил-14 Погранвойск СССР и грузо-пассажирская кабина полярного Ил-14 с дополнительным топливным баком

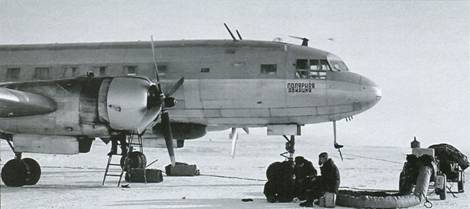

Ледовый разведчик Ил-14ЛР с характерным обтекателем РЛС

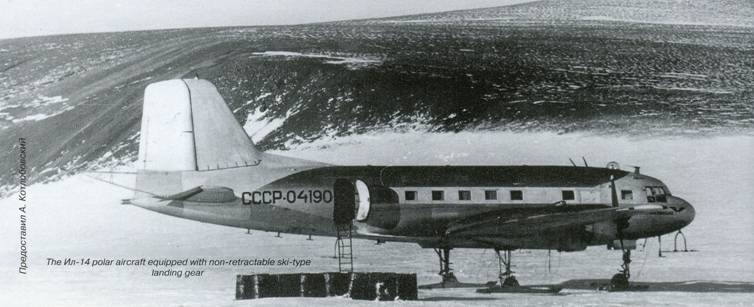

Полярный Ил-14 на убираемом лыжном шасси
Ил-14ЛИК-1/ЛИК-2 – летно-испытательные комплексы для настройки, проверки и контроля работоспособности аэродромных навигационных средств по метеоминимуму I категории. Элементы комплекса ЛИК-1 (антенно-фидерная система, навигационно-посадочный стенд РСБН-ПК «Ось», комплект оборудования РСБН-7с, фотокамера РФК-5 и др.) позволяли контролировать наземные маяки СП-50М, СП-68, ИЛС, СП-70, РСБН-2Н, РСБН-4Н и вторичные локаторы «Корень», «Нарва», «Утес», «Базальт». На ЛИК-2 стояли стенды «Курс-МП-2» и «Навигация – РСБН», допускавшие проверку еще и посадочных систем VOR и DME. Имелась фотолаборатория. ВЛИК-1 переоборудовали 10 Ил-14М и бывший польский VEB Il-14PSP-LNL, вЛИК-2- 17 Ил-14М.
Ил-14АКС – носитель аппаратуры космической связи со спецантенной перед носовым обтекателем.
И другие организации, связанные с созданием,испытаниями и доработкой новых образцов вооружения и боевой техники, атакже с научно-исследовательскими работами различного характера, переоборудовали Ил-14 в летающие лаборатории. Так, в ЛИИ в 1957 г. создали ЛЛ для исследования радиовзрывателей и головок самонаведения ракет, а несколько позже – для изучения элементов ракетного вооружения.
В начале 1958 г. в НИИ эксплуатации и ремонта авиационной техники ВВС (г. Раменское, Моск. обл.) доработали несколько Ил-14 в ЛЛ по радиолокационным системам наведения и прицеливания, радиолокационным и дальномерным системам бомбометания, комплексам разведки и радиолокационных помех, по контрольно-измерительной аппаратуре.
В 1960 г. 2 Ил-14 оснастили спецоборудованием УКВ-диапазона для поиска спускаемых аппаратов и капсул космической техники. К апрелю 1961 г. такую аппаратуру получили еще 18 машин, а 2 – пеленгаторы КВ-диапазона.

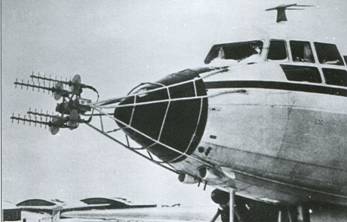

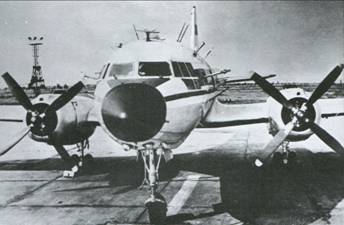

Метеолаборатория Ил-14ГГО (борт СССР-52029) и носовая часть носителя аппаратуры космической связи Ил-14АКС
